煤层气场地废料收集存储箱体设计

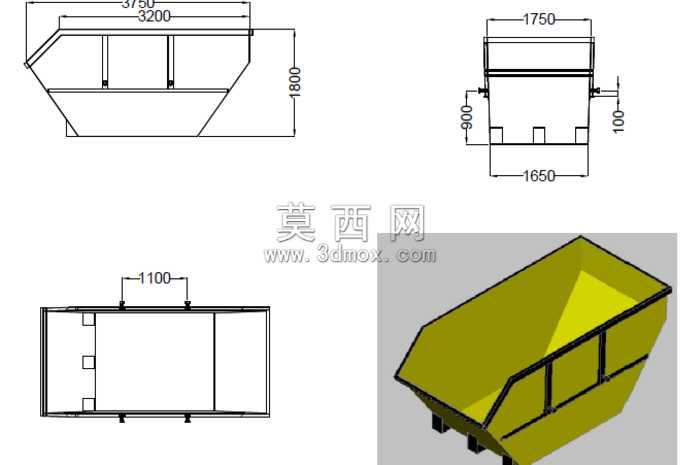

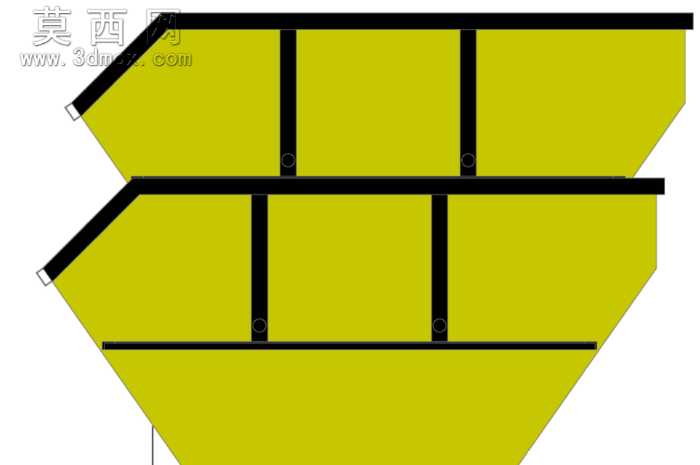

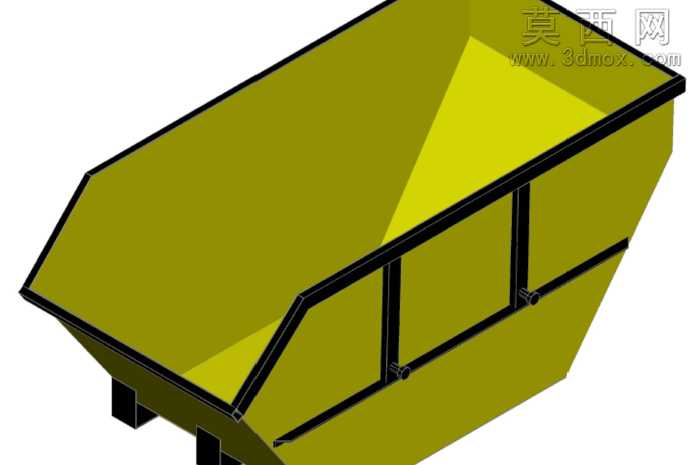

本作品为面向煤层气作业场景设计的废料收集存储箱体三维模型，整体建模过程严格遵循工业容器的实用化设计逻辑，首先基于场地废料转运的实际需求确定箱体的基础容积参数，采用上宽下窄的倒梯形料斗结构作为主体形态，该结构能够在有限占地面积下最大化存储容量，同时依靠倾斜的侧壁角度保证废料依靠自重顺利向底部卸料口汇集，避免物料挂壁残留。建模阶段通过三维软件的草图绘制功能先勾勒出箱体顶部的矩形开口轮廓，再通过放样命令生成连续过渡的倾斜侧壁，侧壁之间采用等厚度的实体结构保证整体刚性，同时在侧壁外侧添加了多道横向与纵向的加强筋结构，通过布尔运算将加强筋与侧壁整合为一体，模拟实际生产中钢板焊接的加固结构，避免箱体在满载废料时出现侧壁变形的问题。箱体顶部边缘做了外翻的折边处理，既能够提升上口的结构强度，也可以在吊装转运时作为吊具的卡接点位，底部设置了四个对称分布的支撑脚，支撑脚采用方管截面的实体结构，通过装配约束与箱体底部精准定位，保证箱体放置时的水平稳定性，同时预留出足够的底部空间方便叉车或者转运推车的叉臂伸入完成转运作业。材质渲染阶段为箱体主体赋予了橄榄绿色的工业防锈漆材质，调整材质的粗糙度参数模拟真实漆面的哑光质感，加强筋与支撑脚部分则赋予深黑色的金属材质，通过不同材质的区分清晰展现结构的层次关系，同时添加了柔和的环境光与定向光源，渲染出箱体的立体光影效果，清晰呈现各个结构的衔接关系。设计过程中充分考虑了煤层气作业场地的复杂工况，箱体的边角位置都做了圆角过渡处理，避免尖锐边角在转运过程中发生磕碰损坏，同时整体结构无复杂的异形曲面，所有部件都采用常规的板材与型材即可加工制作，具备良好的生产落地性，能够满足煤层气开采场地日常作业产生的固体废物临时存储、集中转运的使用需求，结构简洁耐用，维护成本低，适配多种常规的工业转运设备。
