带加强筋L型安装固定支座结构设计

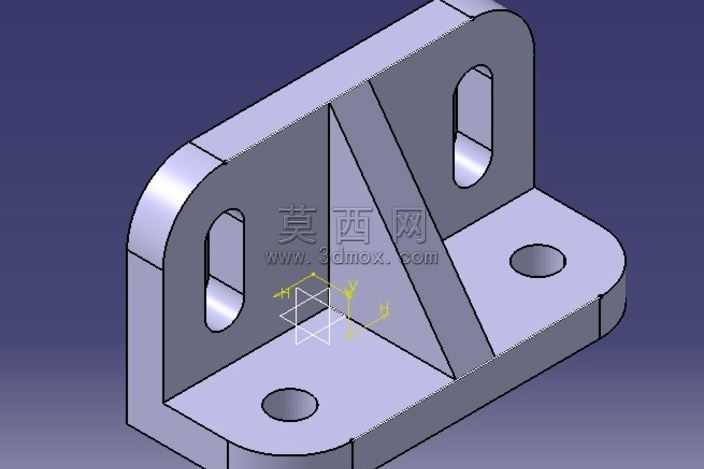

本作品为L型安装固定支座的三维参数化建模成果，建模过程依托三维设计环境完成，整体采用对称式结构布局，由水平安装底板、竖直立板以及三角加强筋三个核心部分一体化构成。建模阶段首先绘制水平底板的二维草图，底板两端做圆弧过渡处理，表面开设两个同轴圆形通孔用于底部安装锁紧，草图完全约束后通过凸台拉伸生成底板实体；随后在底板垂直端面绘制立板草图，立板顶部同样做圆弧收边，两侧对称开设长圆形腰型孔，用于适配不同安装间距的横向连接需求，拉伸生成立板后，在立板与底板的直角连接处绘制三角形加强筋草图，通过筋特征生成加强结构，有效提升支座整体的抗弯折、抗载荷能力，避免受力时立板与底板连接处出现应力断裂问题。材质配置阶段为模型赋予哑光金属质感，模拟常用Q235钢材的表面处理效果，调整光影参数让模型的棱边倒角、孔位内壁、加强筋过渡面的细节清晰呈现，渲染视角采用等轴测视角，可同时观察到底板、立板、筋板的结构关系与所有孔位的分布位置。设计过程中重点考量了支座的安装适配性，腰型孔的预留长度可抵消安装时的位置误差，圆形通孔的孔径匹配常用螺栓规格，加强筋的厚度与立板、底板保持一致，既保证结构强度又控制整体重量与材料成本，所有棱边均做微小倒角处理，去除锐边避免安装时划伤操作人员，整体结构简洁规整，建模特征树逻辑清晰，所有参数均可后续编辑调整，可直接用于工程图导出、有限元受力分析或者3D打印样件制作，能够广泛应用于各类设备的机架连接、部件固定场景。
