摩托车发动机活塞曲面结构三维建模

　　作为动力总成里承担往复运动的核心受力部件，活塞的结构合理性直接决定内燃机的做功效率、运行寿命与密封表现，这款针对摩托车动力单元设计的活塞结构，在建模阶段就围绕高转速工况下的受力特性做了针对性的结构优化。日常工况里，摩托车发动机的转速普遍高于普通乘用车动力单元，高转区间活塞往复频次可达每分钟上万次，这就要求活塞在保证结构强度的前提下尽可能降低往复惯量，同时还要兼顾燃烧室密封、热量传导、销座受力均匀性等多重工程需求。

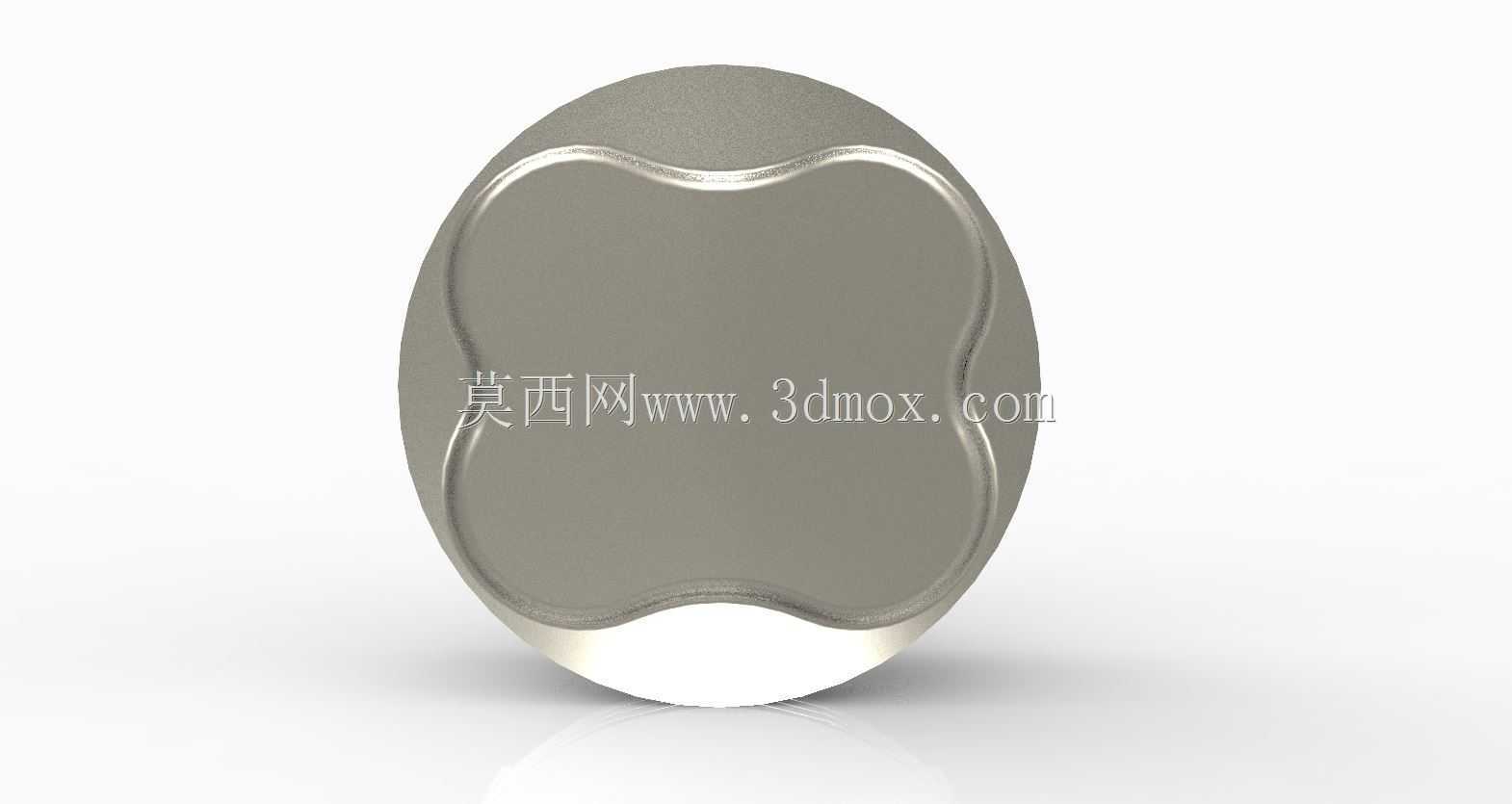

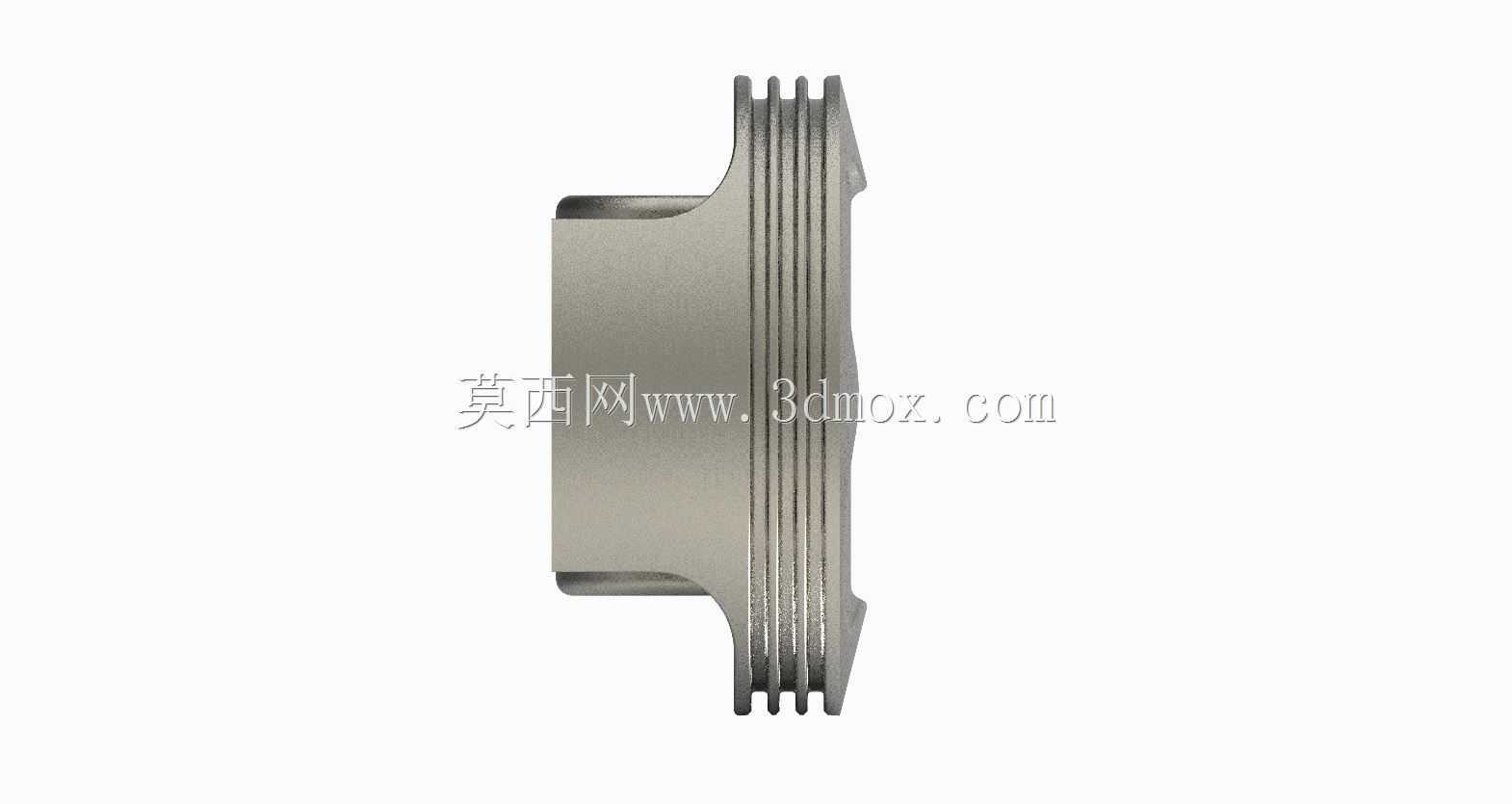

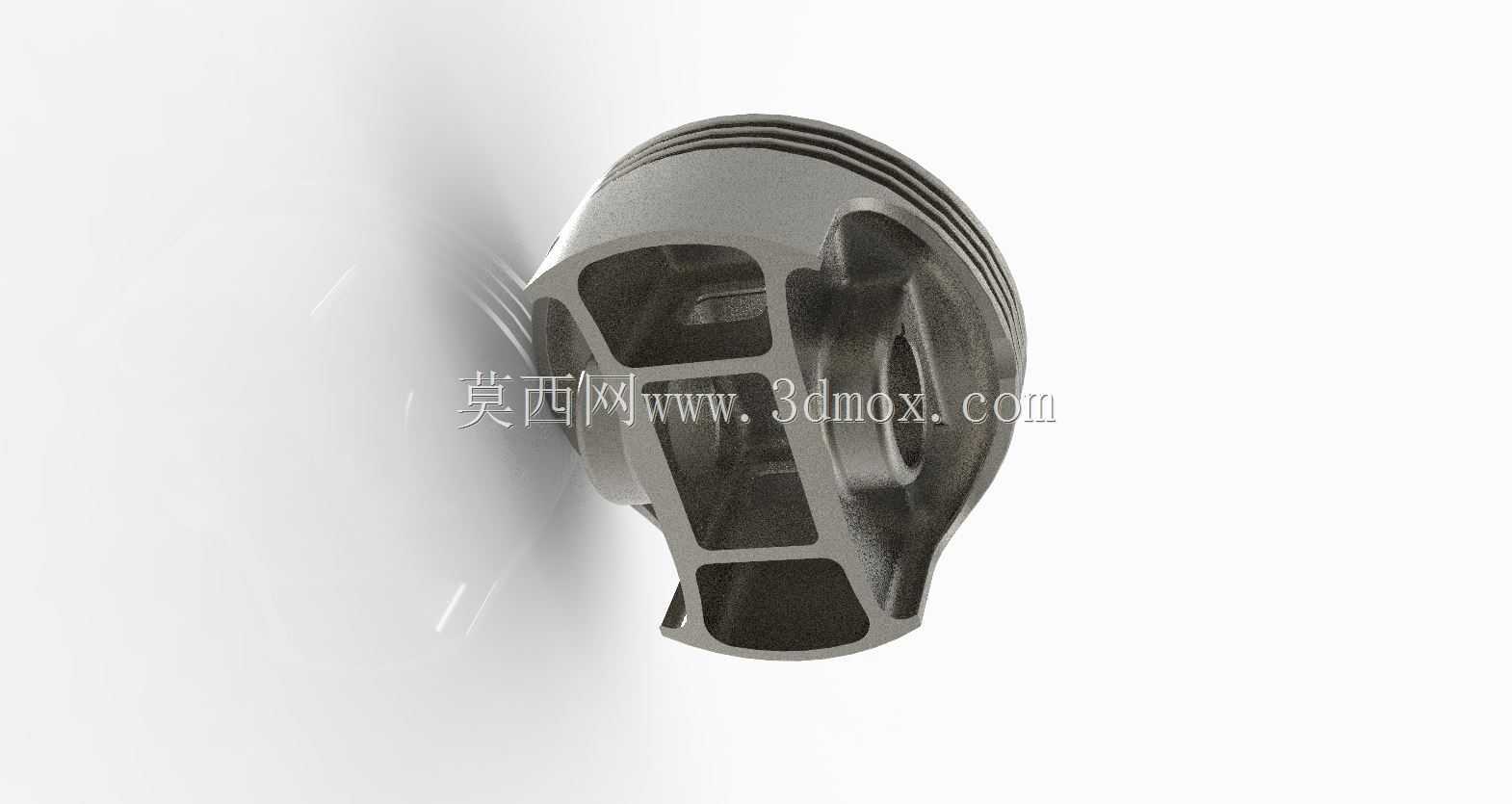

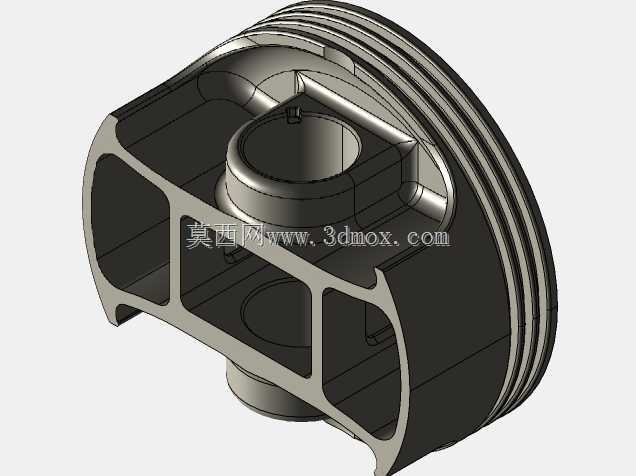

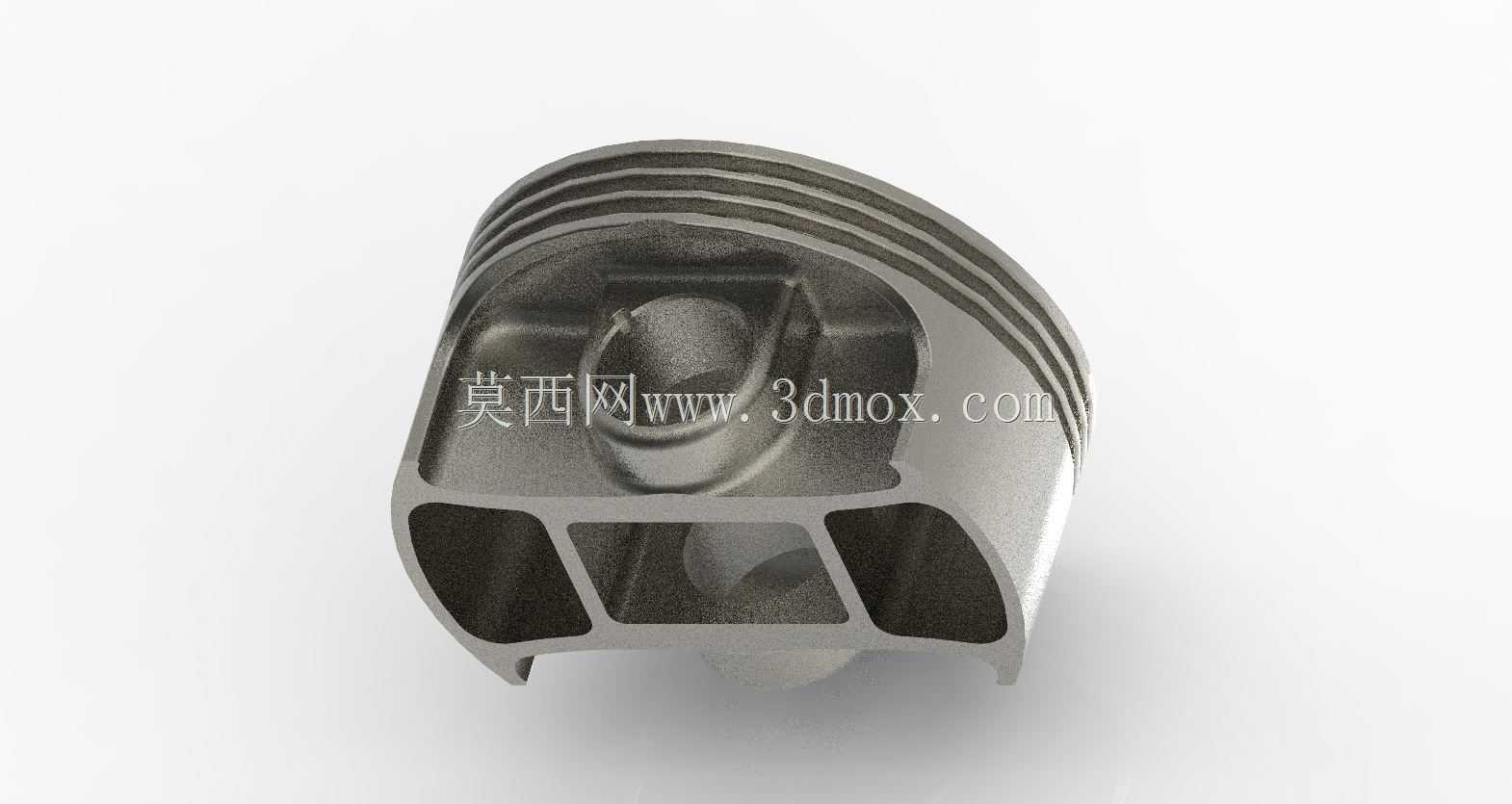

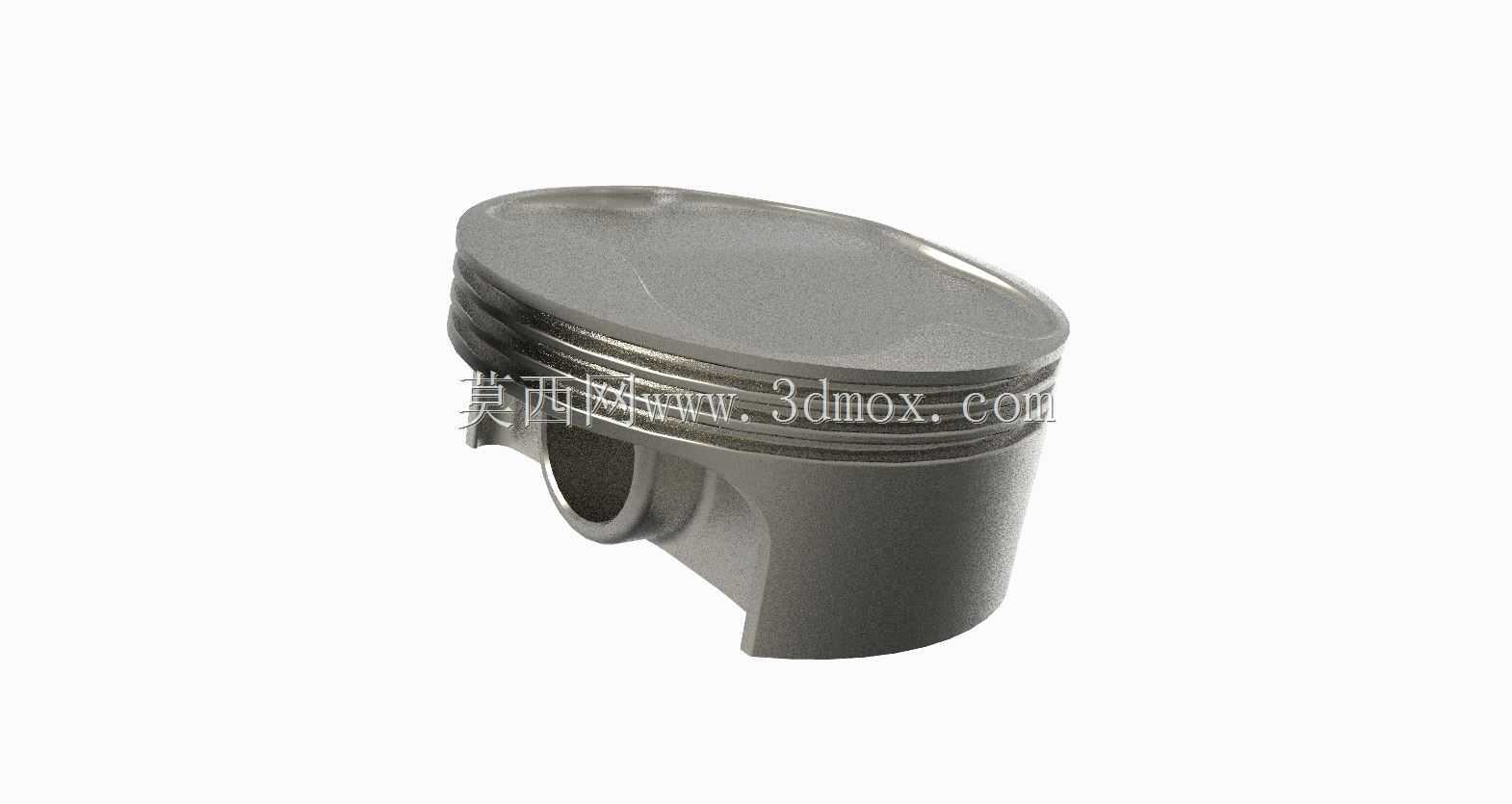

　　从结构设计逻辑来看，这款活塞采用了曲面建模的思路完成整体构型，头部的环槽区域预留了标准活塞环的安装位，三道环槽的宽度、深度与侧壁垂直度都严格匹配量产摩托车活塞的通用安装边界，可直接适配对应缸径的气缸套组件，不需要额外做结构修正。活塞内部的加强筋布局没有采用传统的等厚直筋设计，而是顺着活塞销座的受力传导路径做了曲面过渡，将燃烧做功时顶部承受的爆发压力均匀分散到销座区域，避免应力集中导致的销座开裂问题，同时筋条的厚度经过了轻量化优化，在保证120bar以上爆发压力承载能力的前提下，尽可能削减了非受力区域的材料厚度，有效降低了活塞整体质量，减少高转工况下的往复惯性力，降低曲轴连杆机构的负载。

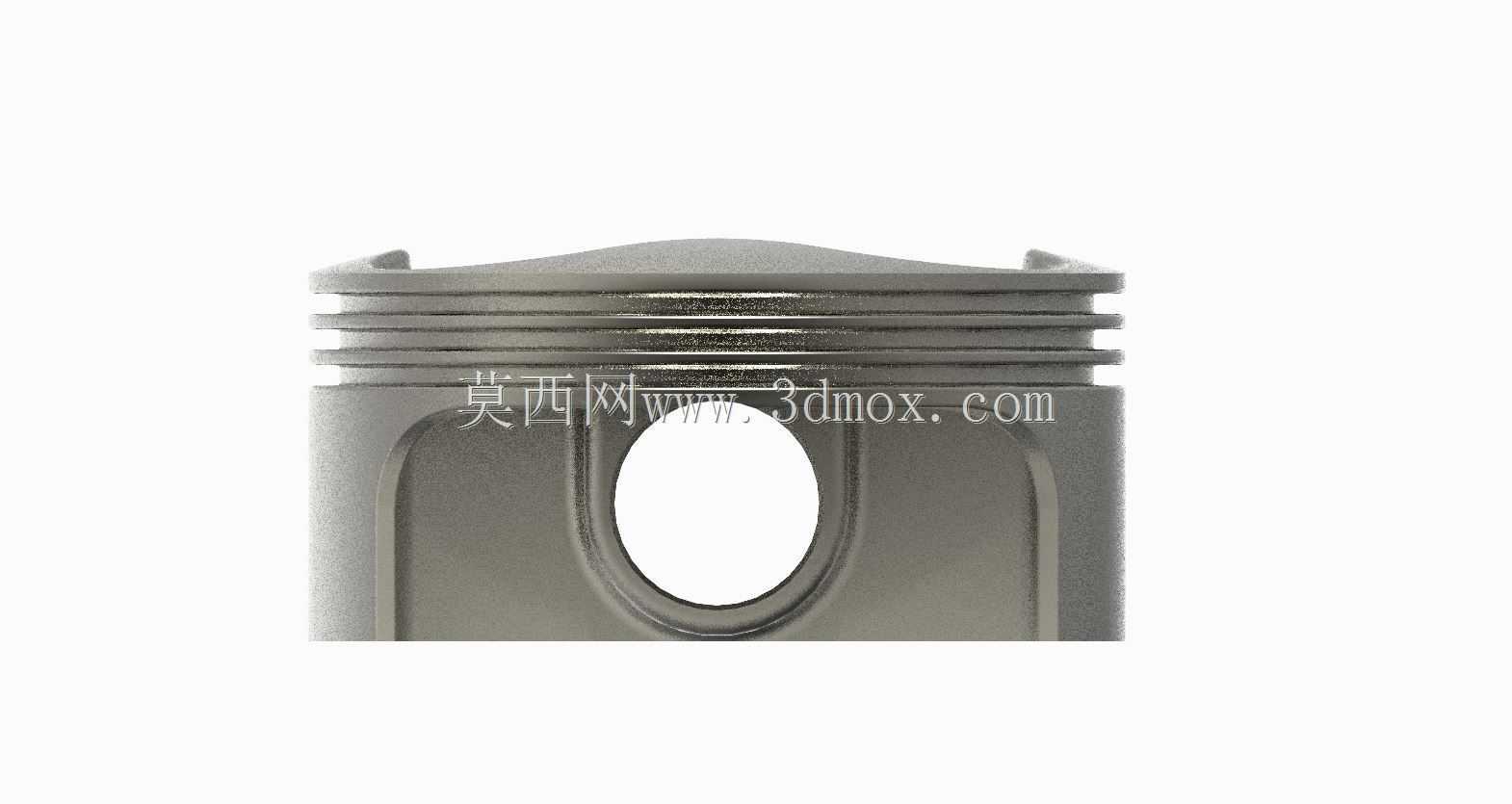

　　裙部的型线采用了微椭圆曲面设计，这一设计是考虑到活塞工作时受热膨胀的不均匀性，活塞销方向的热膨胀量大于垂直销孔的方向，微椭圆裙部可以在热机状态下保证裙部与缸壁的接触均匀，避免冷机敲缸、热机拉缸的问题。销孔区域做了局部加厚处理，同时销孔内侧预留了卡簧槽的安装位，可匹配标准规格的活塞销与卡簧组件，安装边界完全符合通用摩托车发动机的装配尺寸链要求，不需要对连杆小头、气缸等周边部件做改动即可完成适配。

　　建模过程中采用曲面构建的方式，能够更精准地控制各个过渡区域的曲率连续性，避免实体建模中容易出现的直角、锐边等应力集中点，所有受力过渡区域都做了圆角顺滑处理，既符合实际加工的工艺要求，也能准确还原活塞在真实工作状态下的应力分布特性，可直接用于后续的有限元受力分析、运动仿真验证等工程环节，为后续的结构优化、工艺选型提供准确的三维数模基础。
