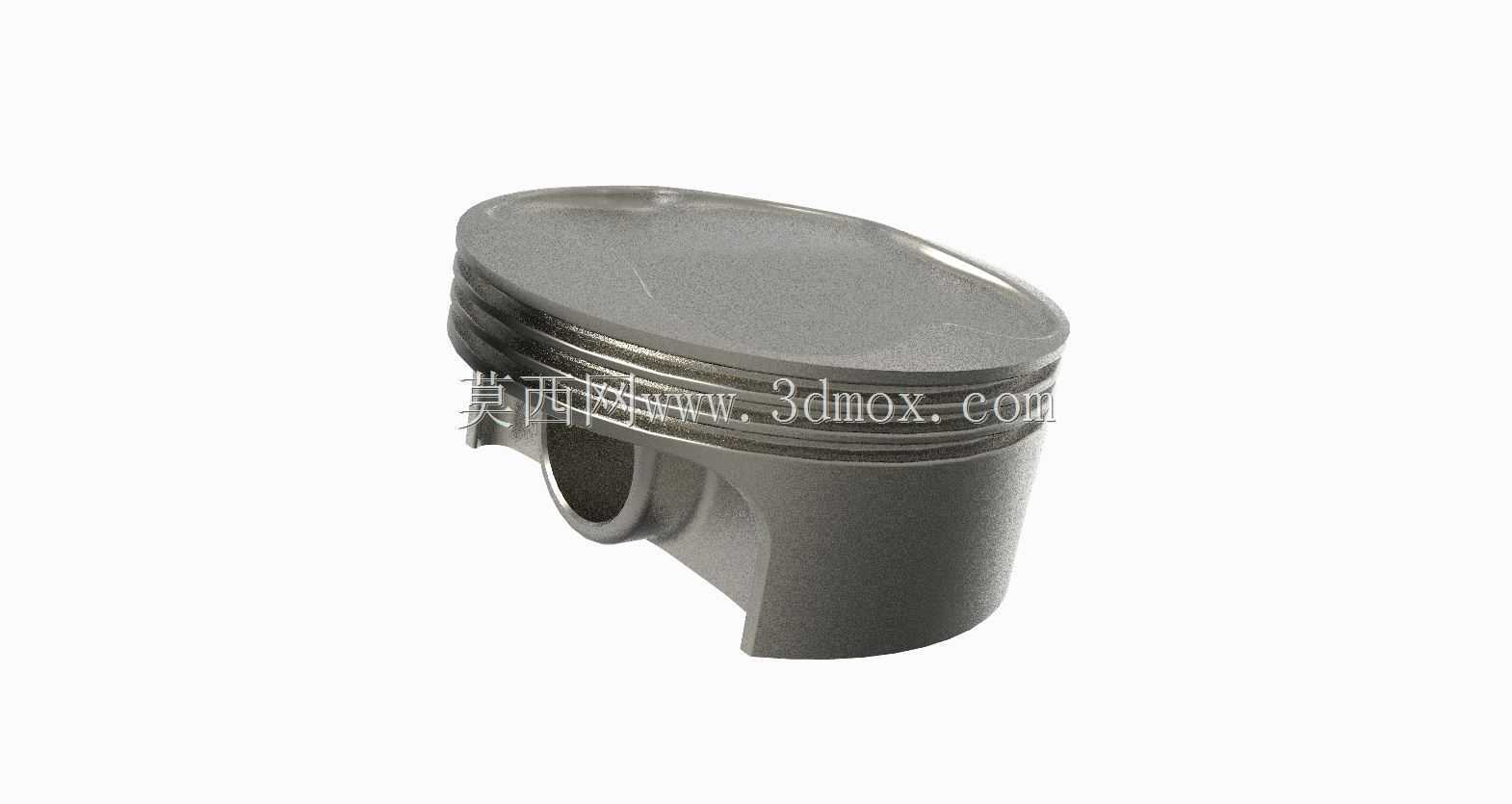

内燃机用活塞组件Creo参数化结构设计

　　做动力系统结构设计时，活塞是往复式内燃机里最考验细节把控的核心部件，这个模型还原的是量产机型上的成熟活塞结构，从头部环槽到裙部型线都做了完整的参数化还原。日常做整机匹配时，首先要明确活塞的工作边界：它在气缸内做高频往复运动，顶部直接承接燃烧室爆燃的高压燃气，既要把燃气压力通过活塞销传递给连杆转化为曲轴的旋转扭矩，还要配合活塞环完成气缸的密封、导热，阻断燃烧室高温燃气窜入曲轴箱，同时把头部吸收的大量燃烧热通过环组传导给气缸壁带走。

　　设计这类部件时，首先要卡准安装边界尺寸：活塞的外径要和对应气缸内径保持微米级的配合间隙，间隙过小会在热态下出现胀缸拉缸，间隙过大则会导致敲缸、密封失效、燃气下窜。头部的环槽结构是设计重点，最靠近顶部的是气环槽，用来安装气环实现燃气密封，往下的油环槽则要设计回油孔，把气缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室参与燃烧。这个模型里的活塞销座做了加强筋过渡，因为活塞销传递扭矩时，销座位置是应力集中的高发区，过渡圆角的参数直接影响活塞的疲劳寿命，很多早期活塞失效都是销座位置出现裂纹导致的。

　　裙部的型线设计也藏着很多工程细节，活塞工作时头部温度远高于裙部，热膨胀量更大，所以活塞整体不是正圆柱结构，而是做成上小下大的微锥形，同时裙部会做成椭圆型，短轴方向对应活塞销的轴线方向，抵消活塞在侧压力作用下的变形，避免热态下裙部和气缸壁卡滞。这类活塞结构广泛用在小排量通用汽油机、摩托车发动机上，做三维建模时，要把环槽的宽度深度、销孔的同轴度、裙部的型线参数都做全约束，后续改型调整排量或者压缩比时，只需要修改对应参数就能快速生成新的结构，不用从头重画。实际选型匹配时，还要注意活塞的压缩高度，也就是活塞销孔中心到活塞顶面的距离，这个参数直接影响发动机的压缩比，一旦尺寸偏差超过0.1mm，就会导致压缩比偏离设计值，出现动力不足或者爆震的问题。顶部的燃烧室凹坑形状也要和气缸盖的燃烧室形状匹配，保证混合气的形成和燃烧效率，避免出现局部过热或者燃烧不完全的问题。
