背光Domer3100多纳输送设备结构设计

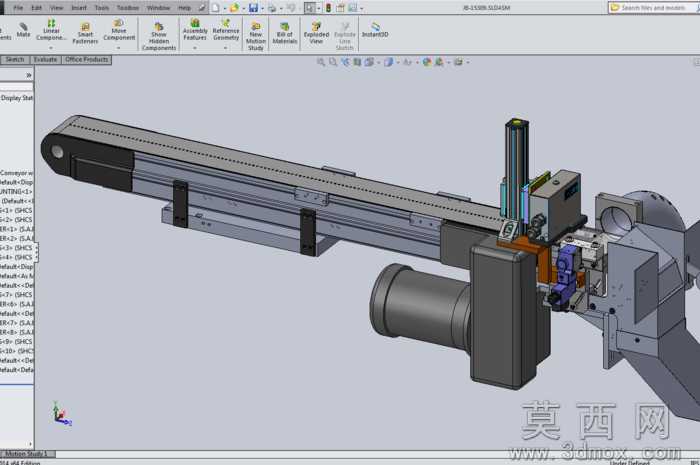

本作品为背光Domer3100型输送机的三维结构设计，采用SolidWorks平台完成全参数化建模，完整还原了设备的装配逻辑与功能细节。建模过程中首先搭建主输送梁的基准框架，采用铝合金型材作为主体承载结构，对型材的安装槽、定位孔位做了精确的特征还原，保证后续附件安装的对位精度。输送辊筒组件分别建模主动辊与从动辊，主动辊端配套驱动电机的安装支座，对电机的输出轴、连接法兰、键槽结构做了细节刻画，还原了动力传输的连接关系；从动辊端设计张紧调节结构，预留了调节行程的滑槽与锁紧螺栓位，可实现皮带张紧度的便捷调整。中部的检测安装模组为背光功能的核心载体，建模时拆分了立向安装支架、光电检测元件、背光光源安装座、定位压块等子部件，各部件间的装配间隙、连接孔位均按照实际安装公差设置，支架上预留的多组安装孔可适配不同规格的检测元件，满足不同工况的检测需求。设备末端的对接结构做了法兰盘与定位销的特征设计，可实现与下游工位设备的精准对接，整体结构的支撑脚、加强筋均做了受力优化的特征设计，保证设备运行时的结构稳定性。材质渲染方面，主体铝型材采用哑光银白金属材质，驱动电机采用深灰铸铁质感材质，输送皮带采用黑色哑光橡胶材质，检测元件部分采用工程塑料与金属拼接的材质表现，各部件的材质区分清晰，可直观分辨不同结构的功能属性。设计思路围绕紧凑化工业输送场景展开，在保证输送行程与承载能力的前提下尽可能压缩设备横向占用空间，将驱动组件与检测模组集成在输送梁侧方，避免额外占用输送线的上下方空间，同时模块化的部件拆分设计方便后续的维护更换，各易损部件均可单独拆卸替换，降低设备的后期运维成本，整体建模严格遵循机械设计的装配规范，所有配合面、连接结构均符合实际生产加工的工艺要求，可直接用于生产参考与结构验证。
