工业输送用导料溜槽结构三维设计

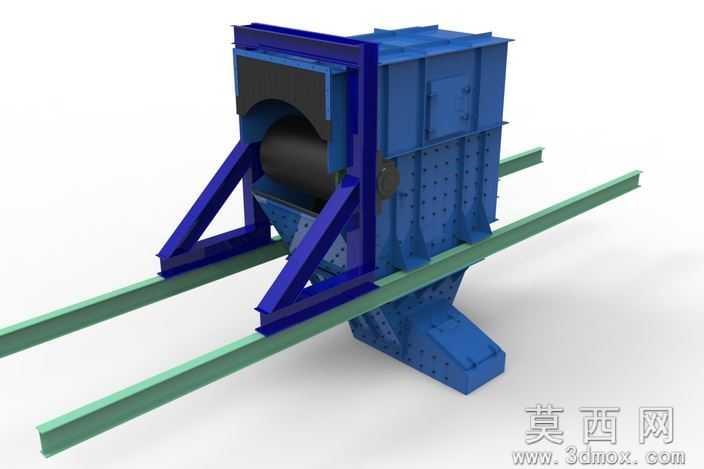

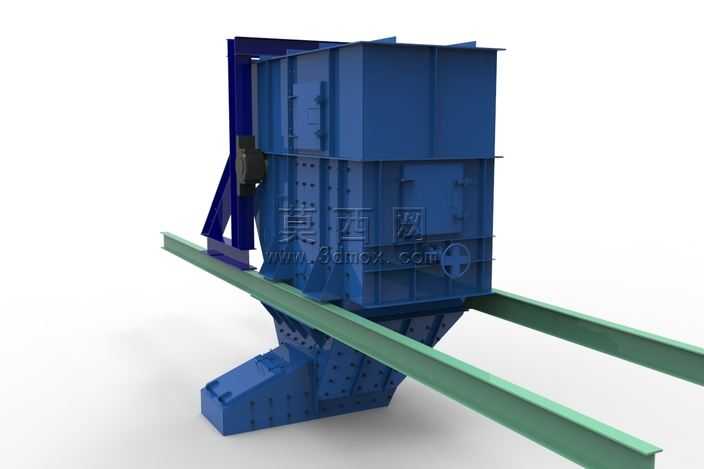

本模型为工业输送场景配套的斜向导料溜槽三维结构，采用主流三维机械设计软件完成全参数化建模，整体结构按照实际工业应用的受力与工况需求进行设计还原。建模过程中首先搭建整体装配基准，以两条平行的长条形输送导轨作为安装定位基准，导轨采用等截面拉伸建模，表面做哑光金属质感处理，还原型钢导轨的真实材质表现。溜槽主体采用箱式焊接结构设计，主体外壳通过多块钣金件拼接装配，建模时对每一块钣金的折弯边、焊接预留边、螺栓安装孔位都做了精确还原，外壳表面分布的阵列螺栓孔采用特征阵列方式生成，保证孔位间距均匀一致，符合实际钣金加工的工艺要求。溜槽的进料端设置弧形导料面，建模时通过曲面扫掠命令生成顺滑的弧形过渡结构，能够有效降低物料下落时的冲击，减少物料卡堵的概率，弧形面内侧做耐磨衬板的分层结构设计，还原实际设备中易磨损部位的可更换衬板结构。溜槽两侧设置三角形加强支撑机架，支撑结构采用型材焊接的三角稳定构型，建模时对支撑的斜向筋板、连接法兰、固定螺栓都做了详细建模，支撑与主体箱体、支撑与导轨之间的连接位置都设置了对应的安装贴合面与紧固件，还原真实的装配关系。溜槽底部设置锥形出料斗，出料口采用渐缩式结构设计，能够将输送的物料精准导向下方的接料位置，出料斗与主体箱体的连接位置做了加强筋结构，提升整体结构的刚性。渲染阶段采用工业产品常用的蓝白配色方案，主体箱体与支撑结构喷涂工业蓝色漆，导轨做镀锌金属质感，弧形导料面内部做黑色耐磨材质，整体渲染光影柔和，能够清晰展现各部分的结构层次与装配关系。设计过程中充分考虑了设备的安装适配性，整体结构可以直接适配对应宽度的带式输送机，各部分的结构尺寸都按照通用输送设备的配套参数进行设计，既保证了结构的强度要求，也兼顾了加工制造的工艺可行性，模型装配关系完整，无干涉错面问题，可用于结构展示、工艺参考以及相关输送系统的配套设计参考。
