轻型皮带输送设备结构三维设计

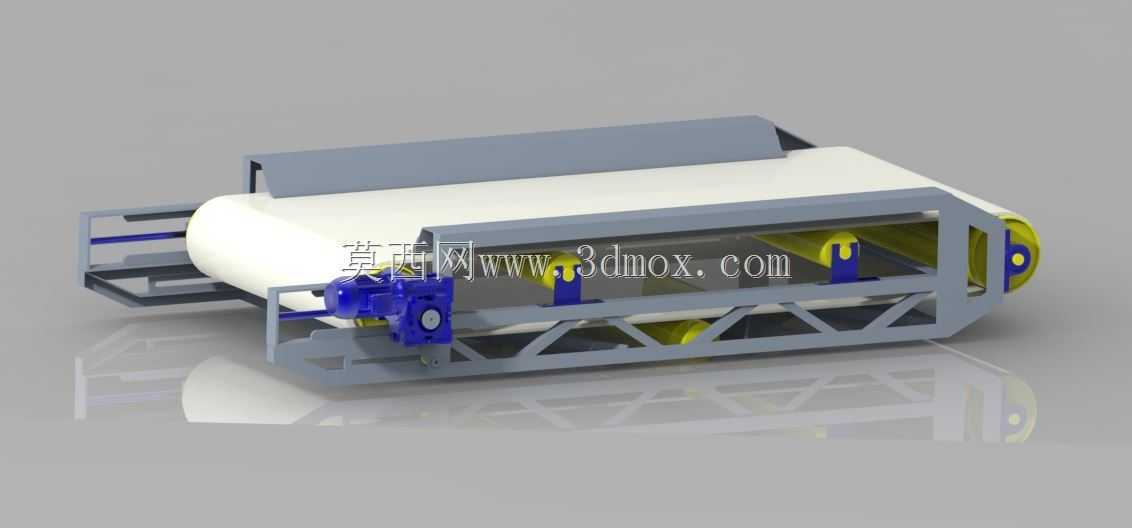

　　这款轻型皮带输送结构的设计，最初是面向电子组装线、食品包装后段、小型零部件分拣工位的物料转运需求开发，区别于重型矿用皮带机，它的整体负载设定在每米五十公斤以内，适配零散小件、轻量包装件的水平或小倾角输送场景。从结构布局来看，主体采用桁架式焊接机架，侧边的斜撑交叉结构既保证了框架的抗扭刚度，又尽可能压缩了整体自重，机架两侧预留的安装孔位可直接对接生产线工位的铝型材框架，不需要额外做过渡转接支架，安装边界的适配性较强。驱动端布置在设备一侧的蓝色减速传动单元，采用侧装式布局，没有占用输送面下方的通行空间，日常维护时可以直接在设备侧面拆解检修传动组件，不需要挪动上下游对接的工位设备。

　　滚筒部分分为主动滚筒与从动改向滚筒，主动滚筒表面做了滚花处理，增大与皮带接触面的摩擦力，避免轻载启动时出现皮带打滑的问题；从动端预留了螺旋张紧调节行程，张紧调节的操作位设在机架端部，不需要拆开侧护板就能调整皮带张紧度，日常运维的操作门槛较低。输送面的白色皮带选用轻型PVC材质，适配常规工况下的耐磨、防滑需求，皮带下方的托辊采用分段式布置，托辊间距控制在合理范围，避免输送小件时出现皮带凹陷导致物料卡滞的问题。设备两侧的灰色挡边结构高度经过测算，刚好能阻挡输送过程中意外偏移的小件物料，不会因为挡边过高影响操作人员取放物料的操作空间。

　　从建模细节来看，所有的焊接节点、螺栓连接位都做了还原，传动单元的安装定位面、机架的地脚安装孔都标注了明确的位置公差参考，结构设计人员可以直接在这个模型基础上调整机架长度、皮带宽度，适配不同工位的输送距离需求，也可以根据实际工况替换对应的驱动功率、皮带材质，拓展到不同的轻量输送场景中。整个设备的外形轮廓规整，没有突出的尖锐结构，安装时不需要预留过大的安全避让空间，适合在空间紧凑的车间生产线内排布使用。
