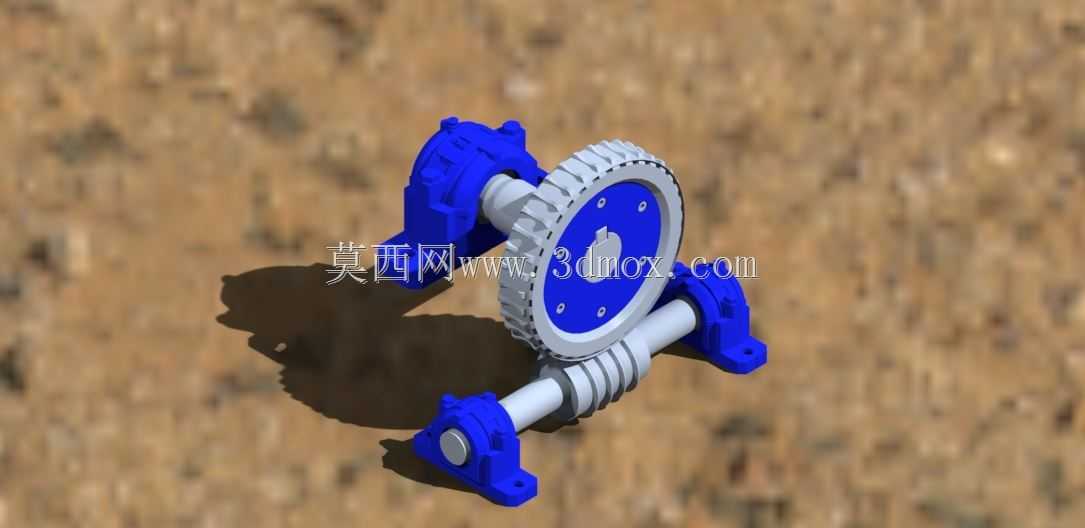

蜗轮蜗杆带轴承座传动组件结构设计

项目分类:通用机械零部件 发布时间:2024-11-27 ID:814291
  • 蜗轮蜗杆带轴承座传动组件结构设计

  这套蜗轮蜗杆传动组件的设计,核心面向中小载荷的交错轴动力传递场景,常见于轻工输送线、小型自动化设备的进给机构、阀门驱动装置这类需要大减速比、低转速高扭矩输出的工位,能实现90度交错轴的运动换向,相比平行轴齿轮组,同等减速比下结构更紧凑,运行噪音更低,还具备一定的反向自锁特性,在需要防止负载倒转的工况下能省去额外的制动结构。从结构设计逻辑来看,组件采用分体式轴承座支撑方案,蜗杆两端通过带座轴承直接固定在安装基面,轴承座的安装孔位做了沉头设计,适配内六角圆柱头螺钉的装配要求,安装时不需要额外加工轴承安装位,直接通过螺栓将组件固定在设备安装板上即可,大幅降低现场装配的加工难度。

  蜗轮部分采用辐板式结构,轮缘部分做了加厚处理来保证轮齿的啮合强度,轮毂位置设计了键槽结构,用来和输出轴做周向固定,传递输出扭矩,蜗轮与蜗杆的中心距在设计时预留了0.1-0.2mm的装配调整间隙,方便装配时调整啮合接触斑,避免轮齿偏载导致的早期磨损。蜗杆部分采用整体式轴齿结构,轴身和轮齿一次加工成型,省去了轮齿和轴的装配环节,提升了传动刚性,蜗杆轴的两端轴颈做了磨削加工,表面粗糙度控制在Ra1.6以内,保证和轴承内圈的配合精度,轴端还预留了联轴器安装位,可以直接和驱动电机的输出轴连接,不需要额外加装转接轴套。

  从安装边界来看,整套组件的安装基面为两个轴承座的底面,两个轴承座的中心距和蜗杆轴长匹配,安装时需要保证两个轴承座的同轴度误差不超过0.05mm,避免蜗杆转动时出现卡滞、轴承发热的问题;蜗轮的输出轴中心高和蜗杆的中心高保持固定差值,选型时可以直接根据设备的输出轴高度匹配对应的安装空间,不需要额外做高度调整。轮齿部分采用渐开线圆柱蜗杆啮合型面,啮合时的接触线和滑动方向呈一定夹角,润滑条件更好,相比普通圆柱蜗杆传动的效率更高,长期运行的磨损量更小,在连续运行的工况下,只需要定期在啮合位置加注锂基脂润滑即可,维护难度很低。

  整套结构没有多余的冗余设计,所有零部件都采用标准化的紧固件和轴承,备件替换成本低,适合批量配套在各类通用工业设备上,设计时也充分考虑了加工工艺性,轴承座采用铸件结构,加工时只需要铣底面、镗轴承孔、钻安装孔即可,加工工序简单,制造成本可控。
