锅炉给水系统角式进料止回阀结构设计

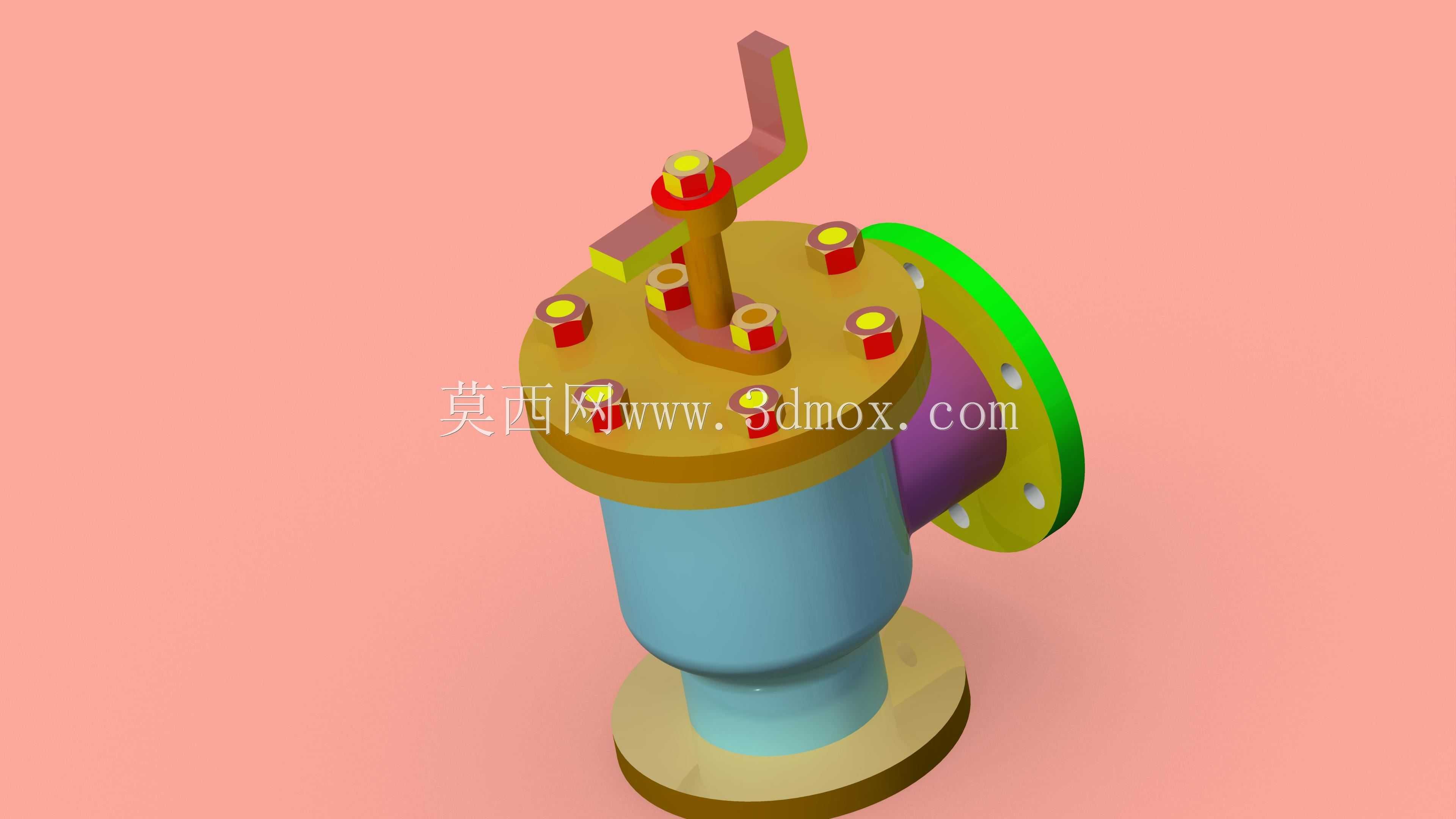

　　这款角式结构的进料止回阀，主要应用在工业锅炉给水回路的给水泵出口端，是保障锅炉给水系统安全运行的核心管路元件，日常运行中承担着控制给水泵到锅炉进水段水流量的核心作用，最关键的功能是在锅炉侧压力高于给水泵出口压力，或是给水泵临时停转的工况下，彻底截断介质反向回流的路径，避免高温炉水倒灌冲蚀给水泵叶轮、密封组件，同时防止锅炉水位快速跌落引发的干烧安全隐患。从结构设计逻辑来看，采用角式90度进出流道布局，相比直通式止回阀更适合锅炉舱内紧凑的管路排布，能够直接适配垂直进水、水平出水的管路走向，减少现场管路弯头的使用数量，降低整个给水回路的沿程阻力损失。

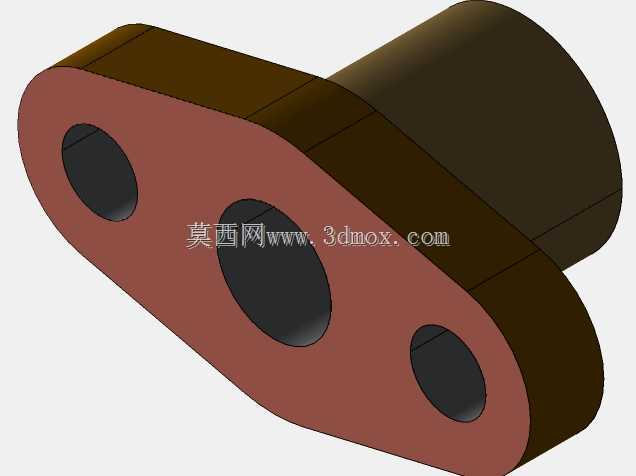

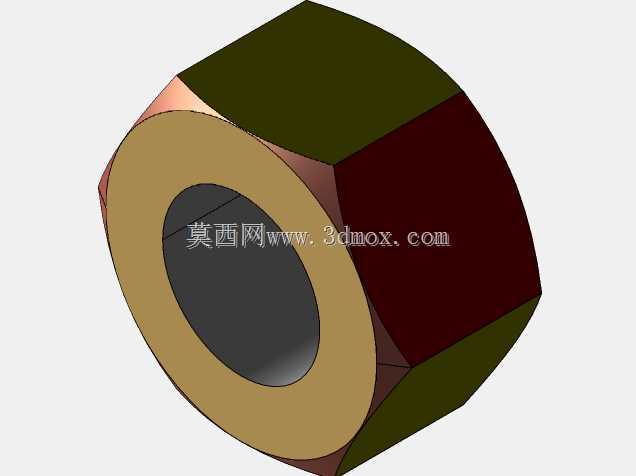

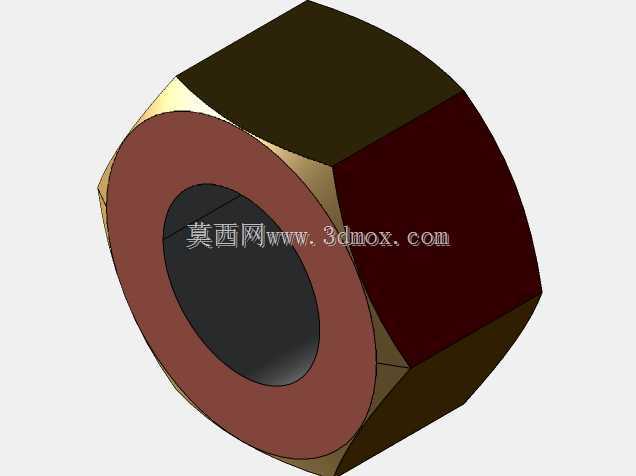

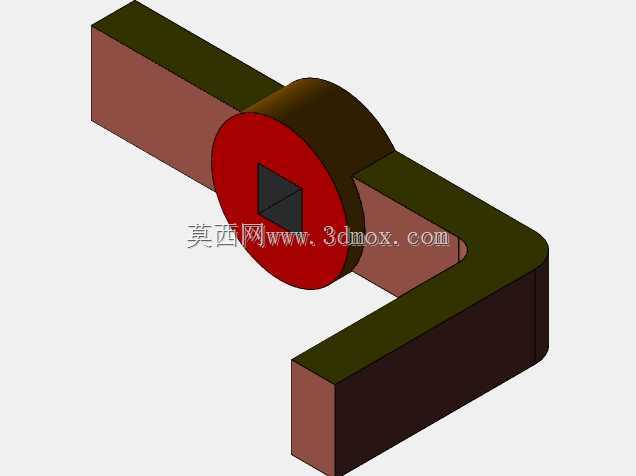

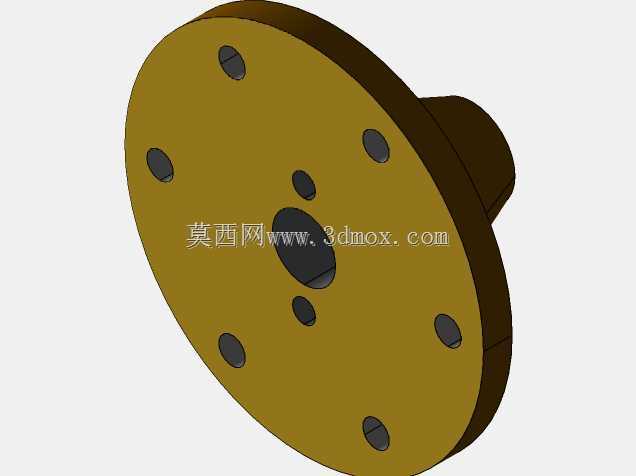

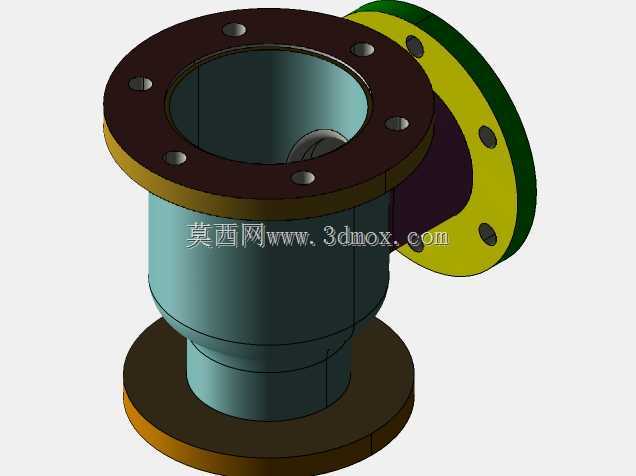

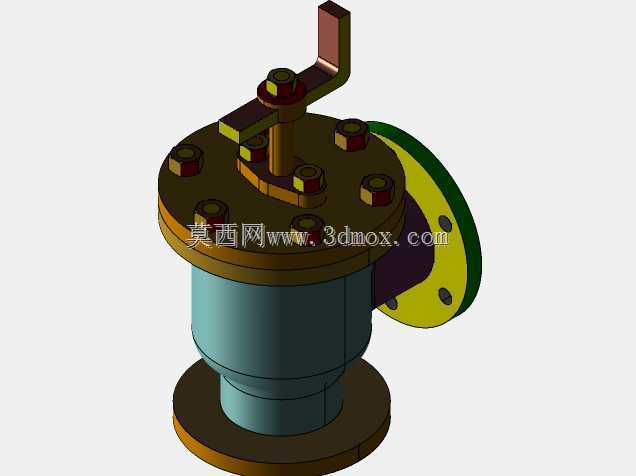

　　阀体下部为圆柱状进水端，底部设置圆形法兰安装面，加工有均匀分布的螺栓孔，可直接与给水泵出口的垂直管路法兰对接，安装时无需额外加装过渡接头，侧面水平方向的出水端同样配置带螺栓孔的法兰连接结构，法兰密封面的加工精度满足中低压锅炉给水系统的密封要求，可适配常规石棉橡胶垫或是金属缠绕垫实现端面密封，杜绝运行过程中的介质外漏问题。顶部的阀杆操作端设置了手动扳把结构，在设备检修或是系统调试阶段，可以通过手动操作实现阀瓣的强制启闭，方便现场运维人员完成管路泄压、故障排查等操作，阀杆周围均匀布置的多组螺栓压盖结构，用于压紧阀杆处的密封填料，避免高压介质从阀杆配合间隙渗漏。

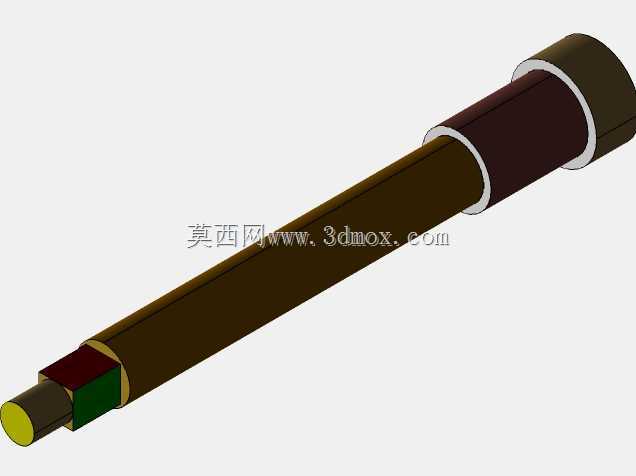

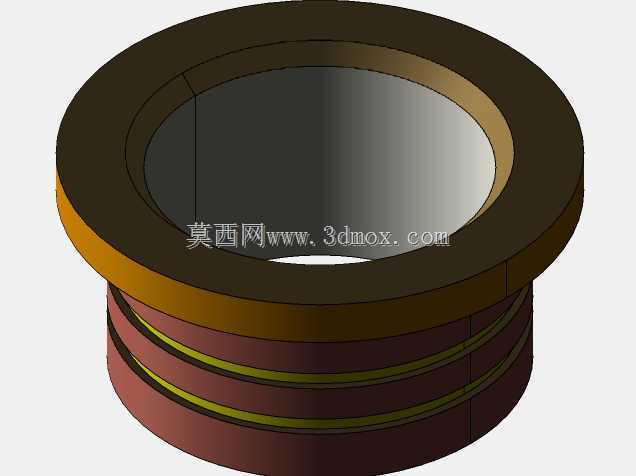

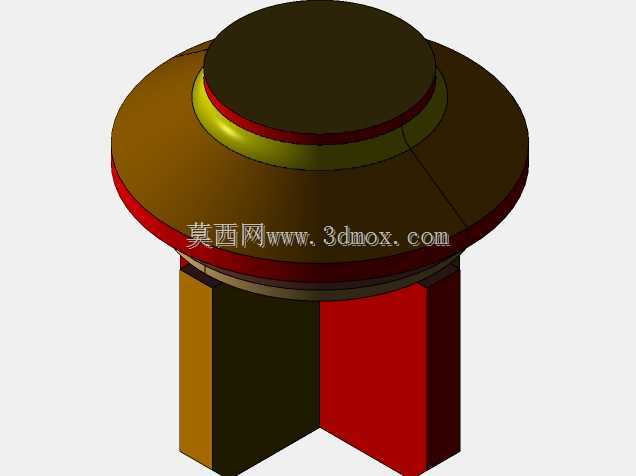

　　整个流道设计采用平滑过渡结构，介质从底部垂直进入阀腔后，顺着阀腔内壁转向水平方向流出，没有突兀的截面突变，能够有效降低介质流经阀件时的紊流噪声，同时减少水流对阀瓣、阀座密封面的长期冲蚀磨损，延长阀件的实际使用寿命。建模过程中严格遵循管路法兰的通用安装尺寸规范，各个连接法兰的螺栓孔中心距、密封面外径、阀体总高度、进出水口中心距等安装边界尺寸，都匹配常规工业锅炉给水管路的通用安装标准，可直接用于现有管路系统的阀件替换选型参考，也可作为同类型止回阀结构优化的设计参照，模型完整还原了阀瓣、阀杆、密封压盖、连接法兰、操作手柄等全部核心零部件的装配关系，能够清晰展示阀件内部的动作逻辑与外部安装接口。
