对开式夹紧套筒联轴器结构设计

项目分类:通用机械零部件 发布时间:2024-11-27 ID:813758
  • 对开式夹紧套筒联轴器结构设计
  • 对开式夹紧套筒联轴器结构设计
  • 对开式夹紧套筒联轴器结构设计
  • 对开式夹紧套筒联轴器结构设计
  • 对开式夹紧套筒联轴器结构设计
  • 对开式夹紧套筒联轴器结构设计
  • 对开式夹紧套筒联轴器结构设计
  • 对开式夹紧套筒联轴器结构设计

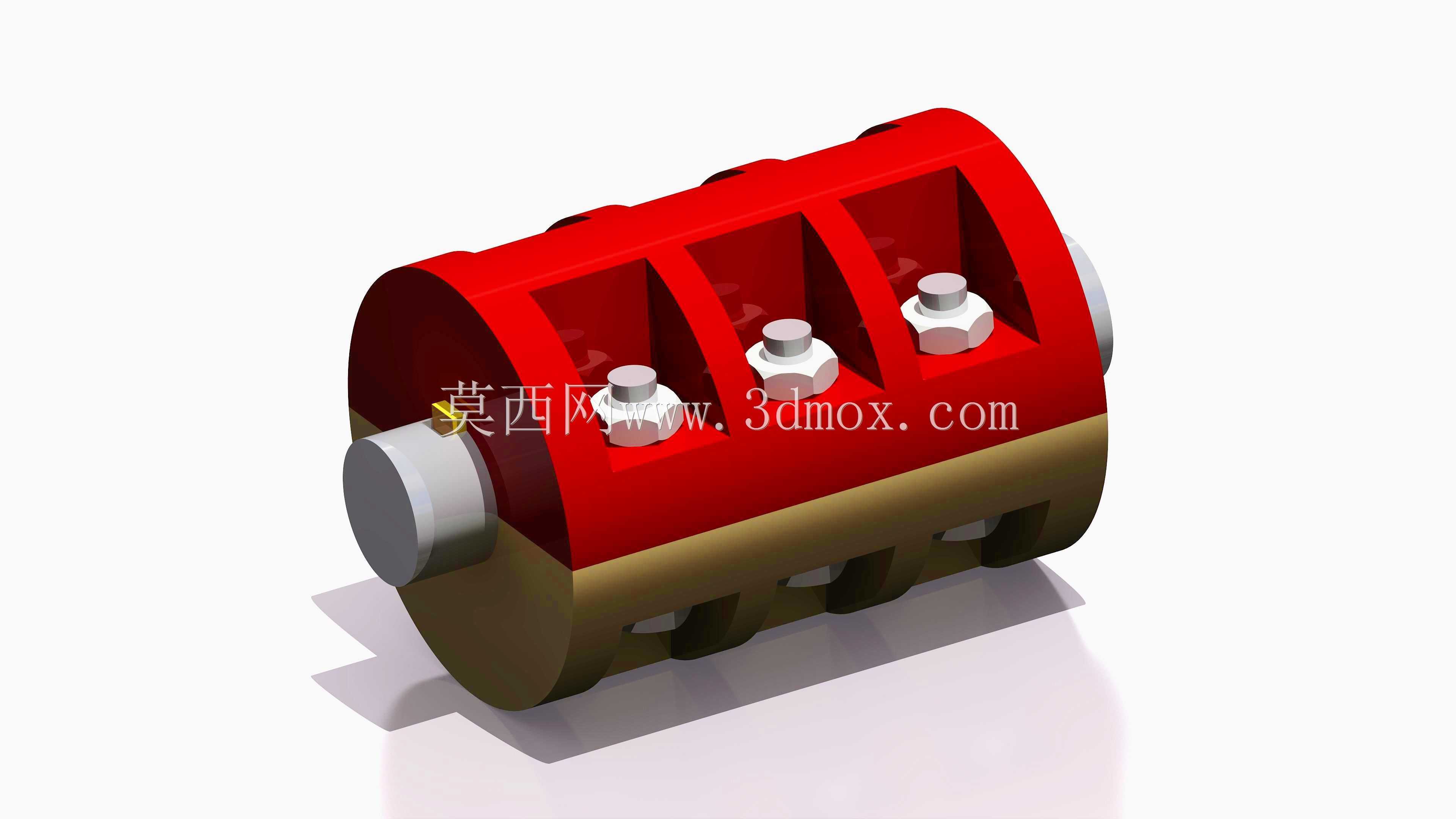

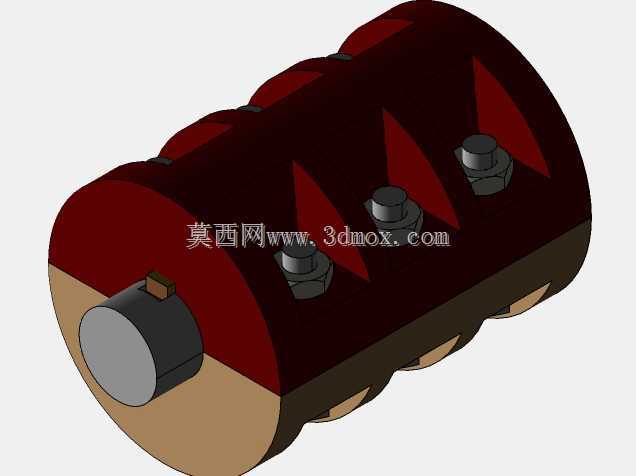

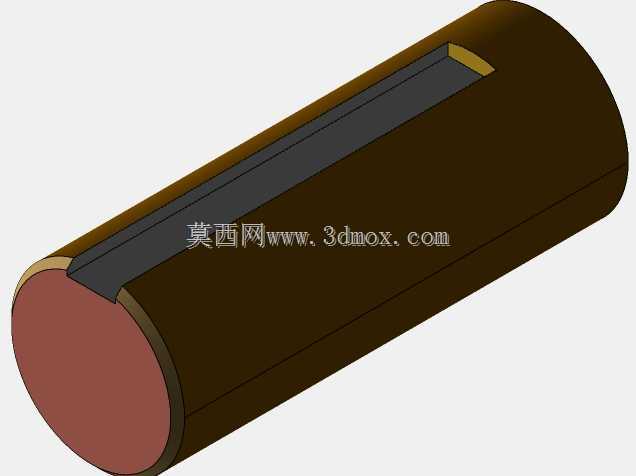

  这类对开结构的套筒联轴器,常应用在中小功率传动的轴系联接场景中,比如轻工输送线、小型农用机具、普通机床辅助传动等不需要频繁拆装、转速不高的传动部位,核心作用是实现两根同轴轴段的刚性联接,传递额定扭矩,同时依靠夹紧结构的摩擦力抵抗一定的轴向窜动。从结构设计逻辑来看,整体采用沿轴径向平面剖分的两半套筒结构,不需要轴向移动轴段就能完成拆装,相比整体式套筒联轴器,大幅降低了设备维护时的拆卸工作量,不需要挪动两端的电机或被驱动设备,就能完成联轴器的更换或轴系检修。

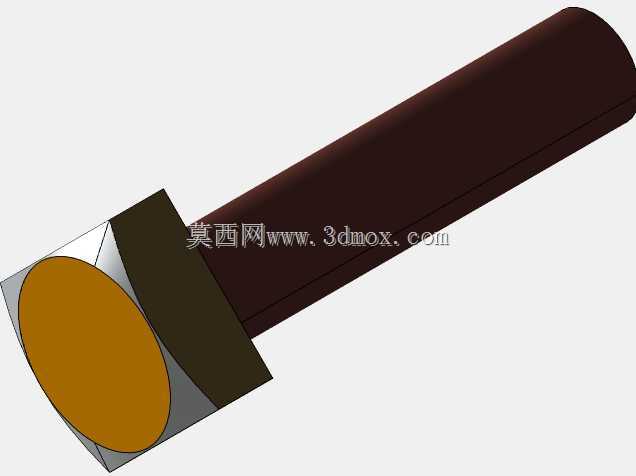

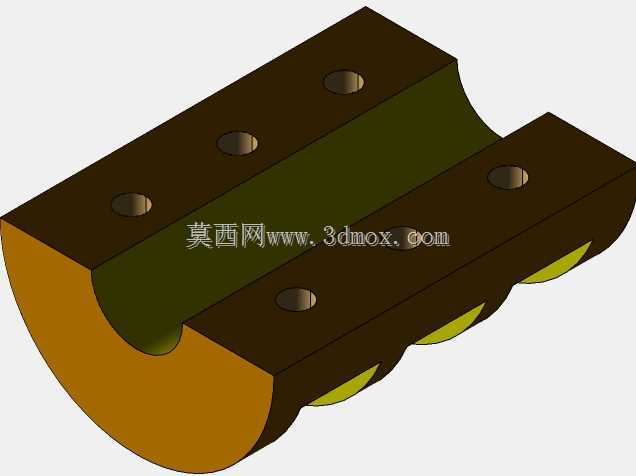

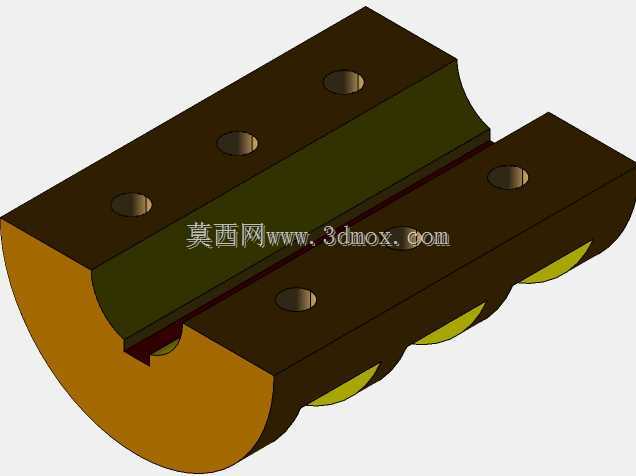

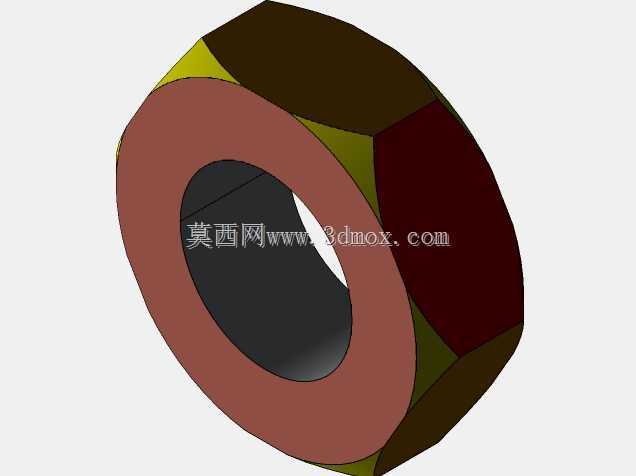

  两半套筒的结合面做了贴合精度处理,合装后内孔形成完整的圆柱面,与被联接轴的轴径采用间隙配合过渡,方便安装时的对位调整,套筒外壁沿轴向均匀布置了三组锁紧螺栓,螺栓拧紧时会对两半套筒施加均匀的径向夹紧力,让套筒内孔抱紧轴的外表面,依靠接触面的静摩擦力传递扭矩,同时螺栓头部嵌入下半套筒的凹槽内,避免拧紧时螺栓跟转,也能限制两半套筒的相对错位。设计时需要重点控制内孔的圆柱度公差,以及剖分面的平面度,避免合装后内孔出现错边,导致轴系装配后出现别劲、运转卡滞的问题;套筒的轴向长度一般取被联接轴轴径的2.5到3倍,保证足够的抱紧接触面积,避免夹紧力不足出现打滑;径向尺寸需要匹配安装空间的边界,不能与周边的机架、护罩等部件产生运动干涉,螺栓的布置位置要预留足够的扳手操作空间,方便现场安装时的拧紧作业。

  这类联轴器属于刚性固定式联轴器,没有补偿两轴相对偏移的能力,也不具备缓冲减震性能,因此安装时需要严格保证两轴的同轴度,对中误差不能超过0.05mm,否则会在轴和轴承上产生附加的径向载荷,加速轴承磨损。另外由于剖分结构的动平衡精度难以做到很高,因此适用的工作转速一般不超过1000r/min,不适合高速传动的场景,比如高速电机、精密主轴等部位就不适用。在建模过程中,需要重点还原剖分面的贴合特征、螺栓孔的位置度、内孔与外圆的同轴度要求,以及下半套筒上的螺栓防转凹槽结构,这些细节直接影响后续工程出图、生产加工的准确性,也能为选型人员提供直观的结构参考,判断该款联轴器是否适配自身的轴系安装空间与传动需求。
