钻井设备环形钻孔工装结构设计

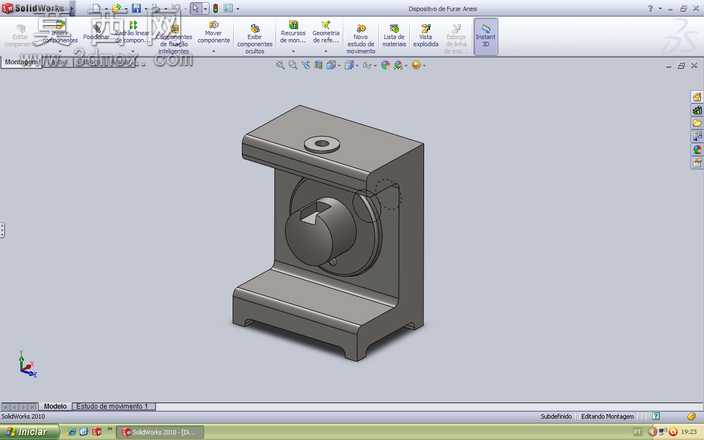

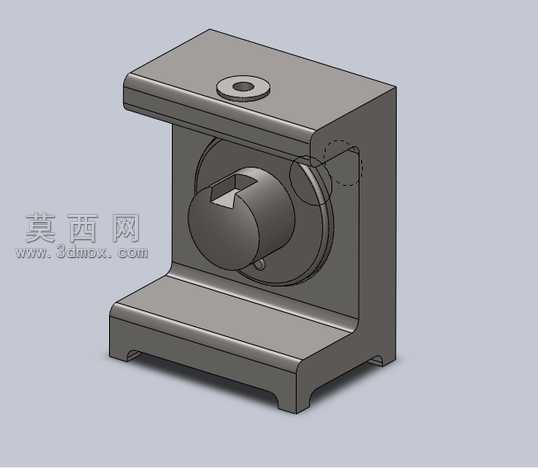

本模型为钻井作业场景下的环形工件钻孔专用工装，整体采用立式C型开式结构设计，在SolidWorks软件中完成全参数化建模，建模过程中对各功能模块进行独立的特征分组管理，便于后续根据加工需求调整尺寸参数。模型主体结构分为底部支撑底座、中部环形工件装夹工位、上部进给导向座三个核心部分：底部底座采用加宽平底设计，两侧设置有安装定位凸台，可通过螺栓将工装整体固定在加工工作台面，底座底部预留有排屑缺口，避免钻孔过程中铁屑堆积影响装夹精度；中部装夹工位设置有带定位止口的圆形装夹座，可适配不同规格的环形钻井零件，装夹座中心设置有工件定位芯轴，芯轴端部设计有快拆锁紧结构，可快速完成工件的装夹与拆卸，装夹座侧面设置有周向刻度标识，可精准控制环形工件的钻孔角度，实现等分孔或特定角度孔的精准加工；上部进给导向座集成有钻套导向孔，顶部设置有刀具进给导向结构，可保证钻孔过程中钻头的进给直线度，避免钻孔偏斜，导向座与C型架主体采用一体化建模，连接处做了圆角加强处理，提升整体结构刚性。材质配置上，工装主体结构采用合金结构钢材质，表面做发黑防锈处理，钻套部分采用硬质合金材质，提升耐磨性能，装夹定位面设置有表面粗糙度要求，保证装夹定位精度。设计过程中充分考虑钻井现场加工的实际工况，整体结构紧凑，操作空间充足，无需复杂的辅助工具即可完成工件装夹，同时兼顾了工装的刚性与操作便捷性，可有效提升环形钻井零件的钻孔加工效率与加工精度，降低现场加工的操作难度。模型完成建模后进行了静态干涉检查，验证了各运动部件的行程合理性，确保工装在实际使用过程中不会出现结构干涉问题，同时对关键受力部位进行了结构优化，在保证整体强度的前提下尽可能减轻工装自重，便于现场搬运与安装。
