带加强筋结构的嵌入式钣金防护盒

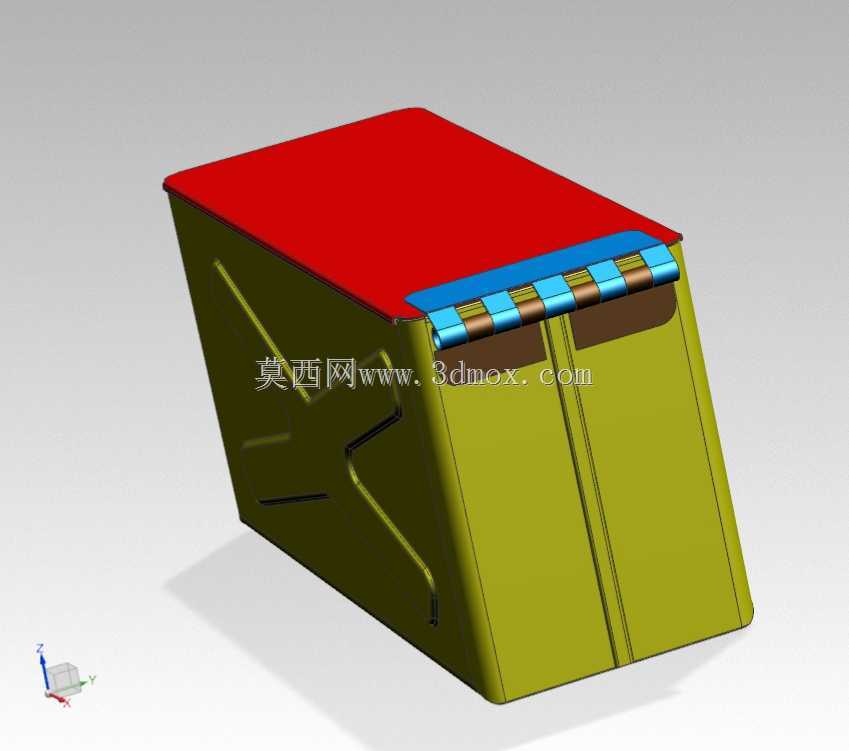

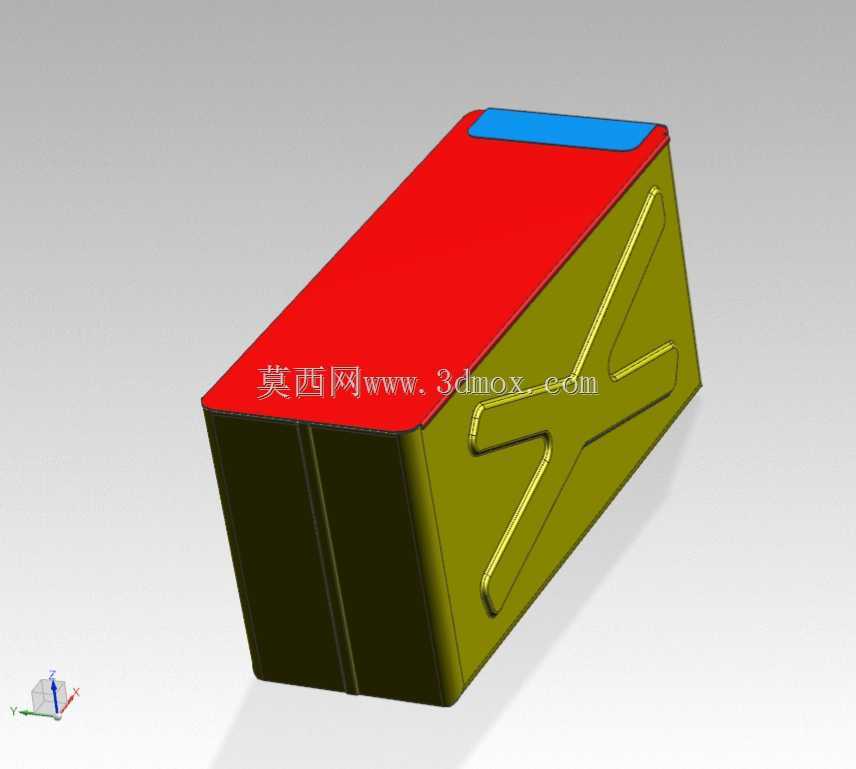

　　这款钣金防护盒主要应用在工业减压阀组的外置控制模块防护场景，在车间管线布设、液压阀岛集成、气动控制回路搭建的工况中，用来包覆减压阀配套的小型传感控制单元、接线端子排或者微型调节组件，避免车间内的切削液飞溅、金属粉尘堆积、外力磕碰对阀组控制部件造成损伤。从结构设计来看，整体采用长方体封闭式构型，主体通过单块钣金板材折弯成型，仅在顶部预留一块可拆卸的盖板安装位，也就是模型上的蓝色区域，盖板与盒体通过侧边的卡扣或者小规格螺丝实现固定，日常检修时不需要完全拆解盒体，就能直接打开顶部盖板完成内部元件的调试或者更换。

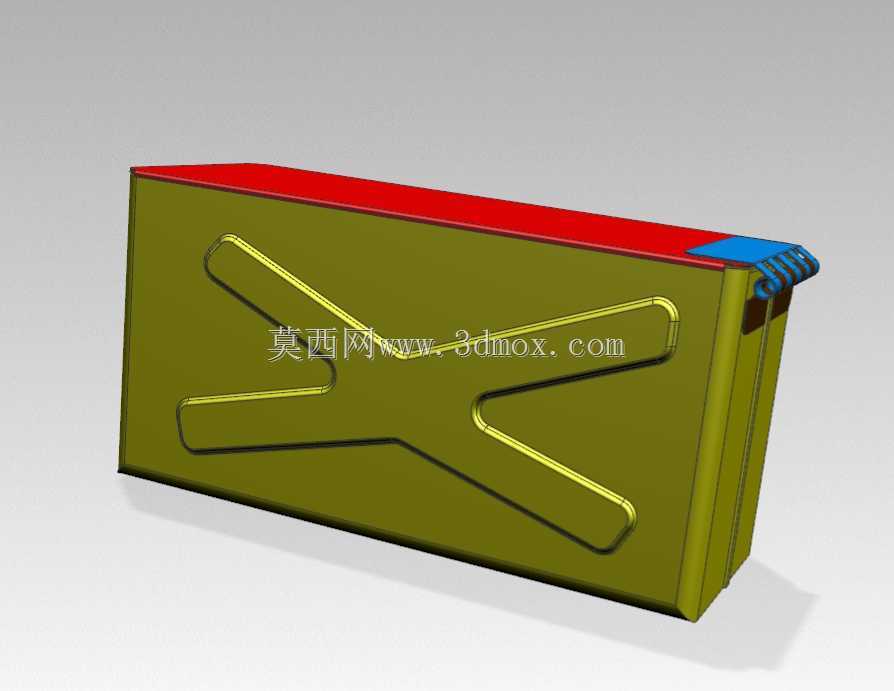

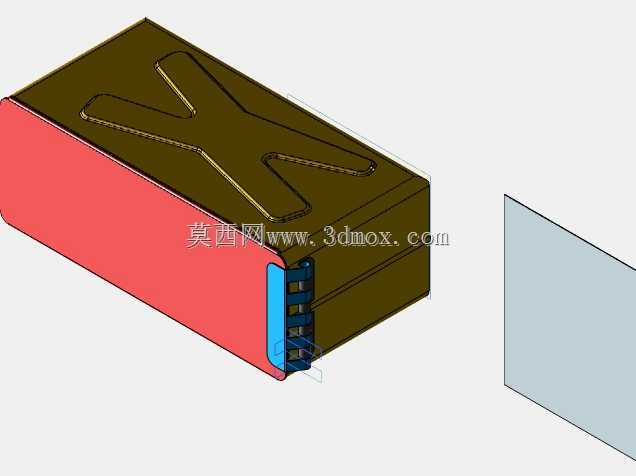

　　盒体侧面设计的X型凸起加强筋，是整个结构的核心设计点，区别于普通平板折弯的钣金盒，这种一体冲压成型的加强筋结构，不需要额外焊接加强筋条，就能在板材厚度不增加的前提下，将盒体侧面的抗形变能力提升40%以上，即使在管线布设时受到侧面的挤压、或者设备运行产生的长期振动，也不会出现盒体凹陷、接缝开裂的问题，同时X型的筋条还能在盒体堆叠存储时起到防滑定位的作用，避免仓储运输过程中盒体之间滑动剐蹭。

　　在安装边界上，盒体的底部预留了两个对称的安装固定孔位，可以直接通过螺栓固定在减压阀的阀体侧面预留安装台面上，不需要额外设计转接支架，盒体的内部净空尺寸刚好适配常规减压阀配套的微型控制模块，不会出现内部空间冗余导致元件晃动、或者空间不足无法装配的问题，折弯处的圆角半径按照钣金加工的常规工艺要求设置，避免折弯时出现板材开裂的问题，同时盒体的所有棱边都做了压边钝化处理，安装检修时不会划伤操作人员的手部。

　　在实际选型适配时，这款钣金盒可以直接匹配通径15到25的常规直动式减压阀配套防护需求，盒体的板材厚度选用1.2mm的冷轧钢板即可满足强度要求，表面可以根据工况做喷塑或者镀锌处理，在有腐蚀介质的工况下也可以选用304不锈钢板材加工，顶部的盖板可以根据实际需求开设接线孔或者调节旋钮避让孔，不需要改动主体折弯结构就能适配不同的控制元件安装需求。
