乘用车辆发动机舱隔音防护外罩结构

　　这款发动机罩布置在乘用车动力舱上部，是覆盖发动机本体的外观与功能集成件，日常工况下直接面对机舱内的热辐射、机油蒸汽、扬尘与行车振动，既要把动力总成杂乱的管路、线束、饰板遮挡起来，提升整车机舱的规整度，也要承担隔音降噪、阻隔部分热量向上扩散、避免维修人员误触高温部件的作用。

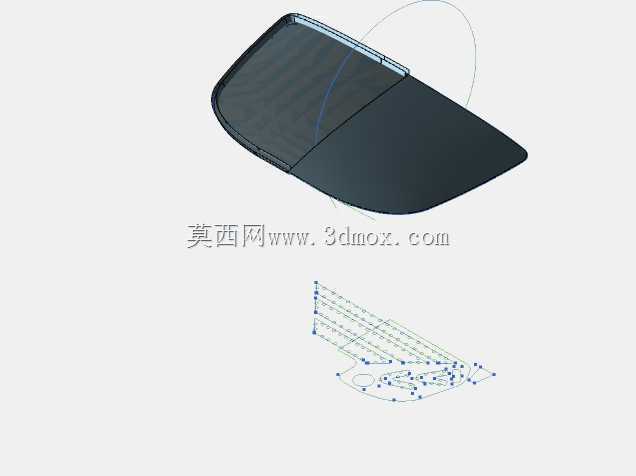

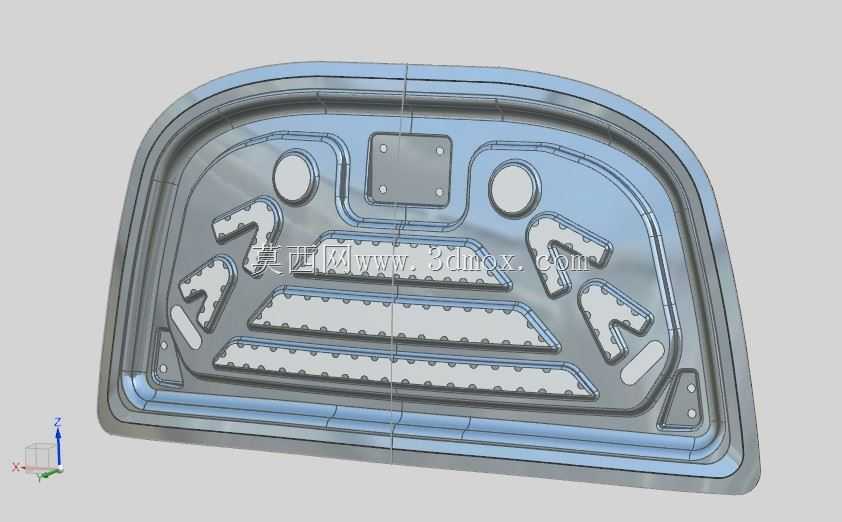

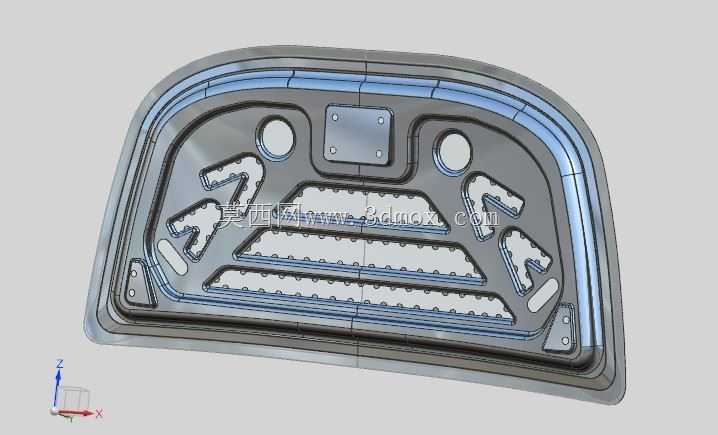

　　从结构细节来看，罩体主体采用大弧度异形曲面造型，边缘做了整圈翻边包边处理，既提升薄壳件的整体刚性，避免车辆长期颠簸出现板面共振异响，也让罩体和周边机舱横梁、翼子板内板的贴合间隙更均匀。板面预留了多组异形镂空与加强筋布局：中部两道横向锯齿状加强筋沿罩体长度方向延伸，不用额外增加板材厚度就能大幅提升大平面的抗凹陷能力；两侧分布的异形避让槽，完全对应下方发动机点火线圈、机油加注口、线束接插件的凸起位置，装配后不会出现硬干涉。

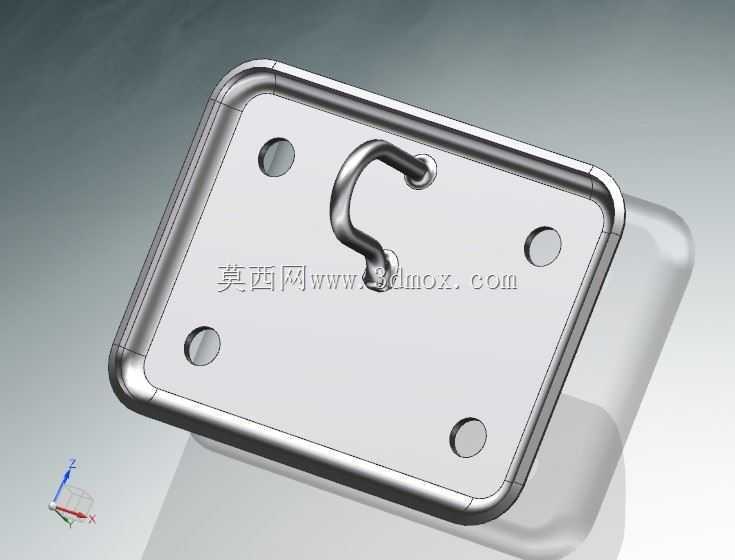

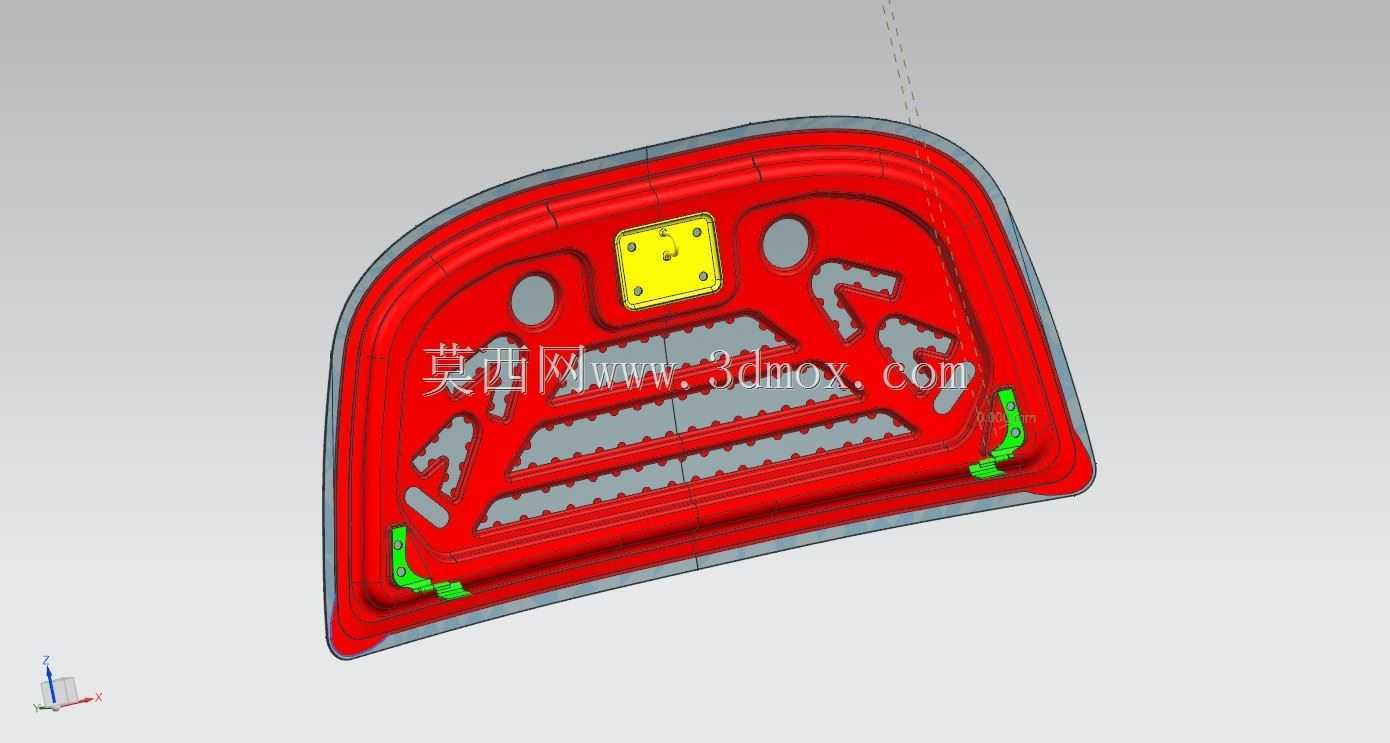

　　罩体上部居中设置了一块方形黄色安装定位座，座面预留四个固定孔位，是整个罩体的核心主固定点，装配时先通过这个点位把罩体初步卡合在发动机顶部的预设支架上，完成X、Y、Z三个方向的初定位，避免安装过程中罩体偏移。罩体下部左右两角各布置了一个绿色弹性卡扣座，属于辅助浮动固定点，卡扣采用橡胶减震材质，一方面抵消发动机工作时传递到罩体的高频振动，消除金属与塑料件碰撞的异响，另一方面允许罩体在热胀冷缩时存在微量位移，避免高温下部件膨胀产生内应力导致板面翘曲。板面两侧还预留了两个圆形通孔，对应机舱内的油液检视口或者通气阀位置，保养时不用完全拆下整个罩体，就能完成部分油位检查、通气件维护操作。

　　设计阶段首先要敲定的就是安装边界：罩体的下轮廓必须完全避让发动机气门室盖、进气管路、高压线束的最高凸起，预留至少十毫米以上的安全间隙，防止发动机在怠速抖动、工况颠簸时和罩体发生摩擦；外轮廓则要和机舱两侧的翼子板加强梁、前围隔热板、散热器上护板的边缘保持均匀的配合间隙，既不能缝隙过大影响外观整体性，也不能间隙过小导致装配时挤压周边橡胶密封件。

　　建模过程中，曲面部分优先保证大面的光顺连续性，翻边区域统一设定合理的拔模斜度，兼顾后续注塑或者冲压成型的脱模需求；所有加强筋的厚度按照主体壁厚的零点六到零点八倍设计，避免成型时出现缩痕；固定点位的布局遵循“一点主定位、两点浮动支撑”的原则，三个固定点形成稳定的三角形支撑，拆装时只需解开下部两个弹性卡扣，掀开罩体即可脱离主定位座，维修操作十分便捷。

　　实际装车验证时，还要重点关注热害边界：罩体内侧和发动机排气侧高温部件之间要预留足够的隔热空间，必要时可在内侧对应区域粘贴隔音隔热棉，进一步削弱发动机运转的高频噪音传递到驾驶舱，同时阻挡部分热量直接烘烤罩体表面，延缓塑料材质老化。整个部件的结构完全围绕整车量产装配、售后维护、NVH性能优化的实际需求展开，没有多余的冗余结构，每一处镂空、筋位、固定点都对应明确的工程用途。
