电力变压器钣金安装固定托架

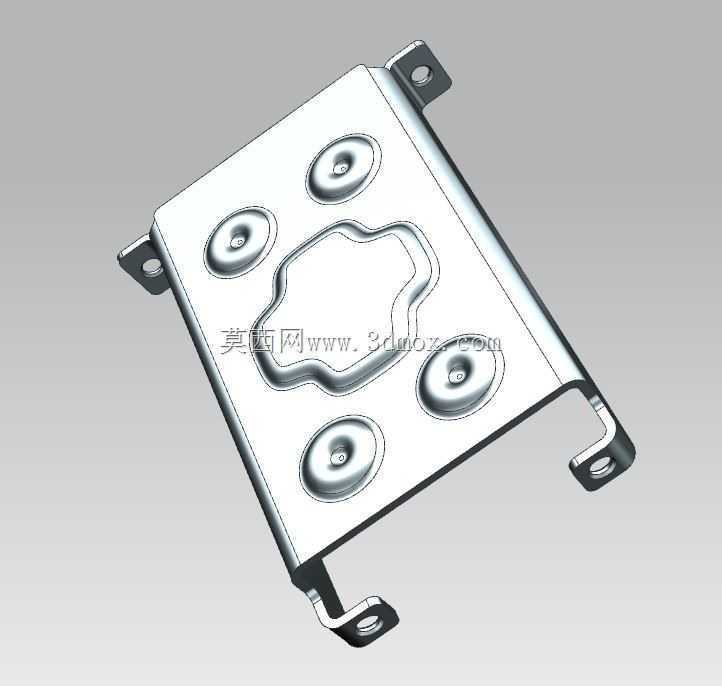

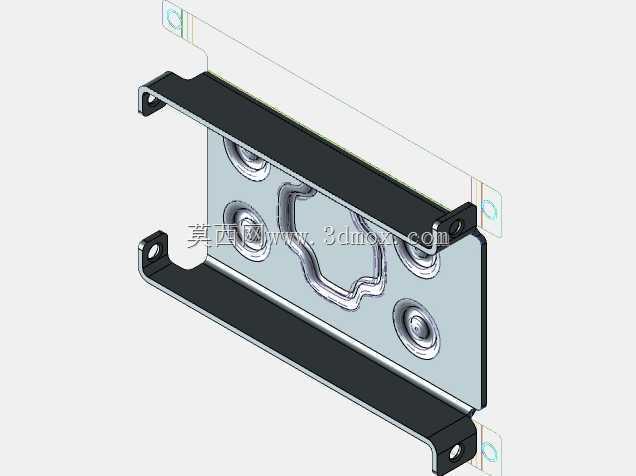

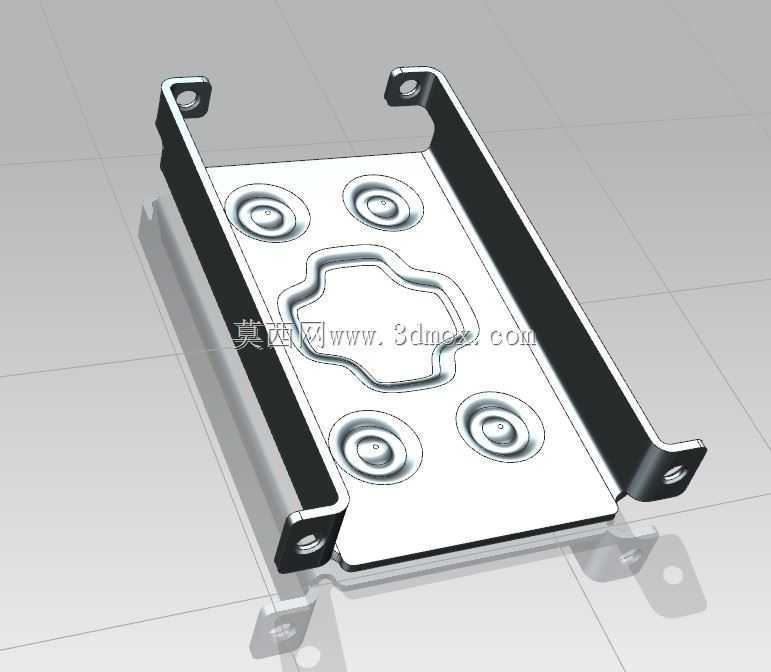

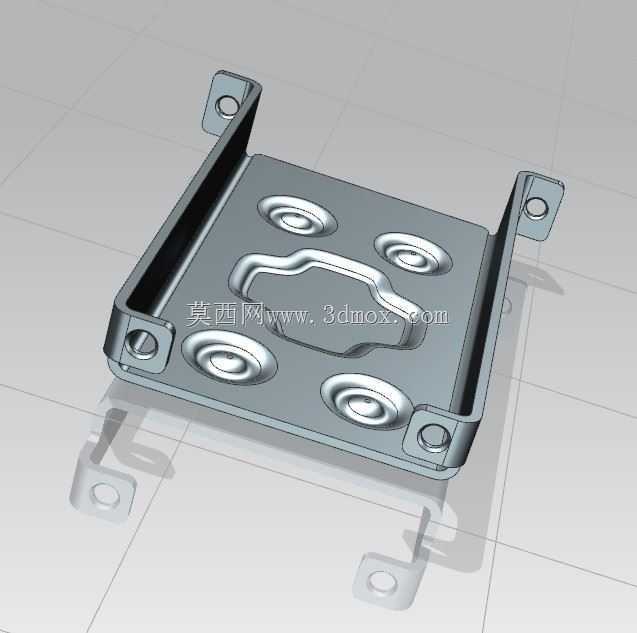

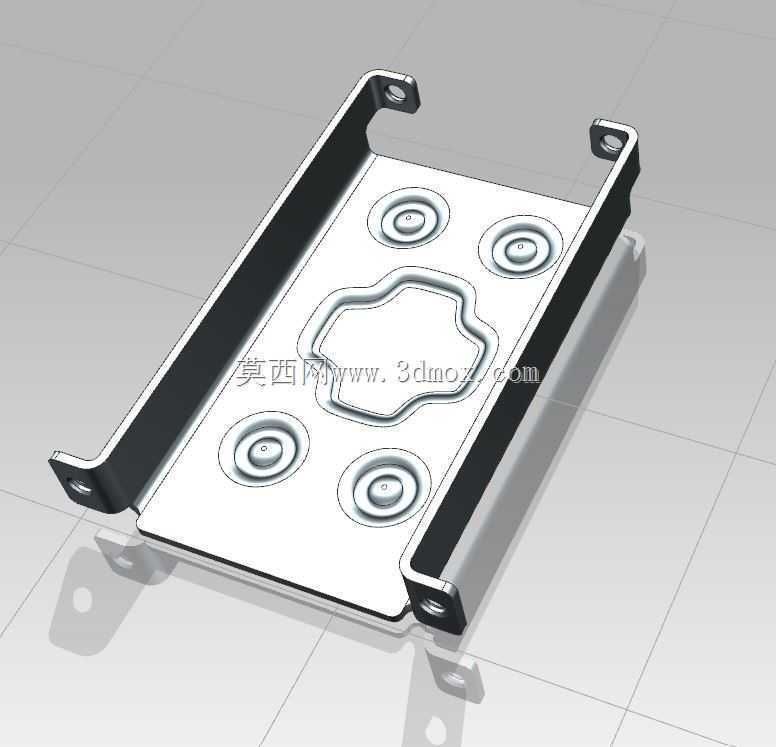

　　这套钣金托架是电力变压器配套安装体系里的承托固定件，主要承担变压器本体在柜体、机箱或设备舱内的定位、支撑与隔振作用。从结构形态看，零件采用薄板冲压折弯一体成型，底板为矩形承托面，两侧向上折弯形成带安装孔的立耳，整体呈U型槽状，这种构型在小中型变压器、电抗器及电源模块的装配中十分常见。

　　底板面上分布有五处环形拉伸凸台，中心一处为异形轮廓凸筋，四角各一处圆形鼓包。这些凸台并非装饰特征，而是典型的钣金加强与定位结构：圆形鼓包通过拉伸成型提高薄板局部刚度，减少承托面在变压器自重及振动工况下的凹陷变形；中心异形凸筋则沿板面形成连续的加强肋，显著提升底板的抗弯截面模量，使较薄的板材也能获得足够的承载能力。凸台顶面同时充当变压器底面的支撑点，将面接触改为多点接触，既便于控制装配高度，又能在接触面之间留出间隙，利于散热与装配公差吸收。

　　两侧折弯立耳对称布置，耳端各开有安装孔，孔位经过翻边或压印处理以增强局部强度。立耳与底板之间的折弯圆角、折弯系数及回弹补偿，都是建模时需要重点还原的工艺细节。立耳上的孔用于穿装螺栓，将托架整体固定到机柜骨架、安装梁或设备底板上；而变压器本体则可通过底板上的预留孔位或凸台定位，借助螺钉、压条或绑扎方式固定在托架承托面上，形成“变压器—托架—柜体”三级传力路径。

　　从安装边界看，托架外形长宽方向由变压器底面轮廓决定，两侧立耳高度需容纳变压器底部接线空间并保证螺栓操作余量；耳端孔距则要匹配机柜标准安装梁的孔系，确保互换性。设计时需校核薄板厚度、折弯高度与凸台拉伸深度之间的比例关系，避免拉伸区域出现减薄开裂或折弯干涉。建模过程中，折弯线位置、中性层系数、凸台拔模斜度及孔边距都应按实际冲压工艺设定，以便后续展开下料与模具工序直接引用。

　　在实际应用场景中，这类托架广泛用于配电柜、箱式变电站、工业电源及控制设备内部，工作环境往往伴随设备运行产生的持续微振动。多点凸台支撑配合螺栓刚性连接，既能限制变压器在运输和运行中的窜动，又能通过凸台的微小弹性变形缓冲部分振动能量。板面镂空与凸台间隙形成的空气通道，还有助于变压器底部空气流通，降低局部温升。

　　结构设计思路上，整件遵循“以薄代厚、以形补强”的钣金设计原则：不依赖额外焊接加强筋，而是通过拉伸鼓包、凸筋和折弯立壁自身的几何形状提升刚性，减少零件数量与焊接工序，降低成本并避免焊接变形。对称布局保证受力均衡，安装孔标准化便于系列化派生——当变压器容量变化时，只需调整底板长宽、凸台位置及立耳高度，即可快速形成同系列托架。

　　对于三维建模从业者而言，还原该零件的关键在于准确表达冲压凸台的成型特征、折弯区域的圆角过渡以及孔位与凸台之间的位置公差；曲面过渡处的光顺性直接影响后续有限变形分析与展开计算的可靠性。整体而言，这是一件结构简洁但工艺特征完整的典型钣金承托件，涵盖了折弯、拉伸、冲孔、局部加强等多种冷冲压工艺要素，对理解变压器安装固定方式与钣金结构设计逻辑具有实际参考价值。
