化油器连接接头结构三维设计

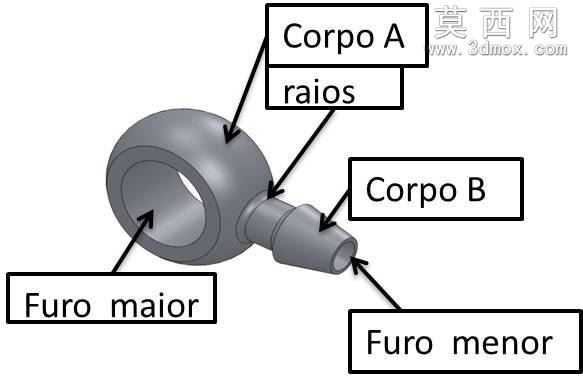

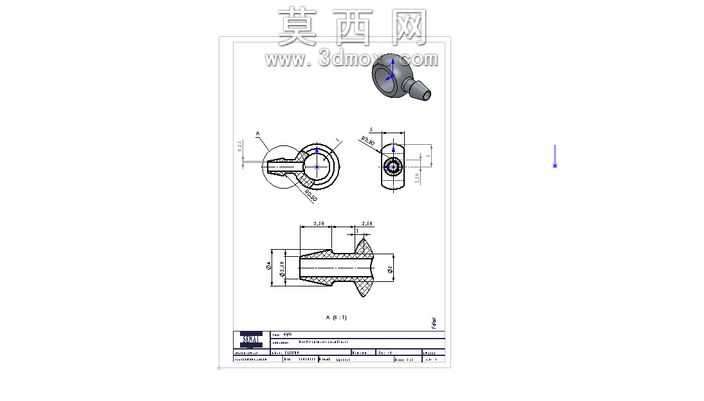

本作品为化油器配套连接接头的三维结构设计，采用SolidWorks软件完成全参数化建模，整体结构分为两大主体段，分别为大径连接主体CorpoA与小径转接段CorpoB，建模过程中先以旋转特征构建整体回转基体，精准控制大端内孔Furomaior与小端内孔Furomenor的孔径公差，保证两端分别适配化油器接口与对应燃油管路的装配尺寸要求。建模阶段对CorpoA外球面的过渡圆角raios做了精细化处理，通过多段圆弧相切约束实现球面与柱面的顺滑衔接，既避免结构应力集中，也符合实际零件的加工工艺特性。材质配置上选用常用的金属燃油接头材质，渲染时赋予亚光金属质感，还原金属机加工零件的表面纹理，通过环境光遮蔽效果凸显各段结构的轮廓边界，清晰展示内外流道的贯通结构。设计思路围绕化油器燃油通路的连接需求展开，大端内孔用于对接化油器的对应油路接口，小端内孔用于连接燃油输送管路，整体一体成型的结构避免了多件拼接带来的渗漏风险，各段外径尺寸经过匹配性设计，既保证装配时的结构强度，也控制整体重量满足轻量化安装要求。建模过程中对所有配合面做了公差预留设计，可直接导出工程图用于后续的机加工生产，结构上无冗余特征，所有倒角、圆角均符合机械加工的工艺规范，能够直接适配小型燃油动力设备的化油器组装需求，作为电机配套化油器组件的子部件，可直接导入总装配体完成配合约束，实现整体油路系统的连通验证。
