轮式复古火炮结构三维数模

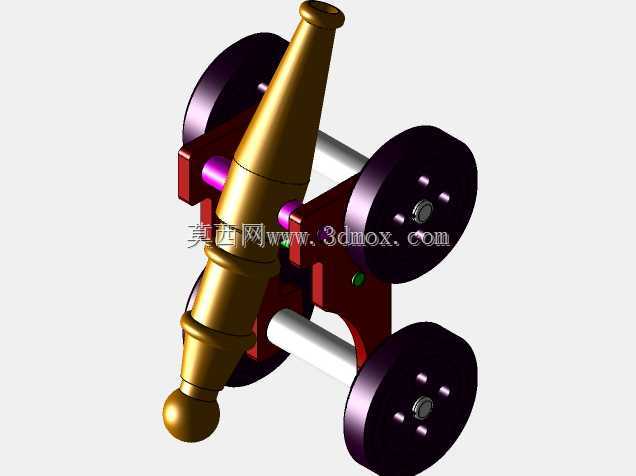

　　该轮式古炮结构数模还原了早期滑膛火炮的典型机械构造，整体采用炮身与轮式炮架分体装配的设计逻辑，炮管为锥段加直段的组合结构，尾部设置球形堵头结构，既还原了古炮的配重平衡设计，也为后续结构受力仿真预留了装配基准。炮架部分采用双侧架体搭配横向连接轴的框架结构，架体上预留炮管俯仰调节的铰接安装位，可实现炮管一定角度的俯仰调整，匹配早期火炮的射角调整需求。行走部分采用四个大直径辐条式滚轮，滚轮通过金属轴套与架体连接，滚轮轮缘做了加厚处理，适配早期非硬化路面的移动需求，架体与滚轮之间设置了简易的轴端限位结构，避免行走过程中滚轮脱出。

　　从应用场景来看，这类结构可用于历史场景复原展示、科普教具制作、文创周边结构设计，也可作为古典机械结构教学的演示案例，帮助从业者理解早期重型器械的受力平衡、移动机构设计思路。设计过程中优先保证了各部件的装配干涉检查，炮管与架体铰接位的配合间隙控制在合理范围，既满足虚拟装配的运动仿真需求，也预留了实物3D打印制作的公差余量。整体结构的安装边界以滚轮接地面为基准，炮管最大仰角状态下的整体高度、水平状态下的前后长度都做了合理的比例控制，架体的横向宽度匹配滚轮的轮距设计，保证静止状态下的结构稳定性，不会出现侧翻风险。

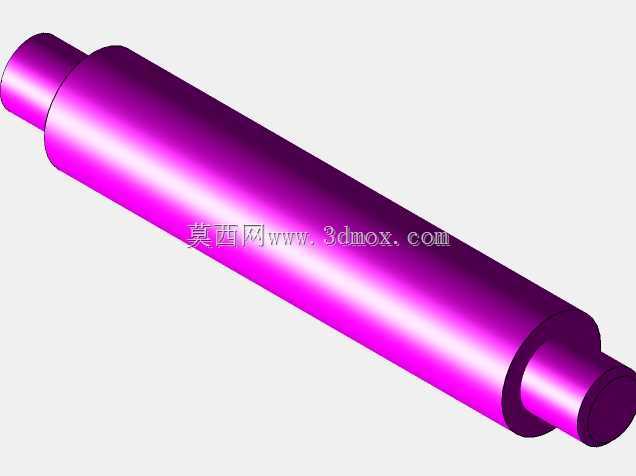

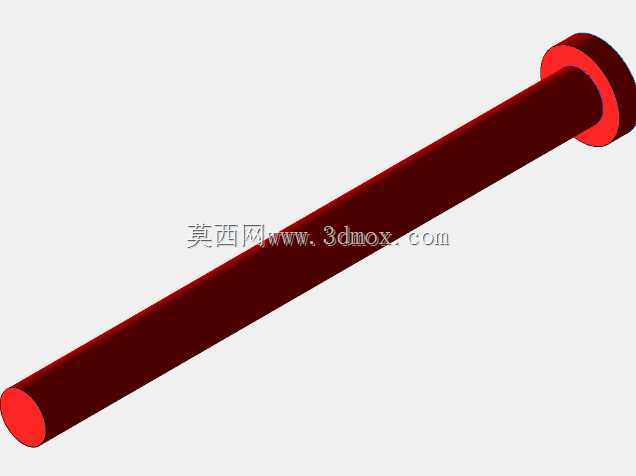

　　炮管表面做了阶梯式的加强段设计，既还原了古炮为承受膛压设置的加强箍结构，也在数模中通过不同直径的柱面拼接实现，避免了复杂曲面带来的建模冗余，架体部分的加强筋结构也做了简化处理，在保证结构视觉还原度的前提下，降低了模型的面数，适配不同场景的使用需求。各连接部位的轴、孔配合都采用基孔制的公差设计逻辑，横向连接轴与架体安装孔采用间隙配合，方便装配与拆卸，滚轮与轴之间预留了转动间隙，可实现滚轮的自由转动，满足运动演示的需求。
