台式风扇金属防护网格结构设计

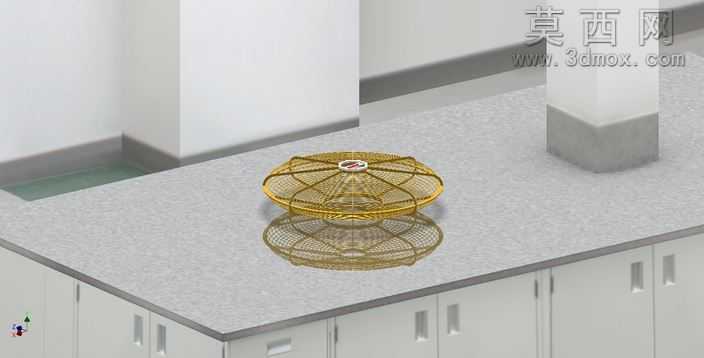

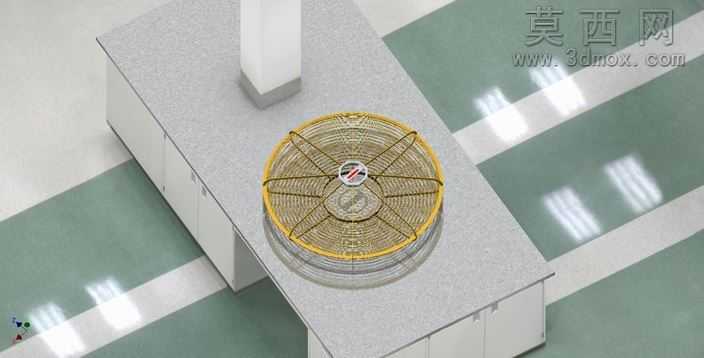

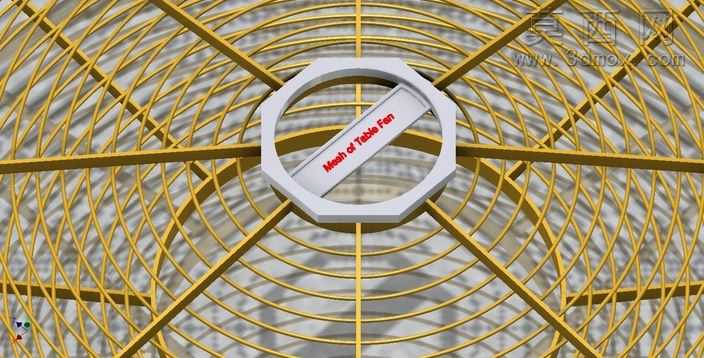

本作品为台式风扇的防护网格三维结构设计，整体采用放射状加环形环绕的经典网罩布局，通过三维建模软件完成全参数化结构搭建。建模过程中首先确定中心固定基座的八边形轮廓，作为整个网格的受力支撑核心，基座中心预留风扇转轴的避让空间，边缘做圆角过渡处理避免应力集中。外围网格部分以中心基座为原点，均匀分布八根主支撑筋条呈放射状向外延伸，筋条采用等截面矩形结构，保证足够的结构强度同时控制整体重量。环形环绕的金属丝采用等间距螺旋排布逻辑，每一圈环形丝都与放射状主筋条做交叉绑定约束，建模时通过阵列命令快速生成多圈环形结构，再通过布尔合并操作将所有筋条与环形丝整合为单一整体构件。材质设置上，主支撑筋条与环形金属丝均赋予亮面金色金属材质，调整金属粗糙度参数模拟电镀铁艺的光泽质感，中心基座赋予哑光浅灰色硬质塑料材质，通过材质对比清晰区分不同功能的结构部件。结构设计层面充分考虑风扇防护的实际使用需求，网格间隙控制在安全范围内，既保证足够的通风通过率，又能避免异物触碰内部扇叶，放射加环形的结构布局能够将外部冲击力均匀分散到整个网罩面，提升整体抗形变能力。渲染阶段采用柔和的顶光加侧补光方案，突出金属网格的线条层次感与材质反光效果，清晰展现每一处结构的连接细节与排布逻辑，整体结构兼顾防护安全性、通风效率与外观美观度，可直接用于台式风扇的产品结构验证与生产开模参考。
