带法兰盘的工业套接连接构件

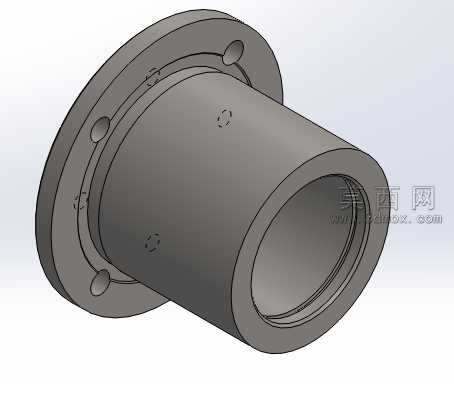

该套接字构件采用三维参数化建模方式完成整体设计，建模过程中先以回转特征构建主体筒状基础结构，通过草图绘制筒身内外径轮廓，经回转命令生成空心筒体的基础形态，保证筒壁厚度均匀一致，内壁预留适配对应管件的配合公差，确保套接装配时的同轴度与配合精度。随后在筒体一端通过拉伸凸台命令生成一体式法兰盘结构，法兰盘与筒体衔接处做圆角过渡处理，避免应力集中问题，提升构件整体结构强度。法兰盘上按照圆周均布规则绘制多个安装孔位，通过阵列命令完成孔位的均匀排布，孔位尺寸适配标准紧固件规格，满足法兰对接时的安装锁紧需求。筒身表面额外设置多组定位凹点特征，通过拉伸切除命令生成，用于装配时的周向定位，防止套接后出现相对转动。材质配置上为构件赋予哑光金属材质，模拟碳钢材质的表面质感，调整材质粗糙度参数还原金属零件的真实哑光效果，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现构件的轮廓结构、孔位分布与筒身内外的形态细节，避免阴影过重遮挡结构特征。设计过程中充分考量构件的实际使用场景，一体式法兰与筒体的结构设计减少了分体装配的误差累积，筒身长度与法兰盘直径的比例经过优化，既保证套接后的连接稳定性，也控制了构件整体重量，安装孔的均布设计适配多规格对接法兰的安装需求，筒身定位凹点可配合销钉类零件实现精准周向固定，整体结构兼顾了装配便捷性与使用可靠性，可广泛应用于管路连接、轴系套接等工业传动、流体输送场景中。
