工业料斗输送终端钢架支撑结构

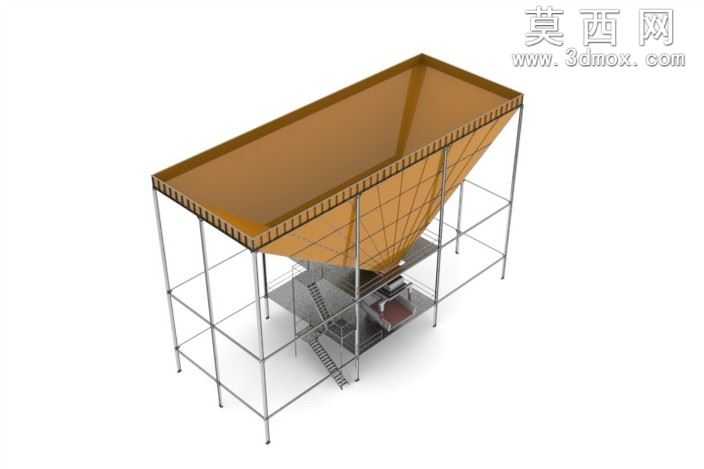

本模型采用SolidWorks完成全参数化三维建模，整体围绕工业散料存储输送的终端功能展开设计，建模过程中严格遵循机械结构设计的合理性原则，对每一处构件的尺寸比例、装配关系都做了精准约束。模型主体为上宽下窄的漏斗形储料仓结构，仓体上部采用矩形敞口设计，边缘做了加厚包边处理，既提升仓体上口的结构强度，也方便后续对接上游进料设备；仓壁采用多段斜面向下收窄的结构，斜面角度经过反复测算，能够保证散状物料依靠自重顺利下滑，避免出现物料挂壁、堆积堵塞的问题，仓壁表面通过建模软件的纹理功能添加了网格加强筋结构，模拟实际生产中仓壁的加强设计，提升薄壁仓体的抗变形能力。仓体下方配套设计了多层方管焊接的支撑钢架，钢架采用标准型材搭建，横竖支撑构件通过装配约束完全对齐，每层支撑都设置了交叉斜撑结构来强化整体框架的稳定性，四根主支撑腿向下延伸至地面，底部预留了安装固定的法兰结构，方便实际安装时与地面基础做锚固连接。钢架侧面设计了带护栏的爬梯结构，爬梯踏步、侧边护栏都按照人体工程学尺寸建模，方便工作人员攀爬至仓体顶部做检修、维护作业。仓体底部出料位置预留了出料接口，接口下方配套设计了简易的出料导槽结构，可对接下游的物料输送设备。渲染阶段采用了写实材质方案，仓体部分赋予半透明棕黄色工程塑料或耐磨衬板材质，既可以直观展示仓体内部的储料空间形态，也能模拟实际设备中仓壁内衬耐磨材料的效果；支撑钢架、爬梯部分赋予哑光银灰色金属材质，还原钢结构焊接件的真实质感；地面部分赋予浅灰色水泥材质，烘托工业设备的应用场景。整体设计思路围绕工业散料处理场景的实际需求展开，在保证结构强度、功能完整性的前提下，尽可能简化冗余构件，模型所有零件都可编辑，能够直接用于方案展示、结构校核，也可导出为通用格式用于后续的工程出图、仿真分析等工作，完整还原了工业储料输送终端的结构特征与功能逻辑。
