带锁定功能的气弹簧支撑杆结构设计

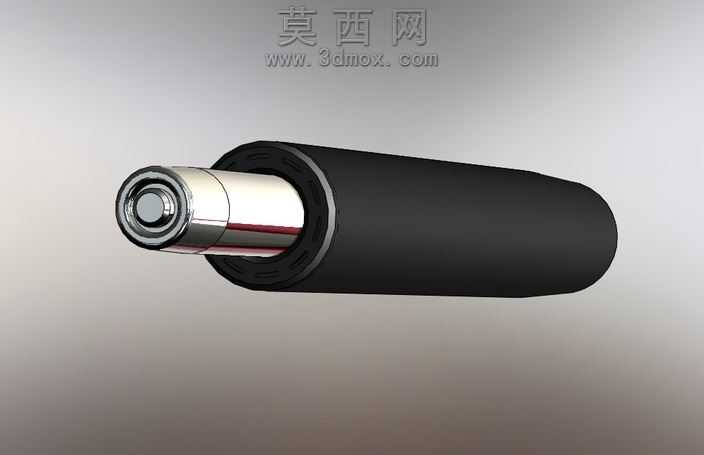

本作品为带锁定功能的气弹簧三维建模设计，采用SolidWorks完成全参数化建模，整体结构还原真实气弹簧的装配逻辑与功能特性。建模过程中首先对气弹簧的核心组成部分进行拆分建模，依次完成活塞杆、活塞组件、密封端盖、缸筒、锁定机构、外防护套等独立零件的绘制，每个零件均严格按照实际工业产品的尺寸比例进行参数设定，保证各部件装配时的同轴度、配合间隙符合真实产品的装配公差要求。渲染阶段采用金属与橡胶结合的材质表现方案，活塞杆部分使用抛光镀铬金属材质，调整反射参数模拟金属表面的高光与镜面反射效果，还原镀铬层的光亮质感；缸筒外部的防护套采用哑光黑色橡胶材质，调整粗糙度参数模拟橡胶表面的细微颗粒质感，与金属活塞杆形成鲜明的材质对比，提升模型的视觉真实度。结构设计上重点还原了气弹簧的锁定功能结构，在活塞部位设计了可锁止的阀组结构，能够模拟气弹簧在行程任意位置锁定的功能特性，内部密封结构、导向套、防尘圈等细节均做了完整建模，没有省略关键功能部件，可用于结构原理演示、装配教学等场景。设计思路围绕工业常用气弹簧的实际功能展开，兼顾外观还原与结构准确性，模型装配完成后进行了干涉检查，确保所有零件之间无不合理干涉，运动仿真可实现活塞杆的平稳伸缩与位置锁定动作，完整复现带锁气弹簧的工作状态，可作为机械设计教学、五金产品选型参考、设备结构设计的参考素材使用。
