抗振支撑隔振装置结构设计

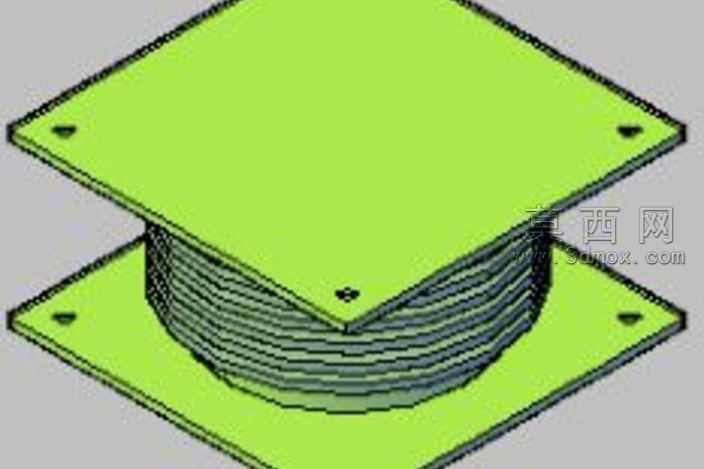

本作品为抗振支撑类隔振装置，采用三维建模软件完成全参数化结构设计，整体采用上下对称安装板搭配中部弹性隔振主体的布局形式。建模阶段首先完成上下两块方形安装基板的草图绘制，基板四角预留标准安装孔位，用于与待隔振设备、安装基座进行螺栓固定，基板边缘做倒角处理避免应力集中，同时优化安装操作的安全性。中部隔振主体采用层叠式波纹弹性结构设计，建模过程中通过螺旋线引导扫描生成连续的波纹褶皱形态，该结构可在垂直方向提供稳定的弹性形变空间，同时兼顾水平方向的抗剪切形变能力，能够有效吸收不同方向的振动能量，阻断振动传递路径。材质配置方面，上下安装板赋予金属结构钢材质，添加哑光金属质感与细微的表面磨砂纹理，还原金属构件的真实加工质感；中部弹性隔振层赋予耐候橡胶材质，调整材质的漫反射颜色为深灰黑色，添加轻微的半透明质感与表面细微颗粒纹理，模拟工业橡胶构件的真实视觉效果。渲染阶段采用正交等轴测视角展示模型整体结构，搭配浅灰色中性背景突出装置本身的结构层次，通过三点布光方案打亮模型轮廓，清晰呈现层叠结构的褶皱细节与安装板的孔位特征，同时添加柔和的环境反射提升材质真实感。设计思路上，该装置针对工业设备运行过程中产生的往复振动问题，通过上下刚性安装板保证连接强度，中部弹性层叠结构提供可变刚度的隔振性能，既可以承载上部设备的静态载荷，又能够在动态振动工况下通过弹性形变耗散振动能量，避免振动传递至安装基座影响周边设备精度，同时层叠式的结构设计相比单一弹性块具备更长的使用寿命与更稳定的抗疲劳性能，可广泛应用于精密加工设备、动力机组等需要隔振缓冲的安装场景，整体结构简洁紧凑，安装维护便捷，具备较强的工程实用价值。
