Arduino Mega2560 Pro嵌入式开发板结构设计

　　在嵌入式控制项目的硬件选型与结构适配环节，开发板的外形尺寸、接口布局、元件排布直接决定了整套控制单元的安装兼容性与后期运维便捷度，这款Mega2560 Pro开发板的三维结构设计，完全围绕紧凑型嵌入式控制场景的实际安装需求展开，没有沿用标准版Mega2560的大尺寸板型，而是将核心控制电路、通讯接口、电源管理模块全部整合在更小的板卡边界内，适配空间受限的智能设备、小型自动化模组、教学实验装置的内置安装需求。从实际工程应用场景来看，这类紧凑型开发板常被嵌入到小型智能终端、定制化工业传感节点、创客类智能装置、教学实训套件内部，作为核心控制单元承载逻辑运算、外设驱动、数据采集传输的功能，相比标准版板卡，它不需要预留多余的安装空间，能够直接固定在设备内部的预留安装位上，和驱动模块、传感模块、电源模块紧凑排布，减少整套控制单元的整体体积。

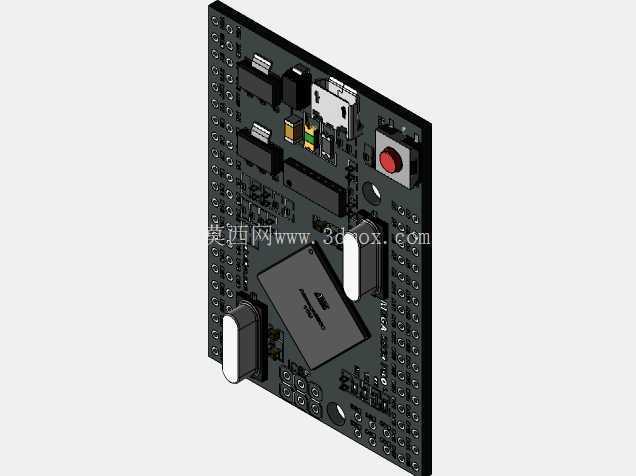

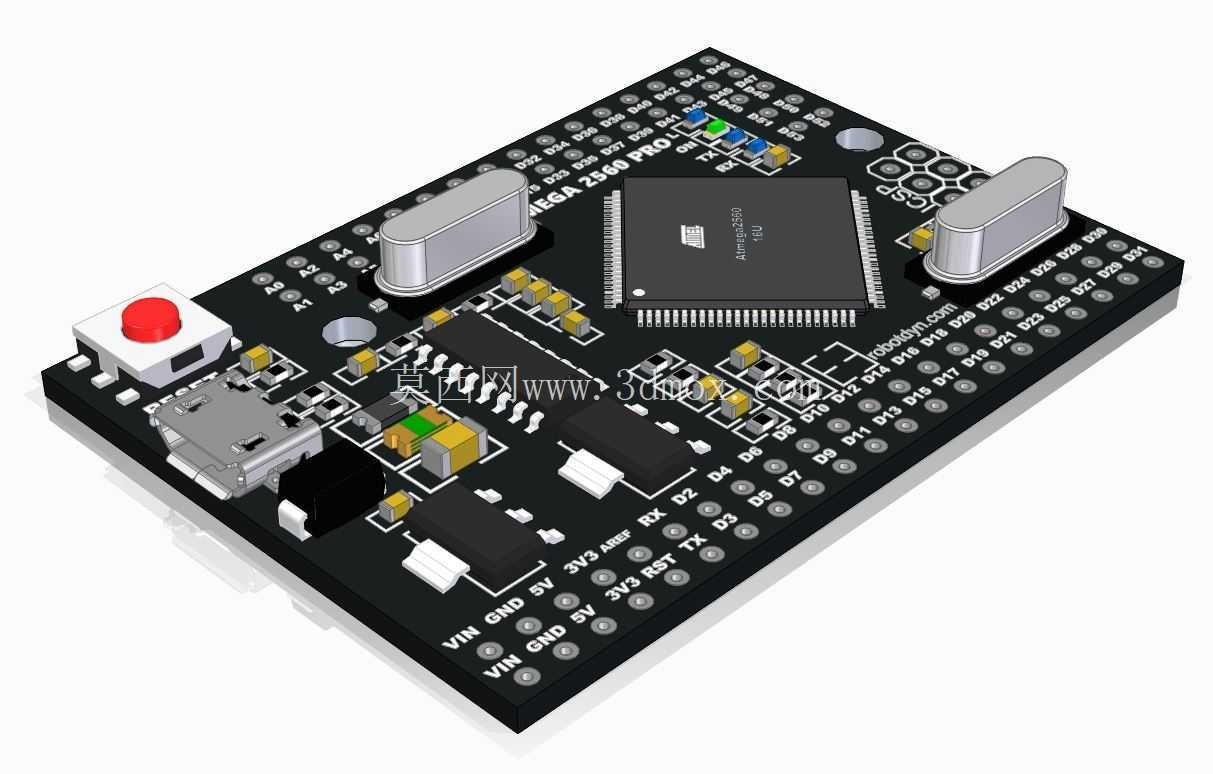

　　从设计思路上看，板卡采用黑色PCB基板作为承载基础，所有贴片元件与接插件的排布严格遵循信号流向规则，核心的ATmega2560主控芯片布置在板卡中心区域，既能够缩短各外设引脚到主控的走线长度，减少信号传输过程中的干扰，也能让周边元件均匀分布，避免局部元件过于密集导致的散热不畅问题；板卡两侧对称布置的晶振元件，分别为系统提供稳定的时钟基准，位置远离高频信号走线区域，降低时钟信号被干扰的概率；板卡边缘预留的所有IO引脚焊盘，按照电源、信号、通讯的功能分区整齐排列，引脚间距采用标准2.54mm排针间距规范，既可以直接焊接排针用于外接实验电路，也可以通过贴片焊接的方式直接集成到定制载板上，适配不同的安装连接需求。板卡上集成的Micro USB接口布置在板边侧方位置，接口边缘和板卡边缘齐平，当板卡嵌入设备外壳内部时，USB接口可以直接对准外壳上预留的调试开口，不需要额外延长转接线就能完成程序下载与串口调试；复位按键采用红色凸头轻触开关，布置在USB接口旁的板边位置，手指可以直接触达，不需要借助工具就能完成系统复位操作，调试阶段操作十分便捷；板上的电源指示、状态指示LED采用贴片封装布置在核心元件周边，能够直观反馈板卡供电状态与程序运行状态，排查故障时可以快速判断板卡基础工作状态。

　　从安装边界来看，板卡整体为矩形结构，四个角预留的安装孔位对应标准M3螺丝的安装尺寸，安装孔中心到板边的距离统一，在设计设备内部安装槽时，可以直接按照孔位坐标设计固定柱，不需要额外调整安装位置；板卡上所有元件的最高高度不超过板卡表面12mm，其中最高的元件为两侧的圆柱型晶振，其次是USB接口与复位按键，在设计设备内部的安装间隙时，只需要预留15mm的垂直安装空间，就能完全容纳整块板卡，不会出现元件和外壳或者其他板卡干涉的问题；板卡底部所有贴片元件的高度均控制在2mm以内，底部和安装面之间只需要预留3mm的间隙，就能避免底部焊点和安装金属面接触短路，不需要额外增加绝缘垫片就能满足绝缘安装要求。在接口功能的布局设计上，电源相关的引脚集中布置在板卡边缘的固定区域，5V、3.3V、GND引脚相邻排布，外接电源模块时走线最短，能够减少电源传输过程中的压降，大电流回路的走线宽度在PCB设计时做了加宽处理，能够承载外接模块的峰值电流需求，不会出现走线过热的问题；串口、I2C、SPI等通讯接口的引脚按照标准通讯协议的引脚顺序排列，外接常见的通讯模块时不需要额外跳接线序，直接用标准排线就能连接，减少接线错误的概率。

　　板上的电源管理元件布置在电源输入引脚附近，输入的电源经过滤波电容、稳压芯片处理后再输送给主控芯片与外设接口，能够过滤掉电源输入的纹波干扰，保证主控芯片运行稳定，不会因为电源波动出现程序跑飞的问题；所有贴片电阻、电容元件都布置在对应功能芯片的周边，走线长度尽可能短，减少寄生参数对电路性能的影响。对于结构设计从业者来说，在做嵌入式设备的结构设计时，可以直接调用这个三维模型完成板卡的安装位设计、接口开口对位、装配干涉检查，不需要手动测量板卡的实际尺寸与元件高度，能够大幅缩短结构设计的周期，避免因为尺寸测量误差导致的后期装配干涉问题；对于设备选型的工程师来说，通过这个三维模型可以直观评估板卡的元件布局是否满足自身设备的安装空间要求，接口位置是否和设备外壳的开口匹配，不需要拿到实物就能完成前期的适配性评估。
