贴片式6mm系列轻触按键结构设计

　　在消费电子、工业控制板卡、小型仪器仪表的PCB板级设计中，这类6mm见方的SMD轻触开关是板上人机交互触发的核心基础元件，几乎覆盖了所有需要手动触发信号输入的紧凑型电子设备场景，从手持检测仪器的功能按键、工控模块的参数设置键，到消费类小家电的操作触发键，都能见到这类元件的应用。不同于插件式轻触开关，贴片封装的设计完全适配SMT回流焊工艺，不需要在PCB上预留穿孔焊盘，能够最大化利用板上布线空间，对于高密度布板的紧凑型设备而言，这类元件的选型合理性直接影响整板的空间利用率与生产装配效率。

　　从结构设计角度看，该系列开关采用四脚贴片式固定结构，四个焊脚分别分布在底座的四个角位置，焊接后能够与PCB板面形成稳定的机械连接，相比两脚贴片结构，四脚设计可以承受更大的按压力度，在频繁按压的使用场景下不容易出现焊盘脱落、元件移位的问题。开关底座采用耐高温工程塑料材质，能够耐受SMT回流焊过程中的高温环境，不会出现壳体变形、内部触点移位的问题，保障焊接后的功能可靠性。内部采用弹片式触点结构，按压时弹片变形实现电路导通，松开后弹片复位断开电路，触发行程短，按压力度均匀，能够给操作者清晰的触发反馈，避免误触发或者触发无响应的问题。

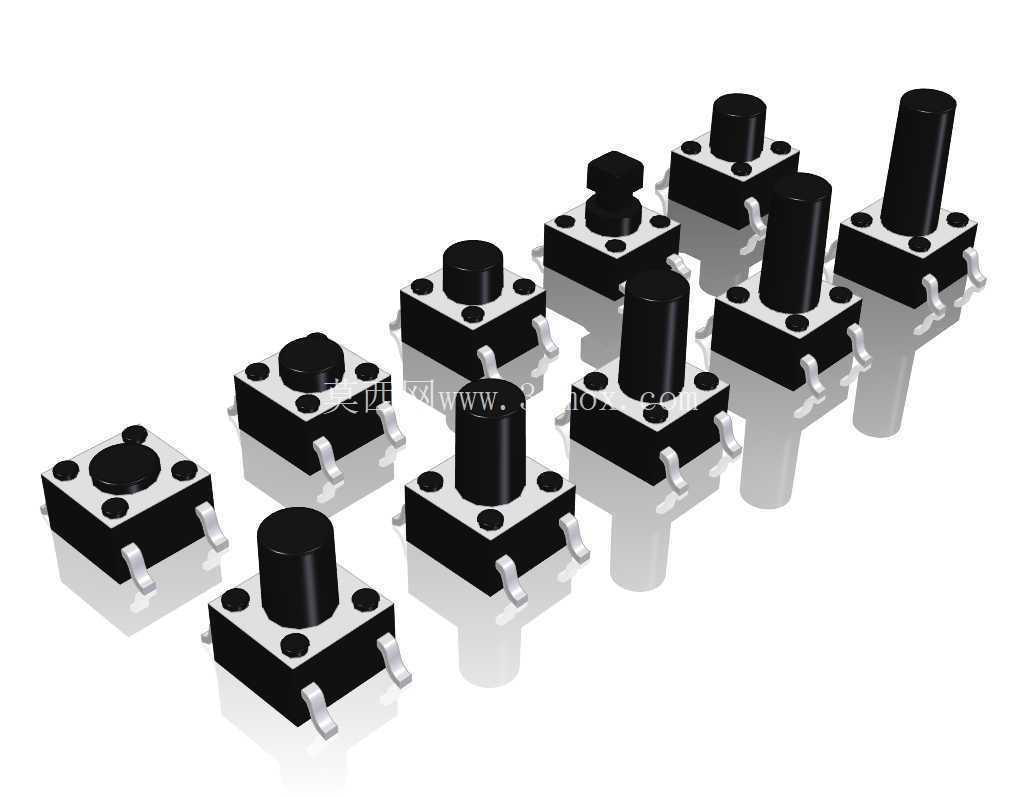

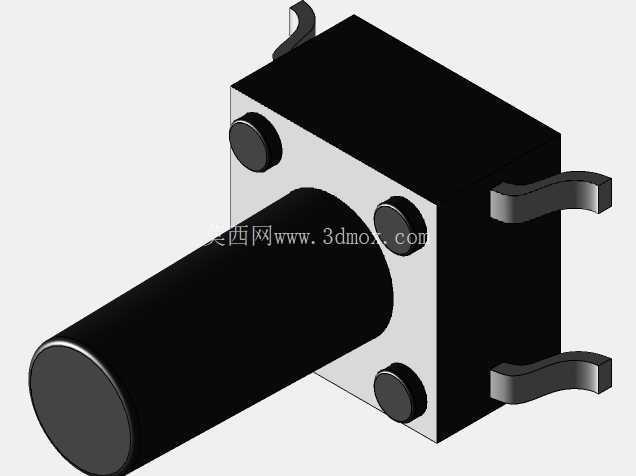

　　该系列开关覆盖了多种高度规格，从4.3mm到12mm的不同高度选项，能够适配不同的面板装配需求：如果设备面板与PCB板之间的间距较小，可以选择低高度规格，不需要额外加长按键帽即可实现面板与按键的贴合；如果面板距离PCB较远，或者需要搭配凸起式按键帽，则可以选择更高高度的规格，设计选型时不需要额外增加转接结构，直接根据面板与PCB的实际间距选择对应高度的型号即可，大幅简化结构设计流程。开关的整体外形为标准6mm×6mm正方形，焊盘尺寸完全符合行业通用封装标准，在PCB设计时可以直接调用标准封装库，不需要单独绘制焊盘，也能够兼容不同厂商同规格产品的pin对pin替换，降低供应链选型的风险。

　　在实际装配场景中，这类SMD轻触开关可以随整板其他贴片元件一起经过钢网印刷、贴片、回流焊的全流程自动化装配，不需要后续手工插件焊接，能够大幅提升整板的生产效率，减少人工装配环节带来的质量不稳定问题。开关的按压寿命满足常规电子设备的使用需求，在额定按压力度下可以实现数万次的可靠触发，对于日常使用频率的设备而言，完全可以覆盖设备的全生命周期使用需求。设计时需要注意，开关的按压方向为垂直于PCB板面方向，结构设计中要避免侧向力作用在按键柄上，否则容易导致内部弹片变形、按键卡滞，影响使用寿命；如果设备面板需要做防水设计，可以在按键与面板之间增加硅胶按键帽，将开关本体密封在壳体内部，这类6mm方形开关的外形尺寸规整，搭配硅胶密封帽的设计难度很低，不需要复杂的结构适配。

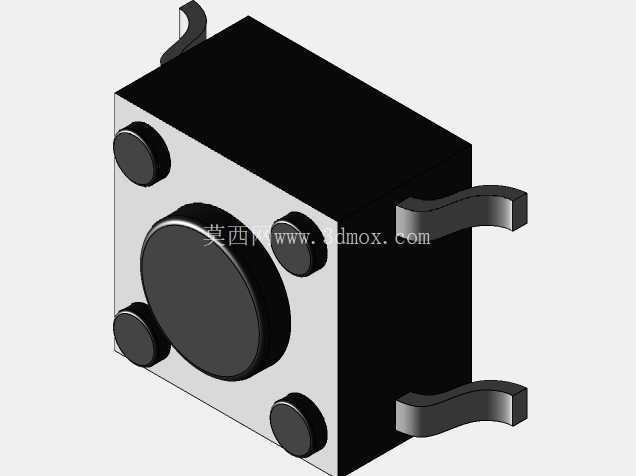

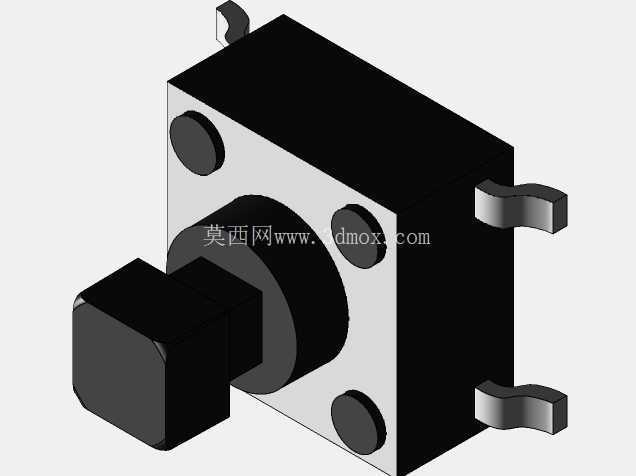

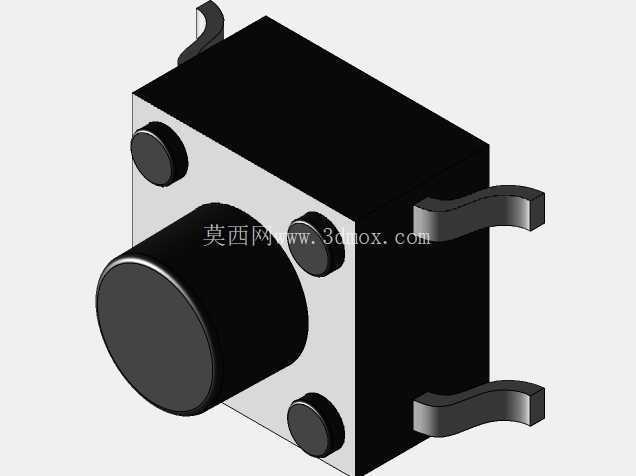

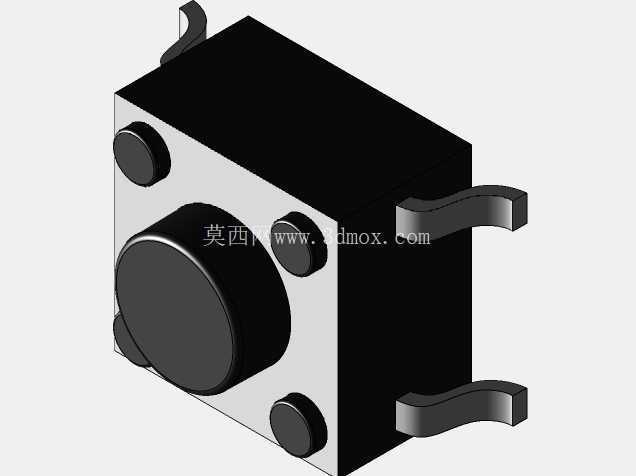

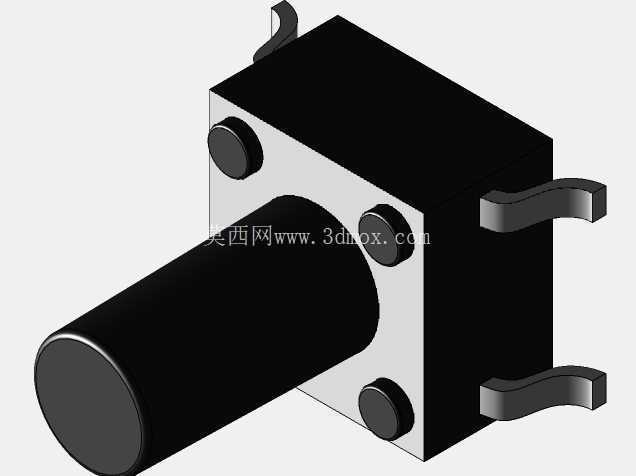

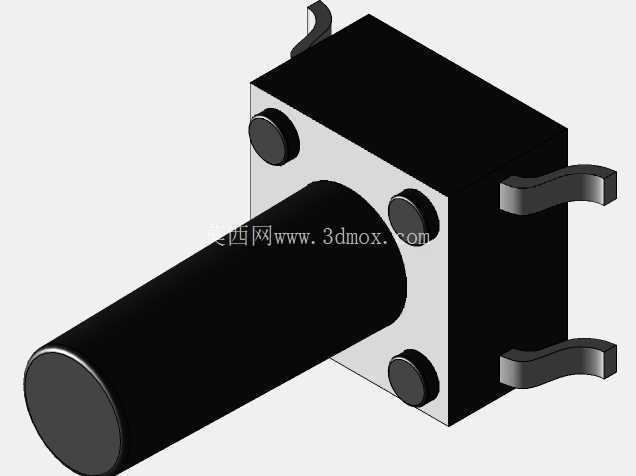

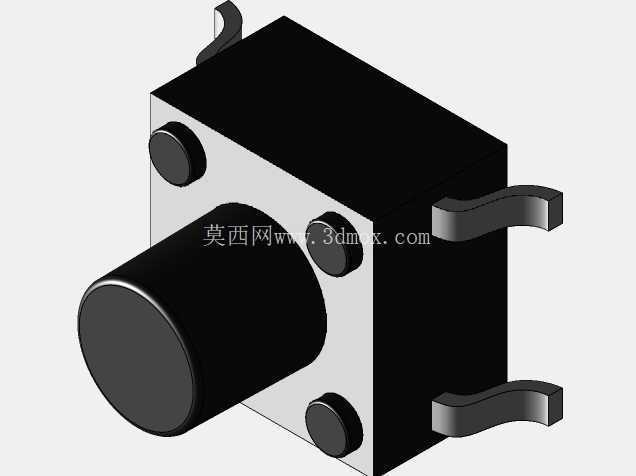

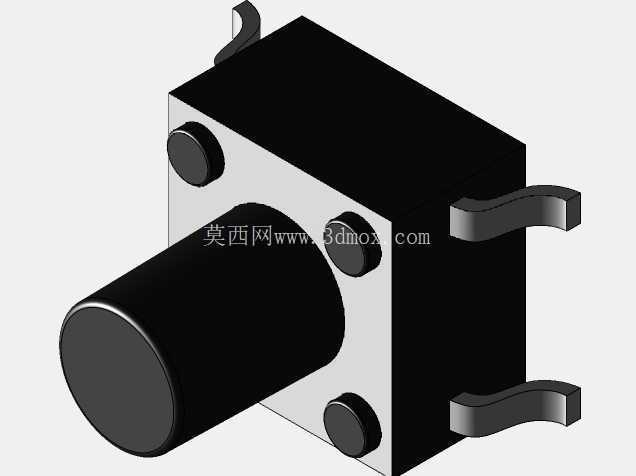

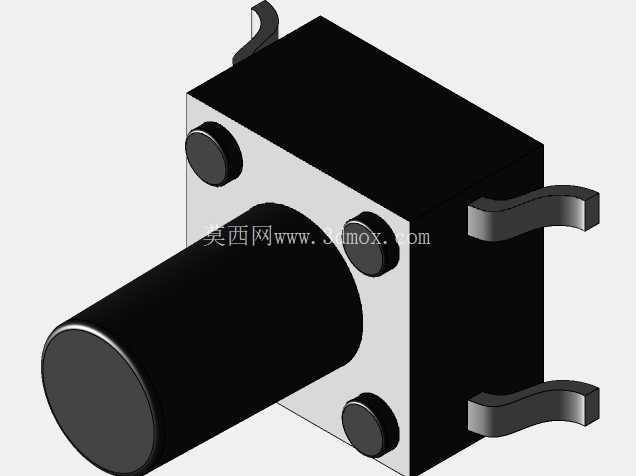

　　从三维建模的角度来看，该系列模型完整还原了不同高度规格的外形差异、焊脚的具体尺寸与位置、按键柄的直径与突出高度，在进行板级结构干涉检查时，可以直接将模型导入装配体中，验证按键与面板、按键与周边元件的间隙是否合理，避免出现装配后按键顶住面板、或者按键与周边 tall 元件发生干涉的问题。模型的细节还原度足够支撑结构评审，包括底座的倒角、焊脚的弯折角度、按键顶部的平面特征都有准确体现，不需要设计人员再根据规格书手动建模，能够节省大量的元件建模时间，提升整体设计效率。在进行面板开孔设计时，可以直接参考模型的按键柄尺寸确定开孔大小与位置，保障开孔与按键的同轴度，避免出现按键卡滞、按压偏斜的问题。
