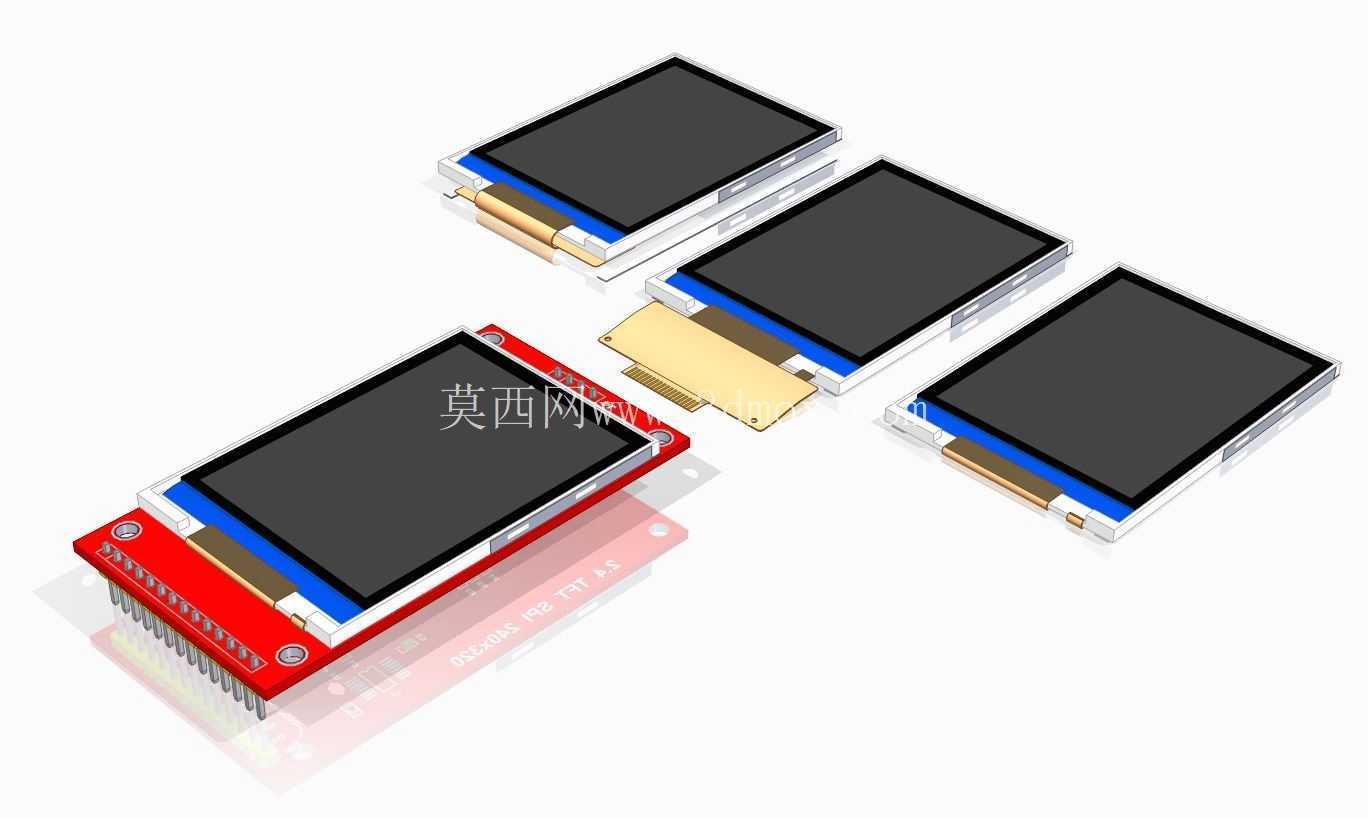

2.4英寸TFT液晶显示模组结构设计

　　在嵌入式开发与小型智能设备的硬件选型环节，2.4英寸规格的TFT液晶显示模组始终是兼顾显示效果、占用空间与接口适配性的主流选择，这类模组的三维结构设计需要同时兼顾PCB布局合理性、安装固定可靠性、FPC排线弯折冗余以及与主流开发板的适配兼容性，不能仅停留在外观曲面的还原层面。从实际工程应用场景来看，这类240x320分辨率的TFT模组广泛覆盖开源硬件开发项目、小型工业检测设备的人机交互界面、便携式检测仪器的参数显示终端、学生电子设计竞赛作品的显示单元，甚至部分小型智能家居控制节点的本地显示端，不同应用场景对模组的安装方式、接口朝向、固定孔位的要求存在明显差异，因此结构设计阶段需要预留足够的适配冗余。

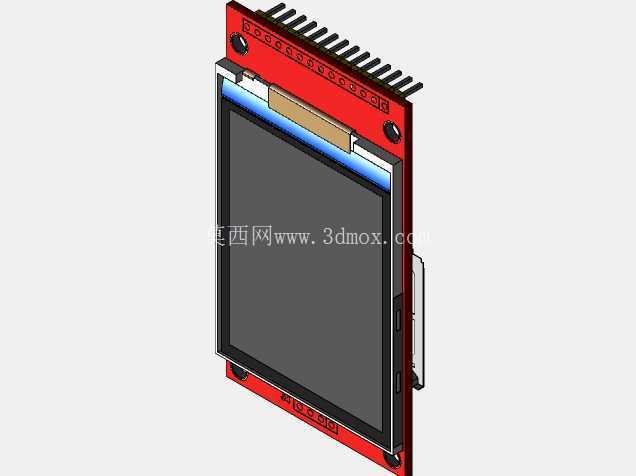

　　从产品功能特性来看，该模组采用ILI9341驱动芯片，支持SPI串行通信接口，板载SD卡插槽可直接读取存储的字库与图片资源，无需额外外挂存储模块，能够大幅降低主控芯片的资源占用；显示区域为2.4英寸TFT液晶屏，分辨率240x320，支持65K色显示，足以满足常规参数、波形、简单UI界面的显示需求，不会出现分辨率不足导致的文字锯齿、图标模糊问题。模组的PCB板采用分层布局设计，屏幕贴合区域做了下沉处理，保证液晶屏幕与PCB表面的贴合平整度，避免长期使用后出现屏幕翘起、进灰的问题；排针接口采用标准2.54mm间距设计，可直接插接在树莓派、Arduino等主流开源开发板的对应引脚上，也可通过排线进行延长安装，适配不同设备的内部空间布局。

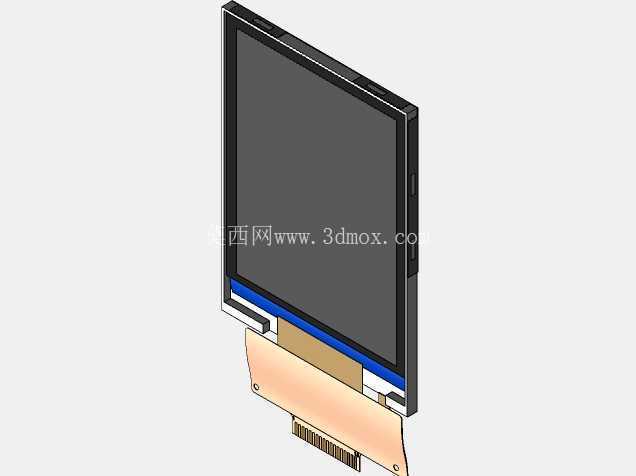

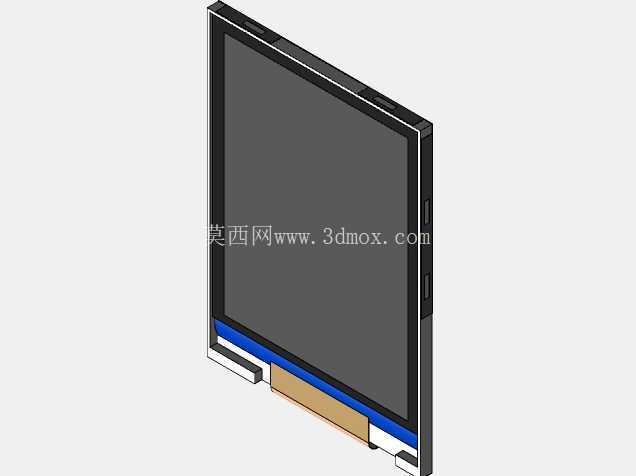

　　设计思路层面，首先需要明确屏幕的有效显示区域与黑边边界，将液晶玻璃的安装定位柱与PCB板上的定位孔做精准对位，公差控制在0.1mm以内，避免组装后出现屏幕偏移、显示区域被外壳遮挡的问题；其次是FPC排线的弯折区域预留足够的避让空间，不能在结构上对排线形成硬挤压，防止长期使用后排线断裂导致显示故障；板载SD卡插槽的位置设计在PCB板的侧方，既不会被屏幕本体遮挡，也方便用户在设备组装完成后插拔SD卡更新资源，无需拆解整个显示模组。固定孔位采用对称布局，四个角位置的金属化安装孔兼容M2螺丝固定，可直接固定在设备外壳的安装柱上，也可配合铜柱实现分层安装，适配不同厚度的设备内部空间。

　　外形尺寸与安装边界方面，模组整体PCB轮廓为矩形，长宽尺寸控制在适配多数小型设备面板开口的范围内，屏幕表面到PCB背面的总厚度包含排针高度在内不超过15mm，能够嵌入到厚度有限的手持设备外壳中；安装孔的中心距严格匹配开源硬件社区通用的2.4寸屏安装规范，用户无需重新打孔即可直接替换同规格的旧款模组，降低设备迭代的结构改造成本。排针的引脚定义顺序遵循行业通用规范，VCC、GND、SCL、SDA、DC、RES、CS等引脚顺序与主流开发板的SPI接口引脚顺序对应，减少接线时的错接风险。另外，模组的PCB板边缘做了圆角处理，避免组装时划伤操作人员的手，也防止尖锐边角刮伤设备内部的其他连接线；屏幕的背光LED供电回路做了独立走线设计，可通过主控引脚实现背光亮度调节与开关控制，在电池供电的便携式设备中能够有效降低功耗，延长设备续航时间。针对不同用户的安装需求，该结构设计同时兼容直插排针、卧贴排针两种焊接方式，对应的三维模型中预留了两种封装的焊盘位置，用户可根据自身设备的空间情况选择合适的焊接方式，无需重新修改PCB结构。
