0.91英寸OLED显示模组结构设计

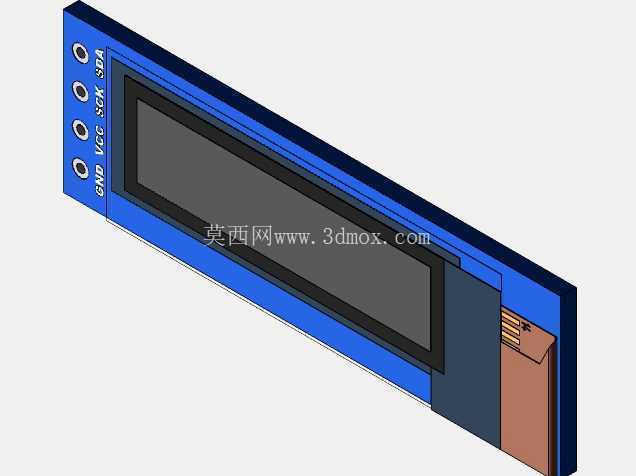

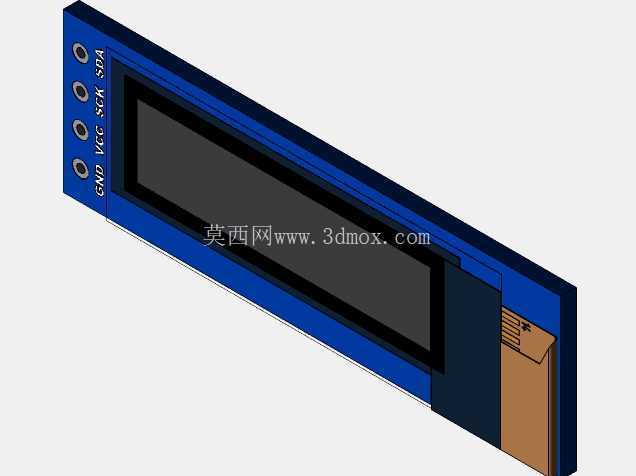

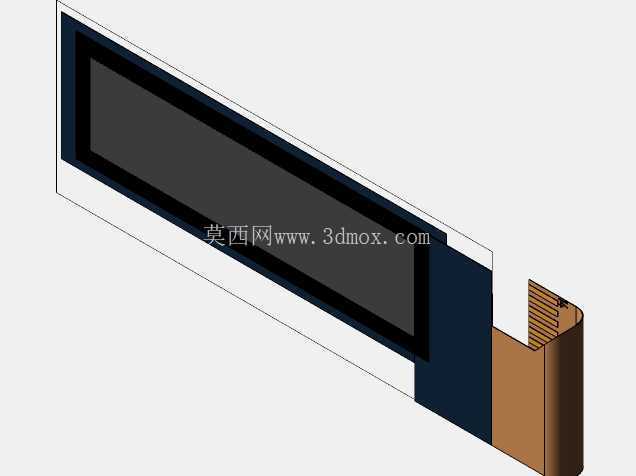

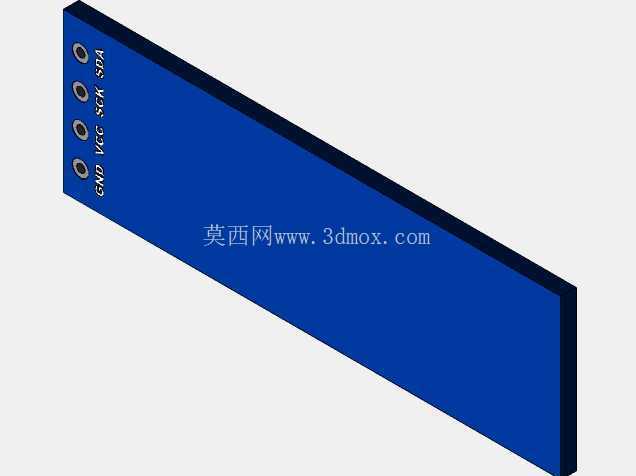

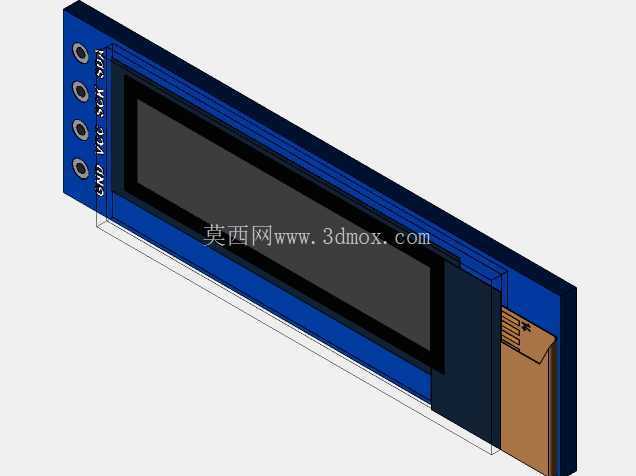

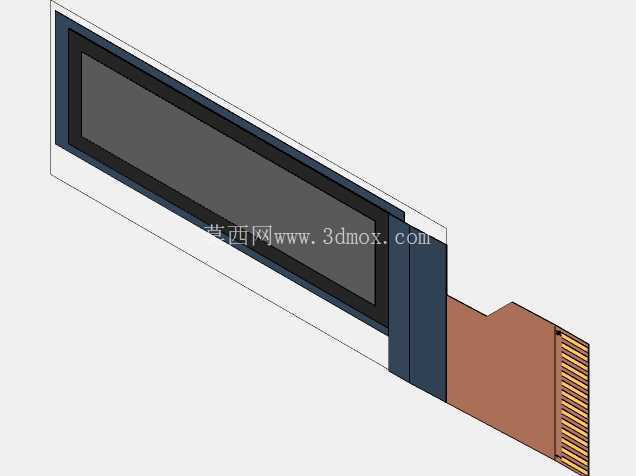

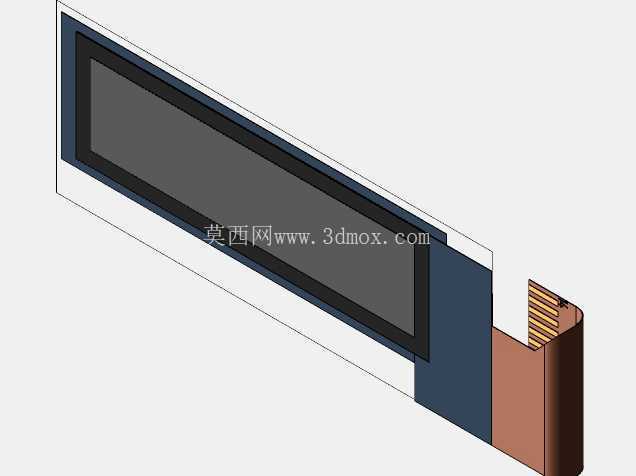

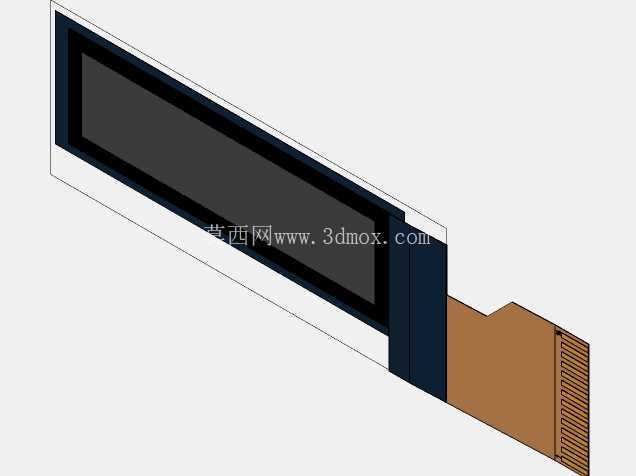

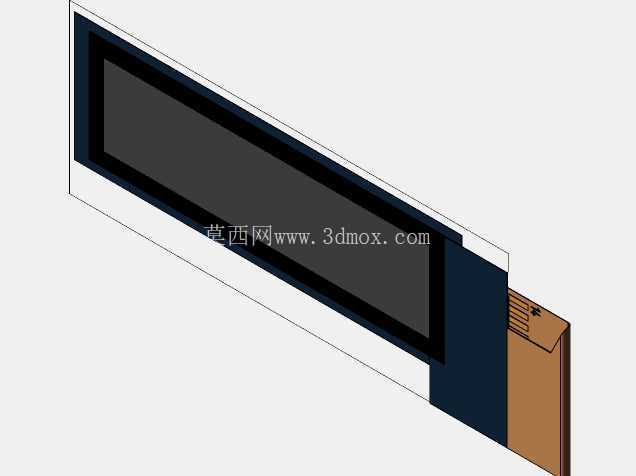

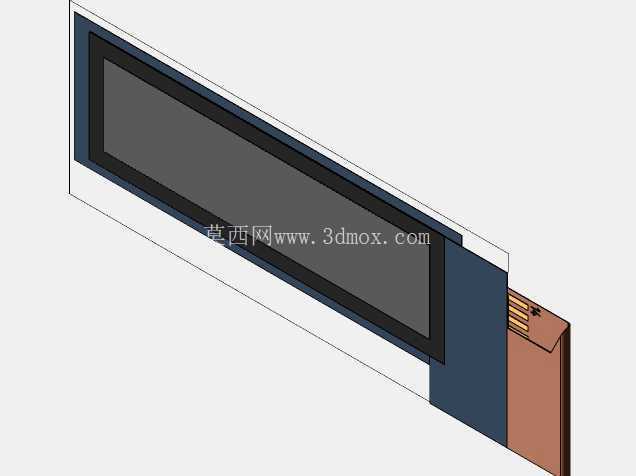

　　在嵌入式开发、小型智能硬件的结构适配场景中，小尺寸OLED显示模组的选型与结构匹配一直是结构工程师需要重点考量的环节，这类显示器件凭借自发光、高对比度、低功耗的特性，被广泛应用在手持检测设备、小型工控终端、开源硬件开发板外设、可穿戴原型设备、桌面小型仪器的状态显示界面中。本次呈现的0.91英寸OLED模组结构，完整还原了128x32分辨率SSD1306驱动方案的硬件结构细节，建模过程中特意剔除了玻璃面板的结构特征，方便结构设计人员在做整机装配干涉检查时，直接调用模组主体结构完成布局验证，避免玻璃材质的透明结构在装配仿真中出现误判。从实际工程应用的角度出发，这类OLED模组的安装边界需要重点关注FPC软排线的弯折半径，建模时保留了软排线的金手指接口段与排线弯折区的结构特征，设计人员在排布主板接插件位置时，可以直接参考模型中的排线走向预留走线空间，避免出现排线弯折过度导致的线路断裂问题。模组的PCB基板部分严格按照实际量产的板型尺寸建模，板边预留的四个安装定位孔位置与实际硬件一致，在做外壳固定柱设计时，可以直接匹配孔位完成螺柱定位，不需要额外核对硬件规格书的安装尺寸。

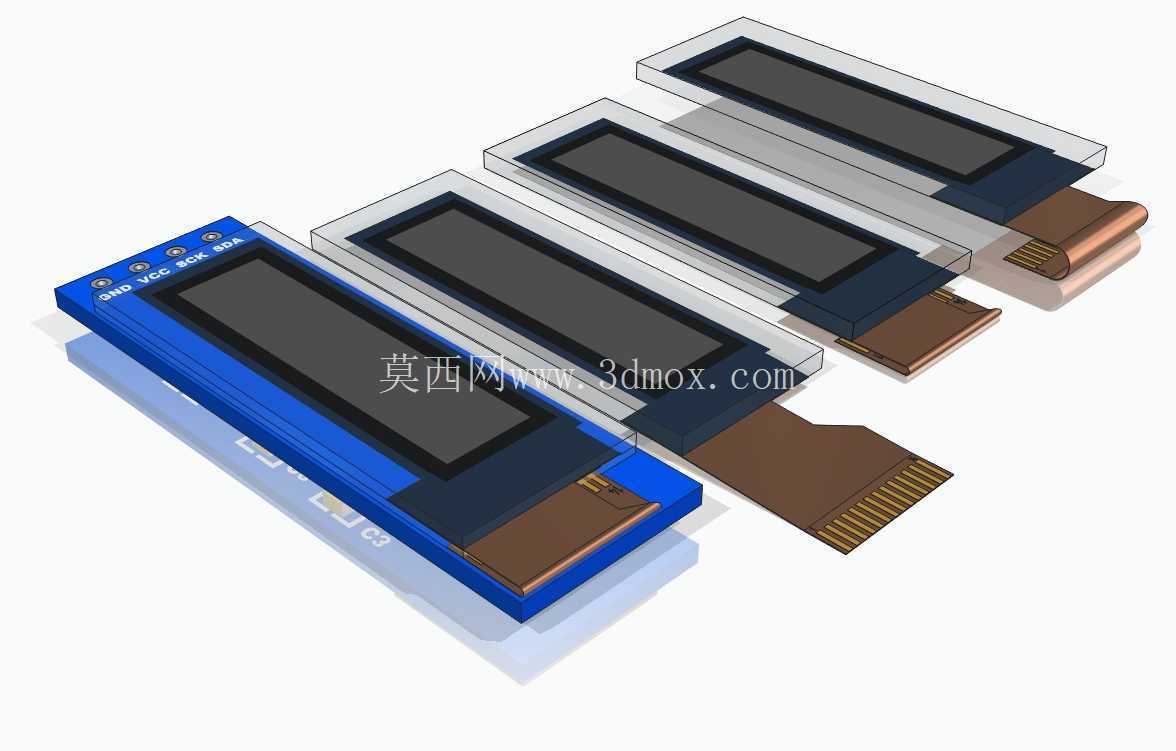

　　功能特性层面，该模组同时支持SPI与I2C两种通讯协议，建模时在PCB板端保留了协议选择焊盘的位置结构，结构设计人员在做外壳开窗时，可以根据实际选用的通讯方式，预留对应的调试焊盘操作空间，不需要额外拆解硬件核对焊盘位置。设计思路上，整个模型采用分部件建模逻辑，将PCB基板、OLED显示封装层、FPC软排线三个核心部件做了独立的实体拆分，在做整机装配时，可以根据实际装配顺序依次导入部件，模拟实际生产中的装配流程，检查各部件之间的装配间隙是否满足生产公差要求。

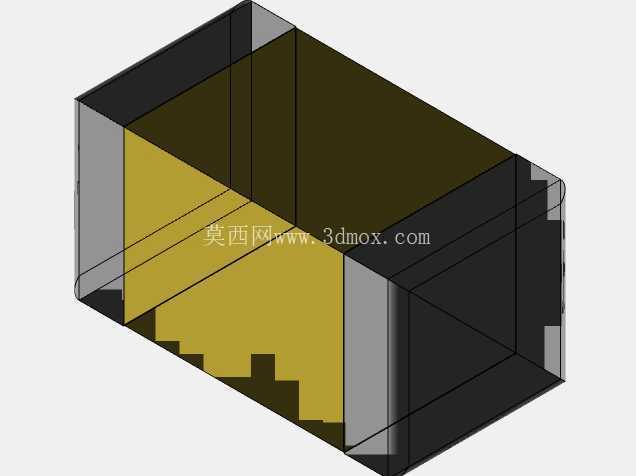

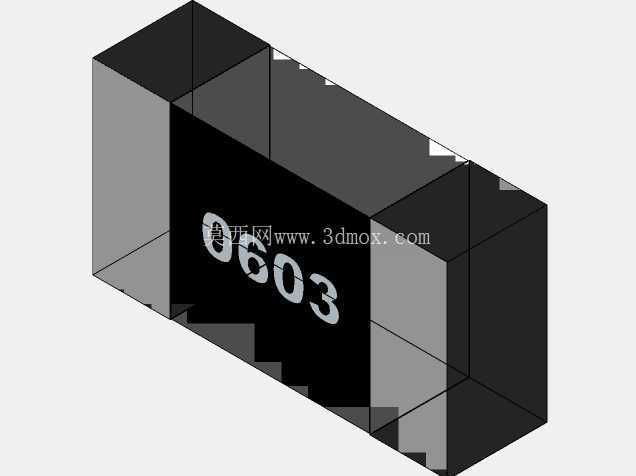

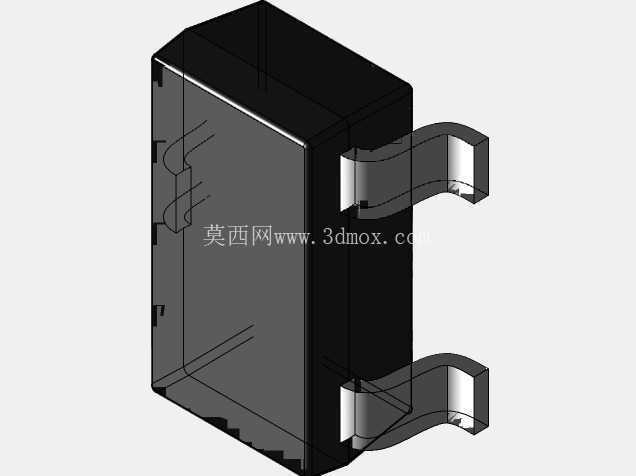

　　外形尺寸方面，模组的显示区域长宽严格匹配0.91英寸128x32分辨率的有效显示范围，PCB基板的外轮廓尺寸与量产通用款完全一致，板边的元器件高度也按照实际物料的最大高度做了还原，在做外壳屏幕开窗设计时，可以直接参考模型的显示区域边界做沉台设计，保证屏幕与外壳面板的贴合间隙控制在合理范围内，避免出现漏光或者屏幕被外壳挤压的问题。在小型手持设备的结构设计中，这类OLED模组的厚度方向尺寸是布局的关键约束，模型中完整还原了从PCB背面到显示面的总厚度，包括板端贴片电容、电阻的凸起高度，设计人员在做整机厚度堆叠时，可以直接提取厚度参数完成堆叠计算，不需要额外打样实测厚度参数。

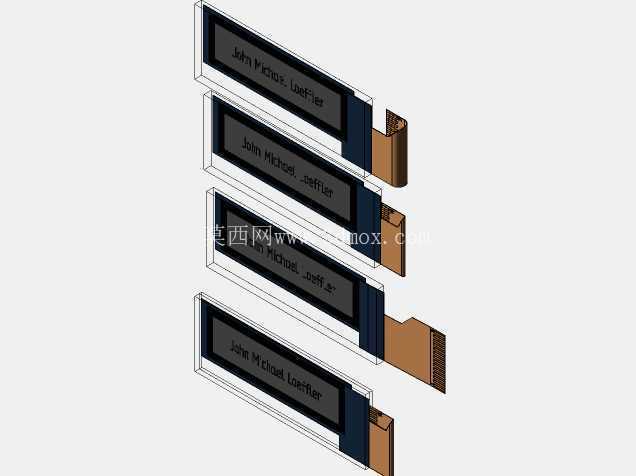

　　对于开源硬件开发场景，该模型可以直接适配树莓派、Arduino等主流开发板的扩展结构，在做扩展板堆叠设计时，可以直接匹配排针位置，检查屏幕与上层扩展板的干涉情况，避免出现扩展板安装后挤压屏幕的问题。FPC排线部分的建模采用了可弯折的实体结构，设计人员可以根据实际的主板接插件位置调整排线的弯折形态，模拟不同走线方案下的排线应力分布，选择最优的接插件摆放位置，提升产品的组装可靠性。在工业小型仪表的应用场景中，这类OLED模组常被用来显示设备运行参数、故障代码、传感器实时数值，模型中保留了屏幕表面的偏光层结构特征，在做外壳视窗的透明镜片设计时，可以参考偏光层的角度调整镜片的安装角度，避免出现屏幕显示反光、可视角度不佳的问题。整个建模过程严格遵循硬件实际的装配公差要求，各部件之间的配合间隙按照量产级别的装配公差做了预留，结构设计人员调用该模型时，不需要额外调整部件间隙就可以直接完成整机的装配仿真，大幅缩短小型智能硬件的结构开发周期。针对不同的安装场景，模型中还预留了双面胶粘贴的区域参考，在采用无螺柱粘贴固定的方案时，可以直接参考模型中的PCB背面平整区域大小选择对应的双面胶尺寸，保证粘贴强度满足跌落测试要求。
