12mm系列SMD贴片式轻触开关结构设计

　　在消费电子、工业控制板卡、小型家电的PCB板级设计中，这类12mm见方的SMD轻触开关是板上人机交互触发的核心基础元件，区别于插件式轻触开关，表贴封装的设计完全适配SMT回流焊工艺，不需要在PCB上预留插装通孔，能够大幅提升整板的贴片加工效率，同时避免插件引脚过孔带来的板层布线受限问题，在高密度布板的小型化设备中应用占比极高。

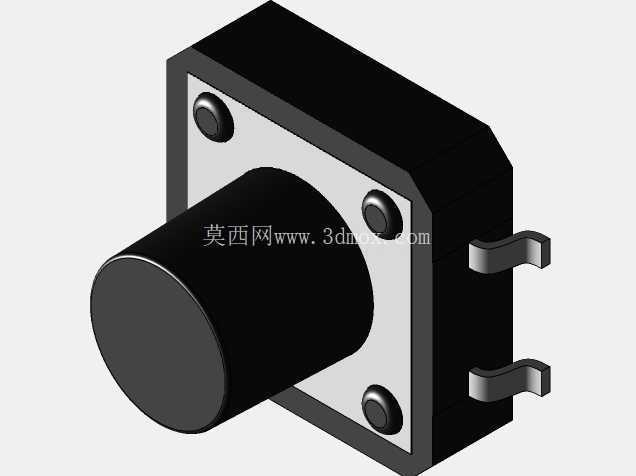

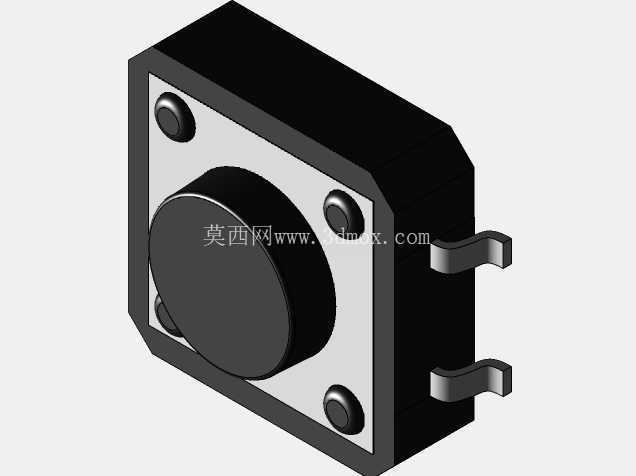

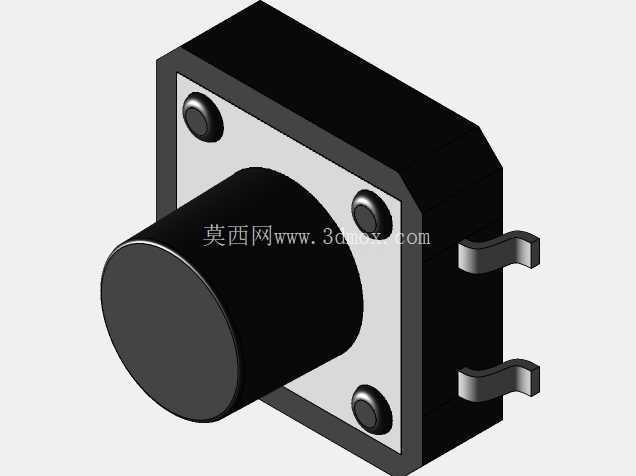

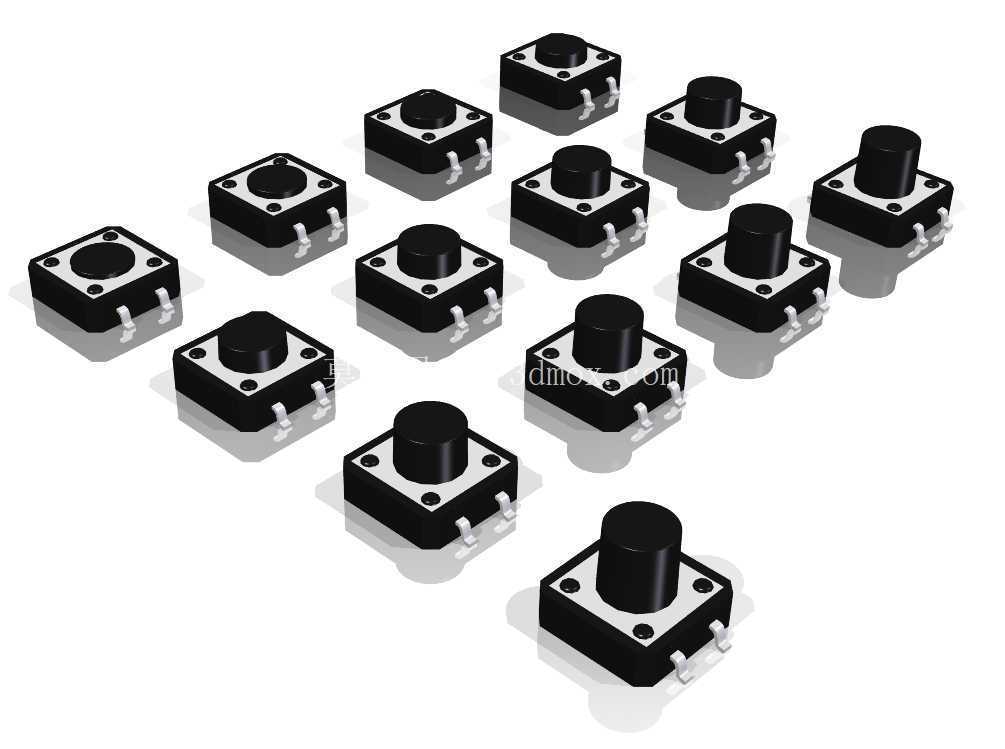

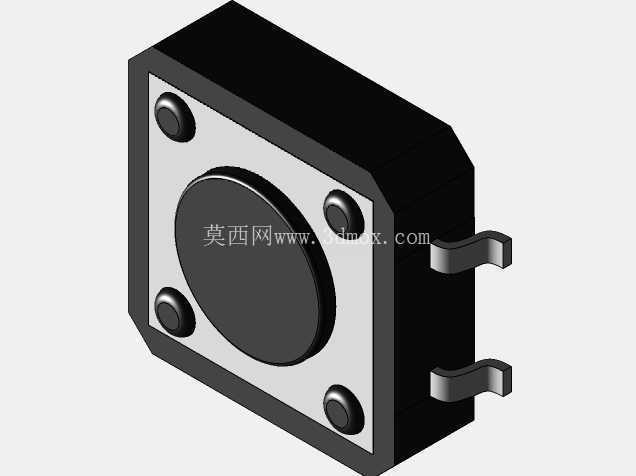

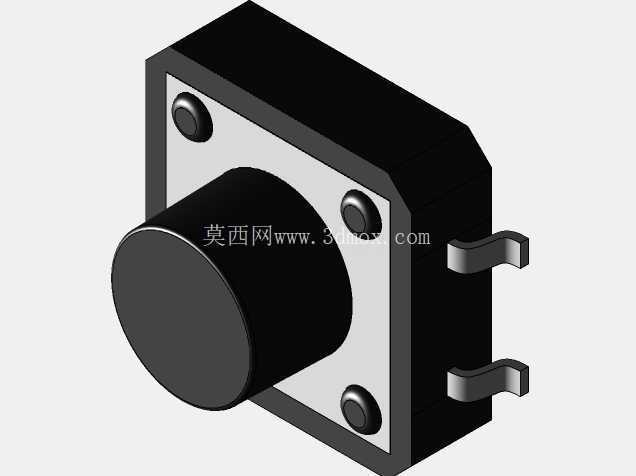

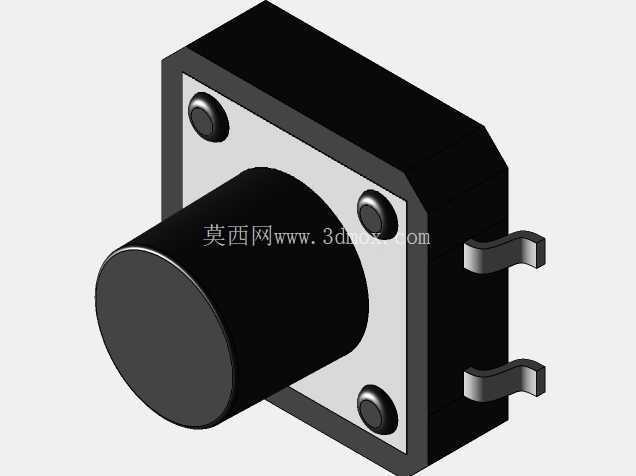

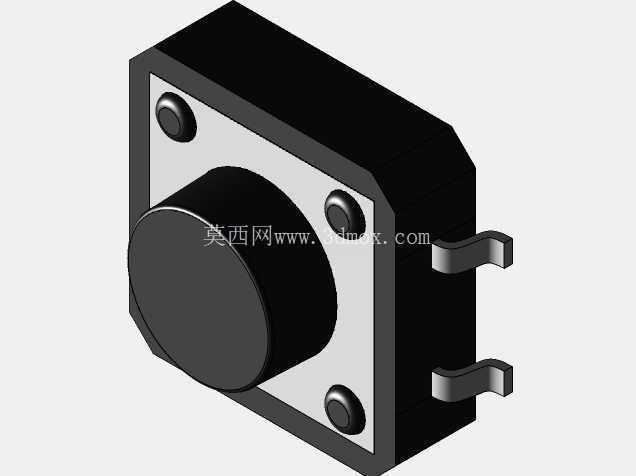

　　从实际选型适配的角度看，这个系列的开关覆盖了4.3mm到10mm区间内多档不同的按键高度，能够适配不同厚度的设备外壳、不同操作行程的交互需求：比如超薄型的便携设备会选用低高度档位，减少整机厚度占用；需要带操作键帽、或者外壳面板与PCB间距较大的设备，则可以选用高行程档位，保证按键触发的反馈手感，避免出现按键卡滞、按触无响应的装配问题。设计时所有高度档位的底座安装尺寸完全统一，焊盘布局完全兼容，硬件工程师在做方案迭代时，不需要重新修改PCB封装，只需要调整对应BOM的高度选型即可，大幅降低了板卡改版的设计成本。

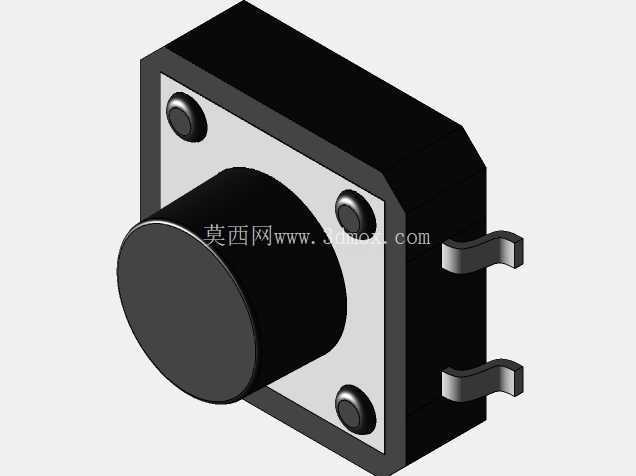

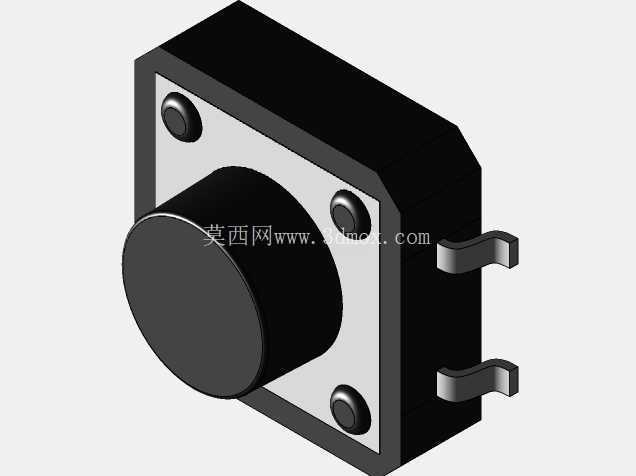

　　结构设计上，开关采用方形耐高温塑料底座，四个边角设置表贴焊盘，焊接后与PCB表面贴合牢固，能够承受常规SMT制程的高温回流环境，不会出现底座受热变形、引脚偏移的问题。底座上方的金属弹片是开关的核心触发部件，按压时弹片形变接触底部触点实现电路导通，松开后弹片自动复位实现电路断开，触发力度与行程经过匹配调校，按动时有清晰的段落反馈，不会出现虚触发、按动无反馈的问题。不同高度的开关仅调整顶部按键柱的伸出长度，核心触发结构完全通用，既保证了全系列产品的触发手感一致性，也降低了零部件的开模与生产管控成本。

　　安装边界方面，开关的底座尺寸严格控制在12mm×12mm，焊盘外伸尺寸不超过底座边缘0.8mm，布局时相邻元件只要预留0.5mm以上的安全间距即可完成贴装，不会和周边的阻容、芯片元件产生干涉。顶部按键柱与外壳面板的开孔配合间隙建议控制在0.2-0.3mm，既可以保证按键按动时无卡滞，也能避免间隙过大导致灰尘、水渍进入开关内部影响使用寿命。SMD贴装的引脚设计在底座两侧，焊接后焊点完全暴露在PCB表面，AOI检测时可以直接识别焊接质量，不会出现插件开关常见的透焊、虚焊难以排查的问题，适合大批量自动化生产的板卡加工场景。

　　从实际应用场景来看，这类开关广泛用在工控板的功能设置按键、小型家电的操作面板按键、消费电子的电源/功能触发按键、物联网终端的配置按键等位置，相比更大尺寸的轻触开关，12mm的尺寸既能够保证足够的按动接触面积，方便用户手指按压操作，又不会占用过多的PCB板上空间，平衡了操作便利性与板卡空间利用率的需求。设计时全系列的触发寿命、接触电阻参数保持统一，不管选用哪个高度档位，都能满足常规工业级设备的按键使用寿命要求，不需要针对不同高度做额外的可靠性验证，能够有效缩短产品的开发验证周期。
