通孔型开关继电器保险丝端子组件

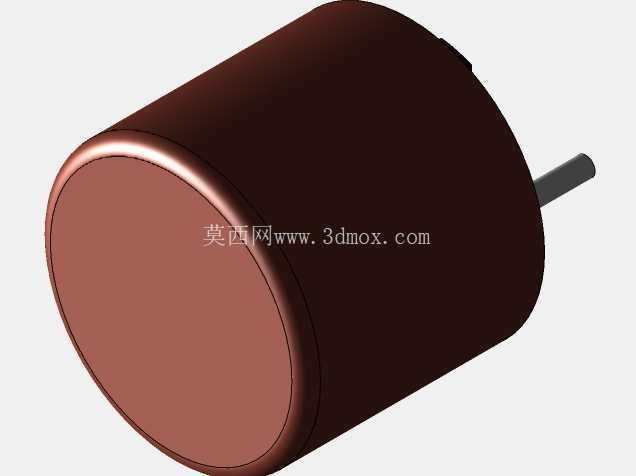

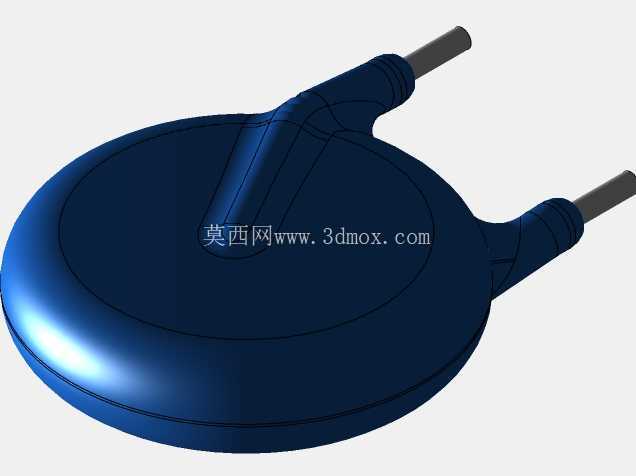

　　这套电子连接与保护类元件，主要面向PCB板载电路的通断控制、回路保护以及信号/功率转接场景，在消费电子控制板、小型工业控制模块、家电主控板、低压信号转接板上都有极高的使用频次。日常做结构设计时，这类元件往往是板级布局里最先需要确认安装边界的品类，因为它们既涉及板面的占位尺寸，也关联到板后插脚的焊接高度、操作件的外露高度，稍有偏差就会出现外壳干涉、操作行程不足、焊接透锡不良等问题。

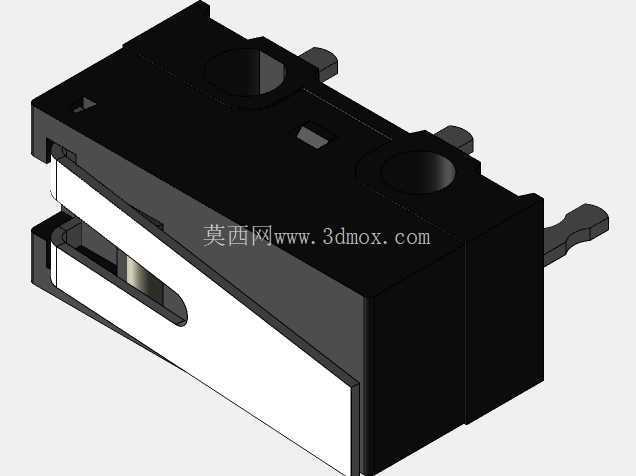

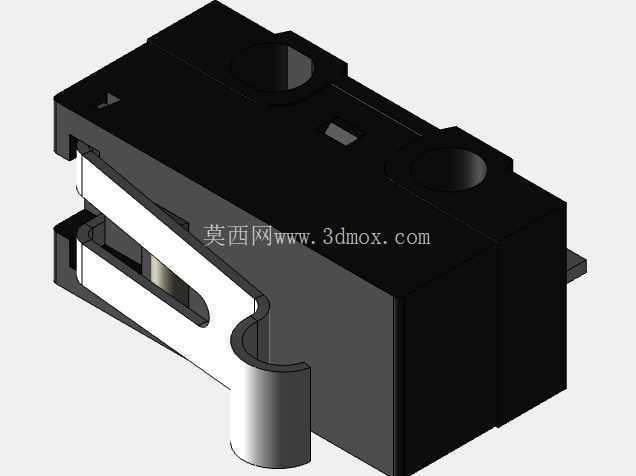

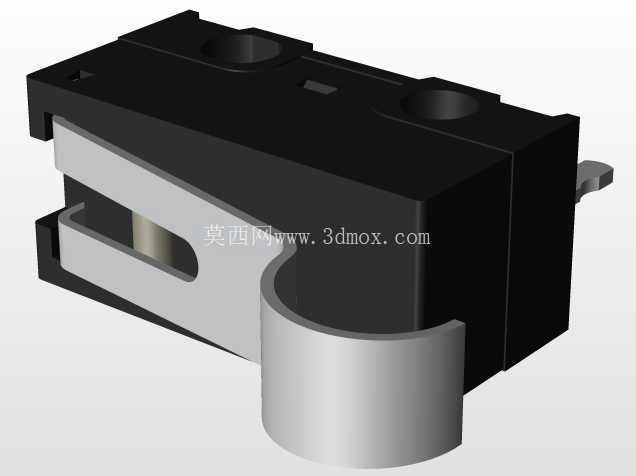

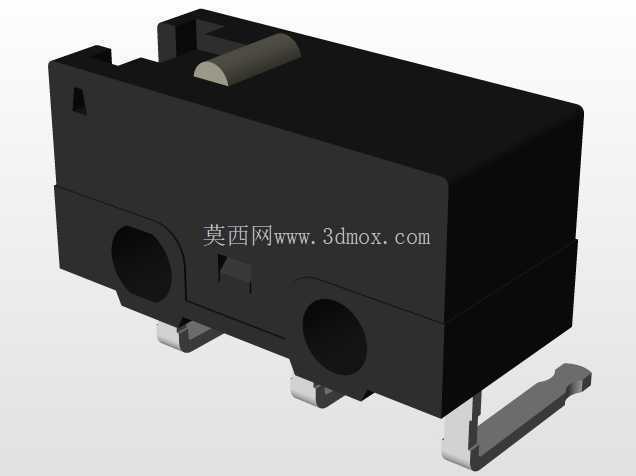

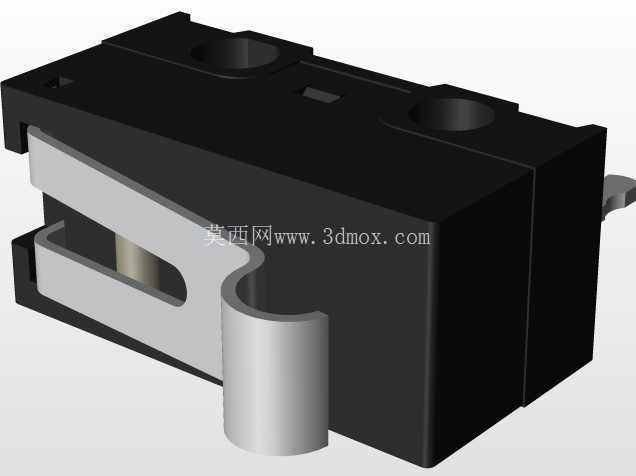

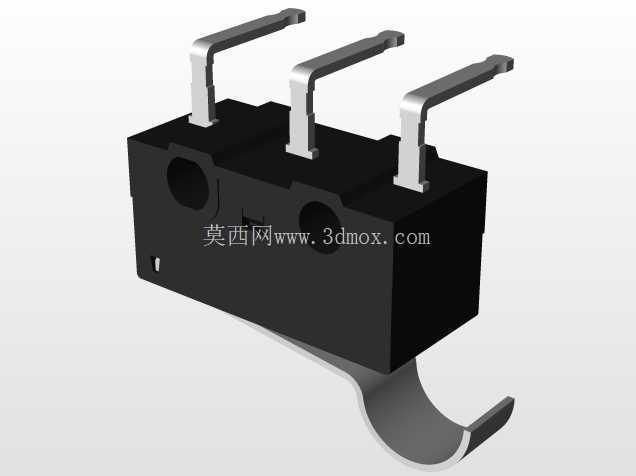

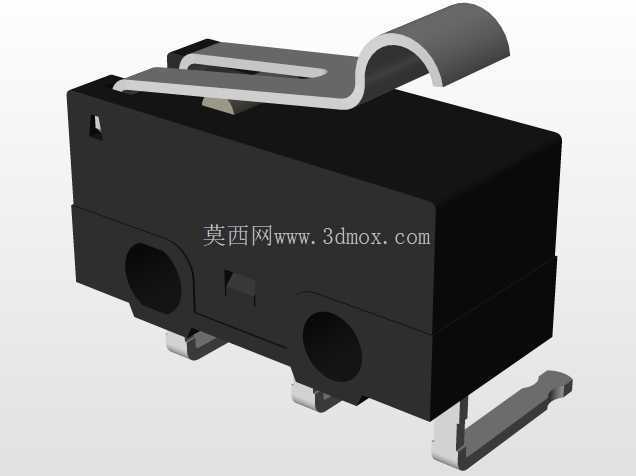

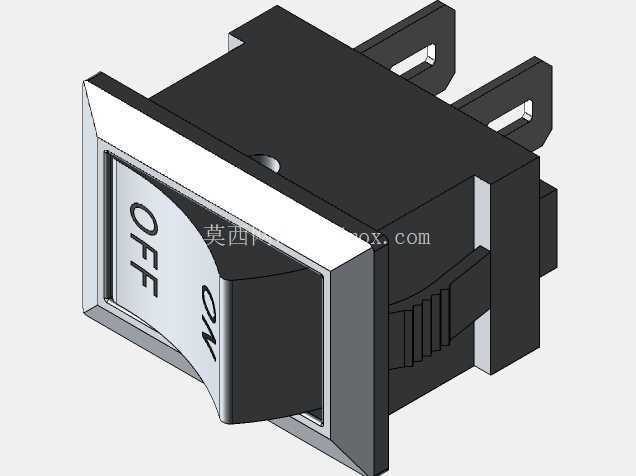

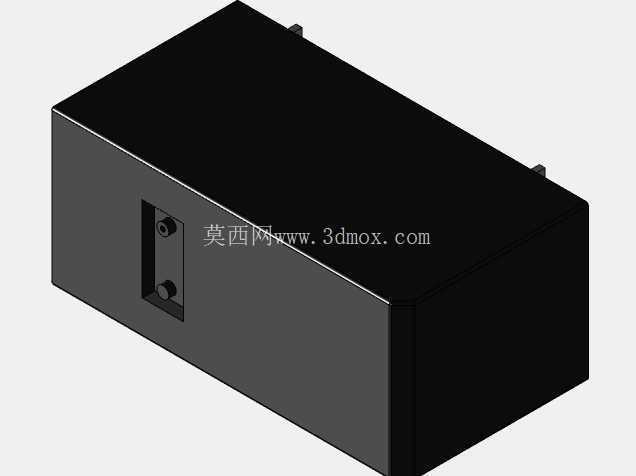

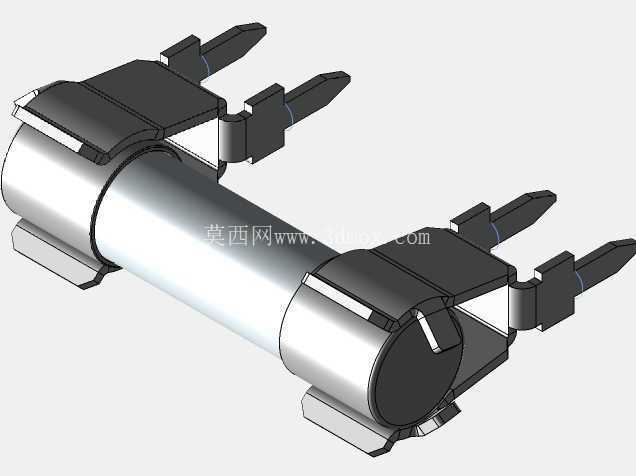

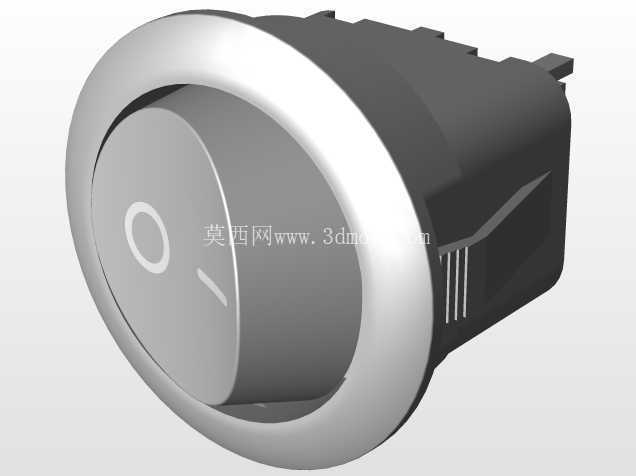

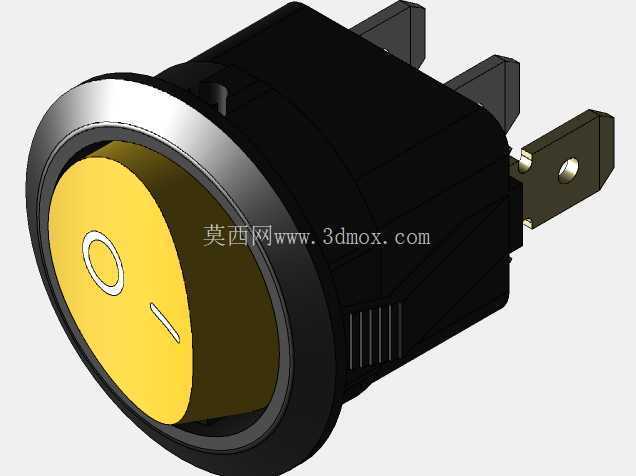

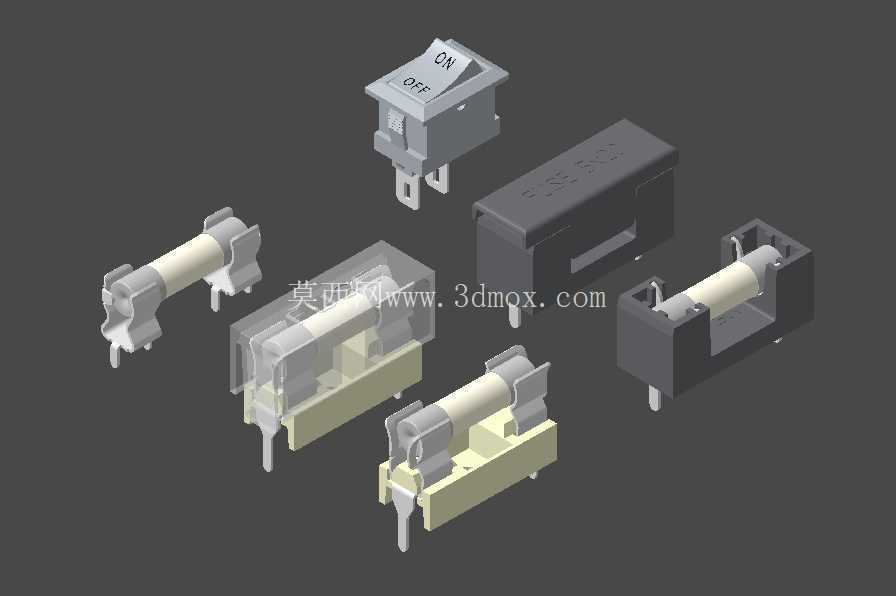

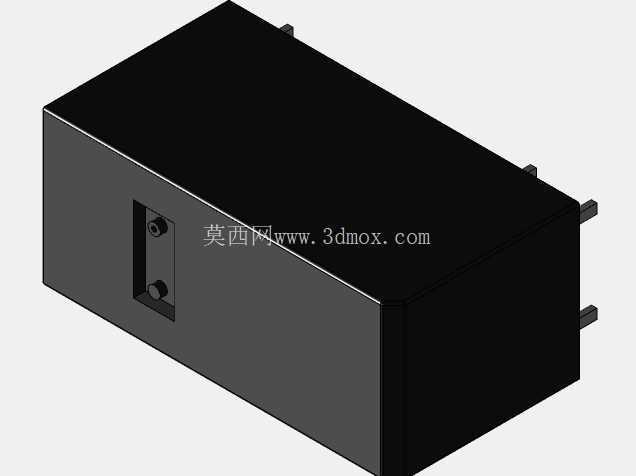

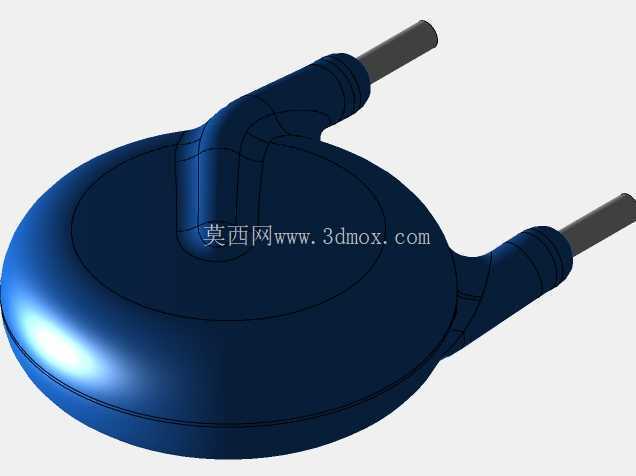

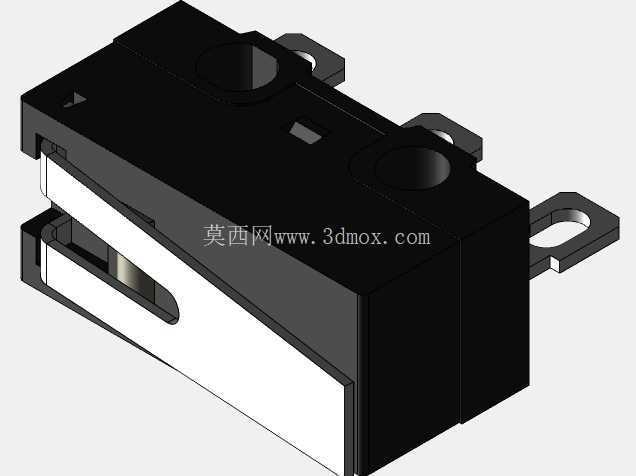

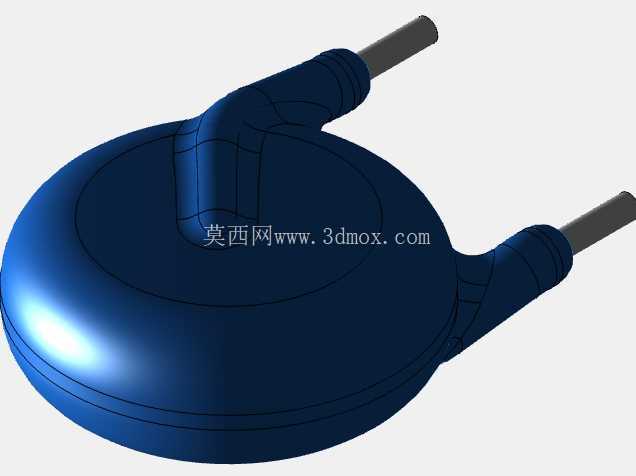

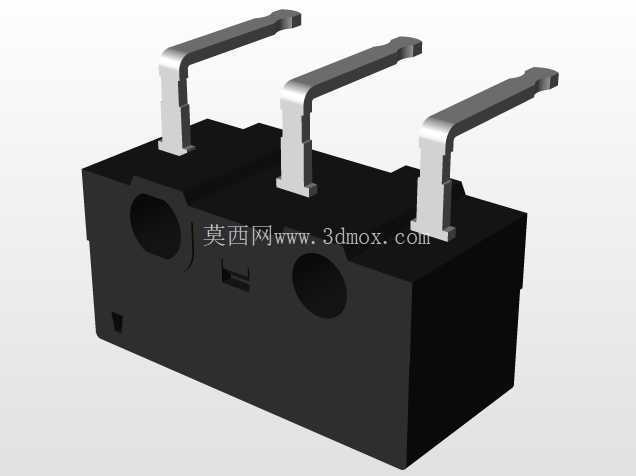

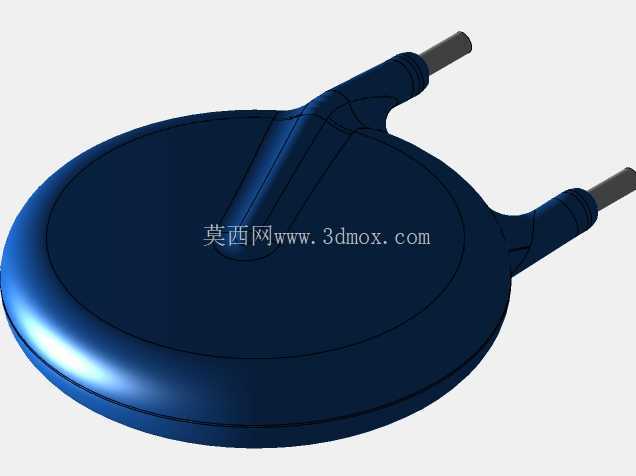

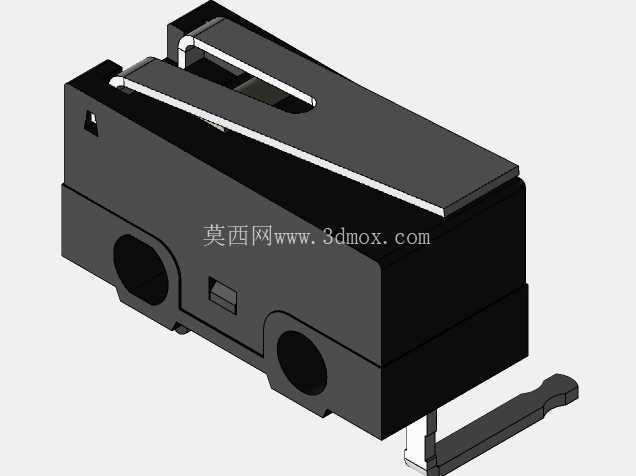

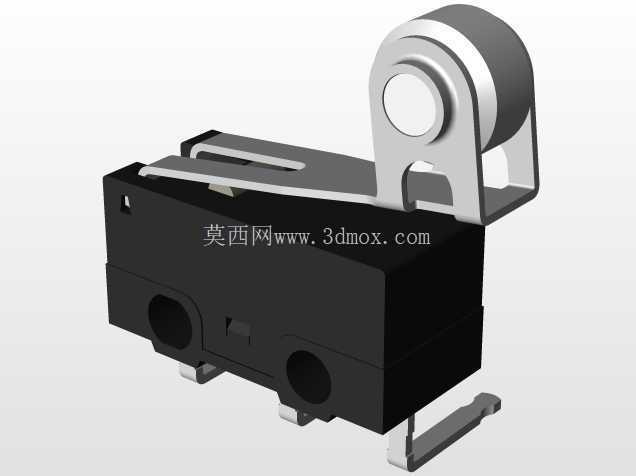

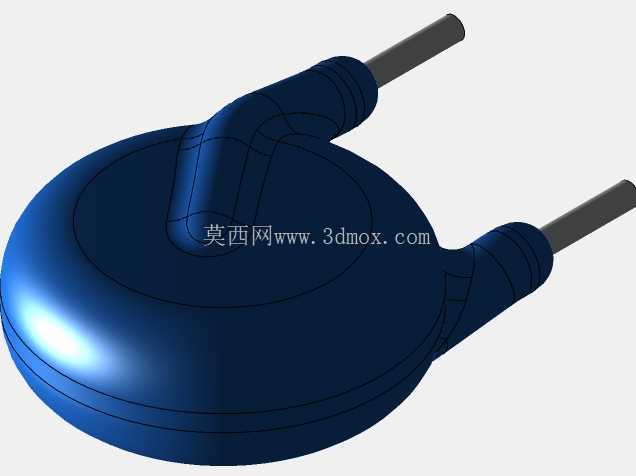

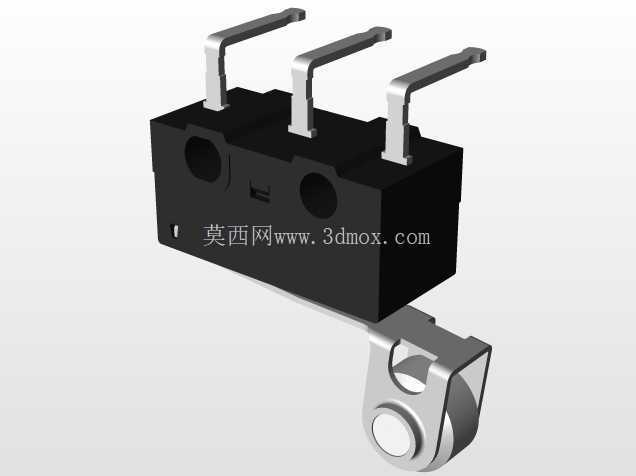

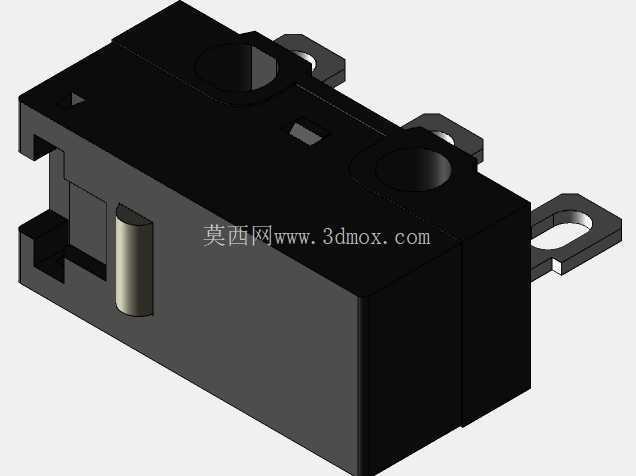

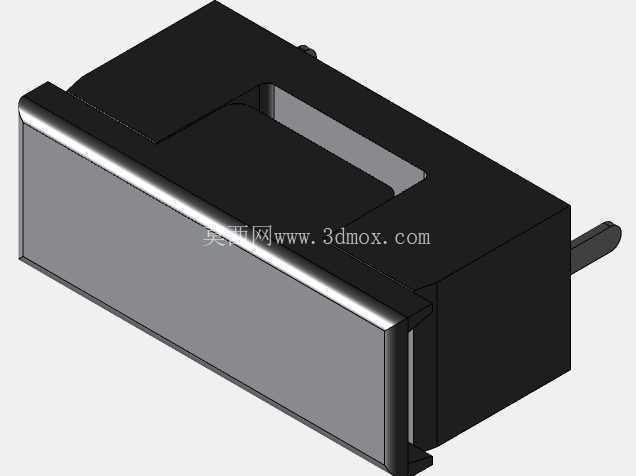

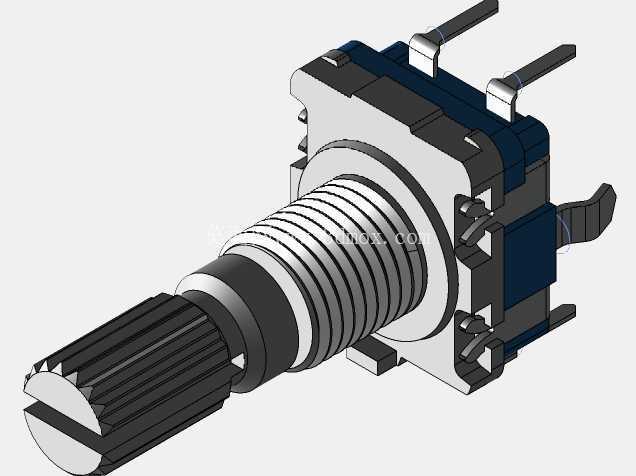

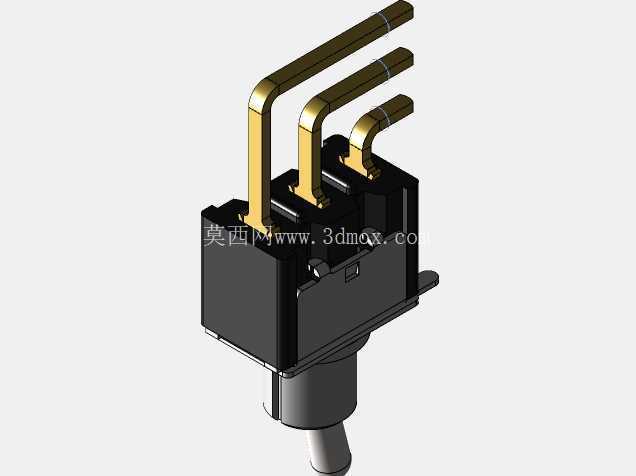

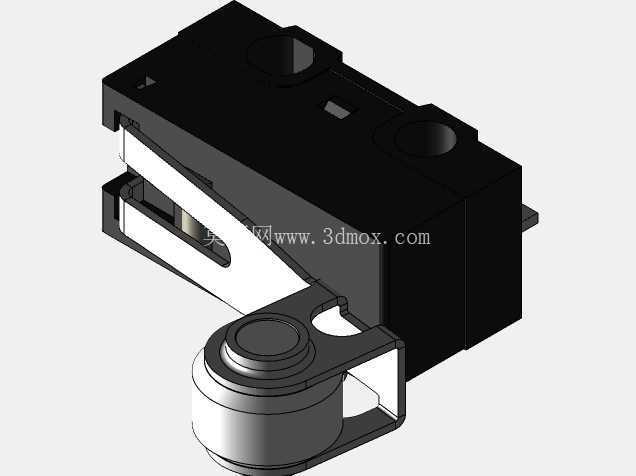

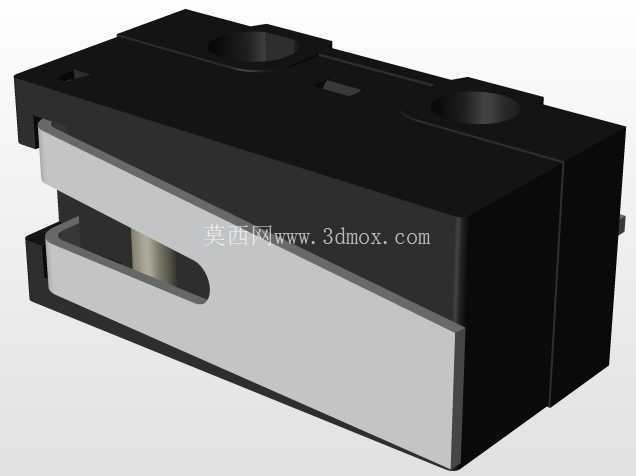

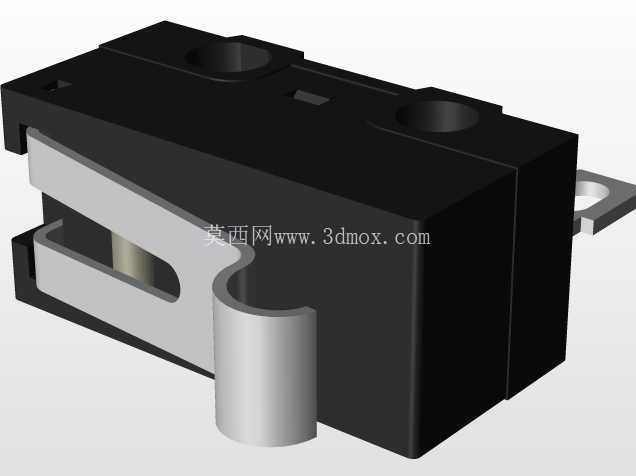

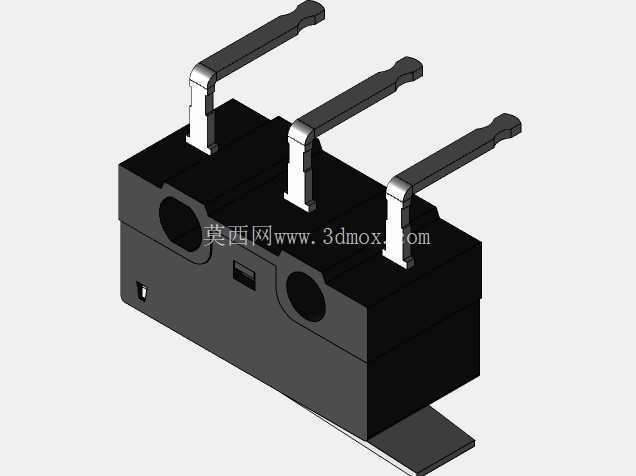

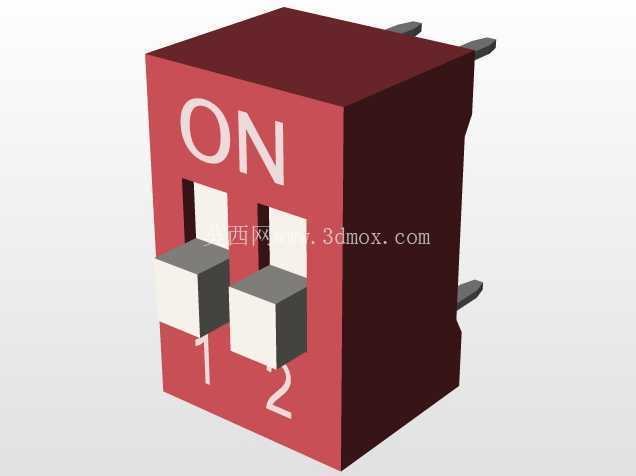

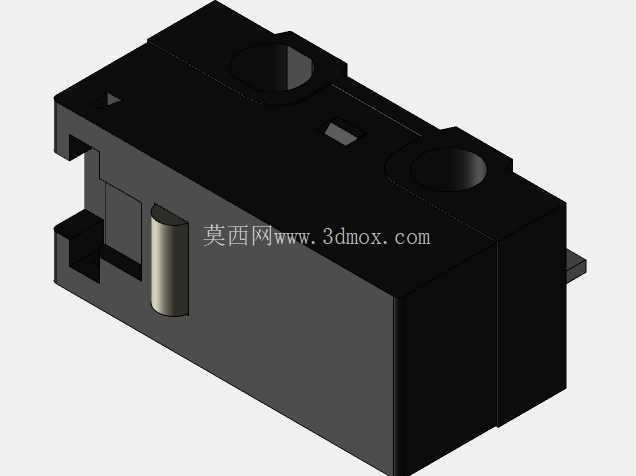

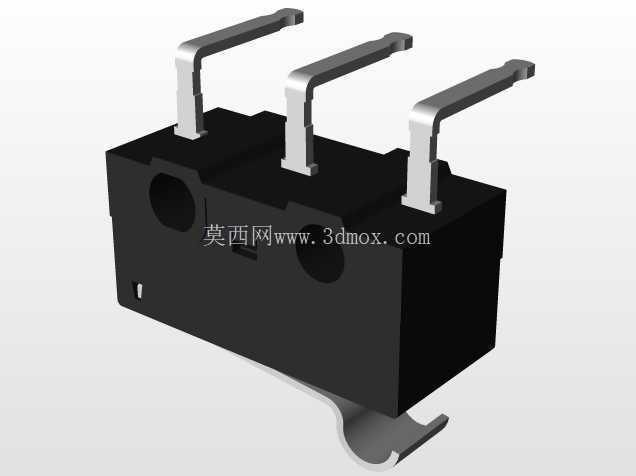

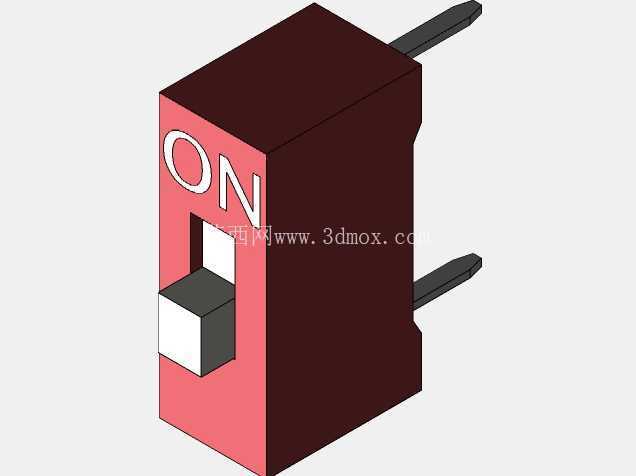

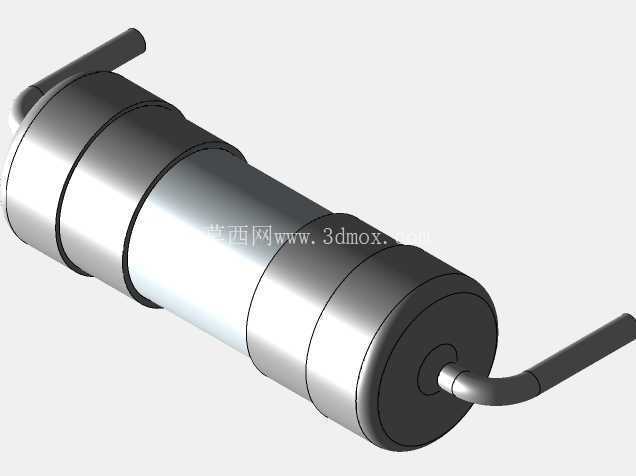

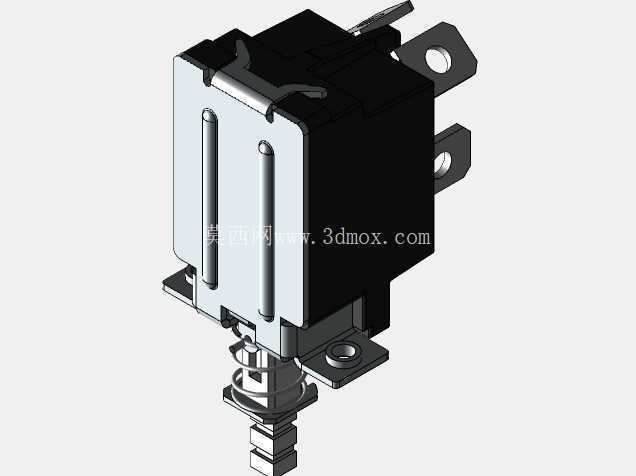

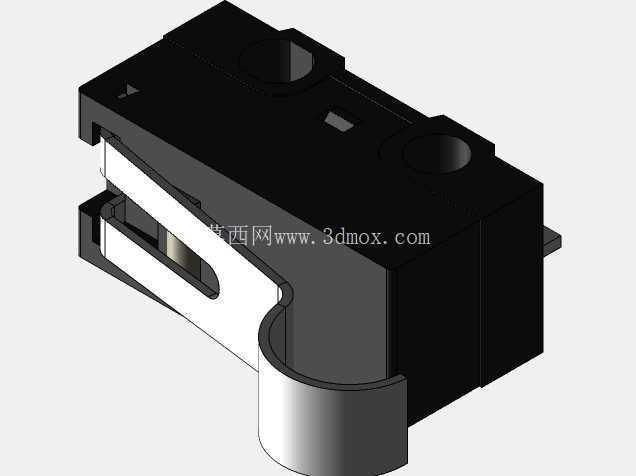

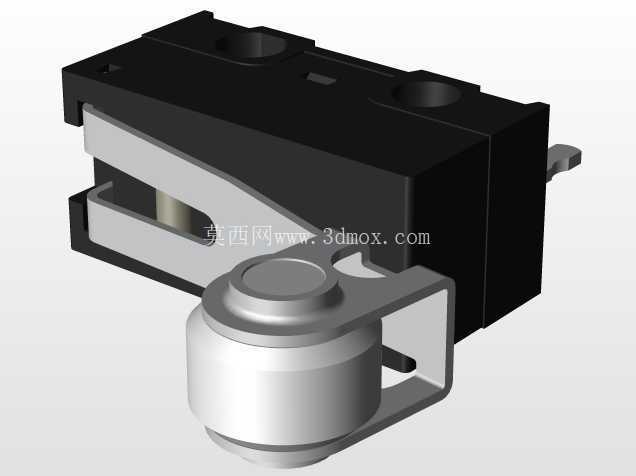

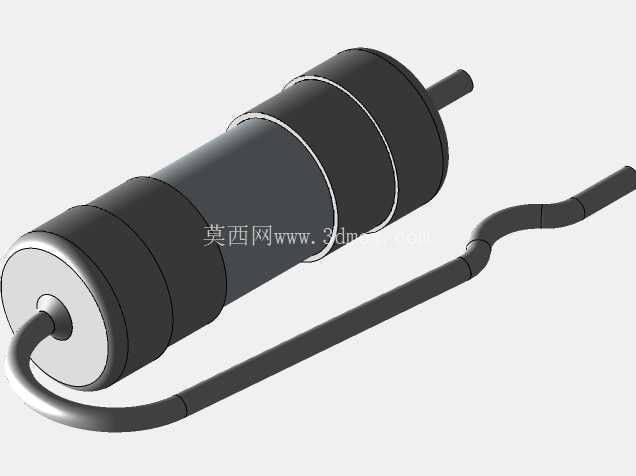

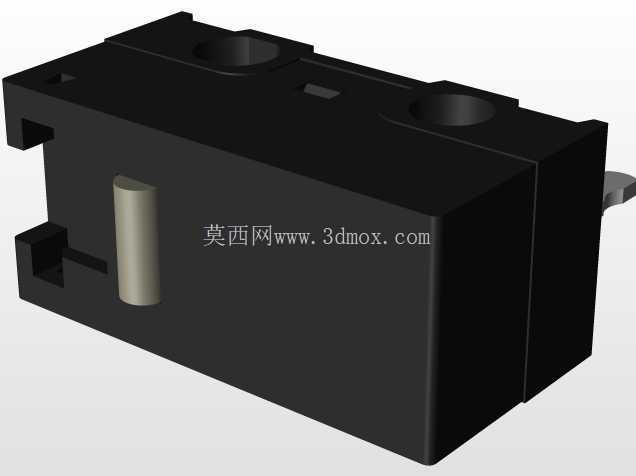

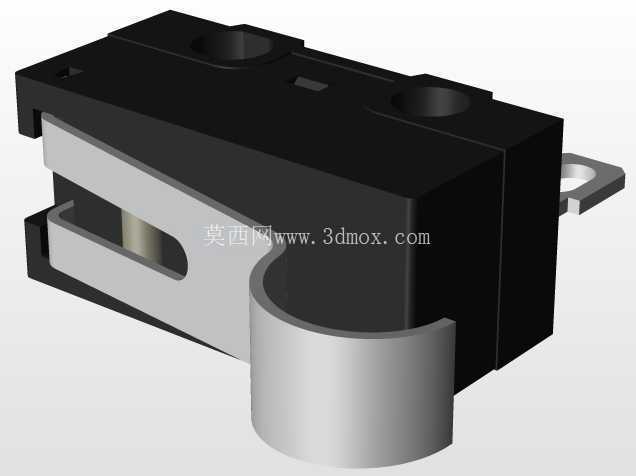

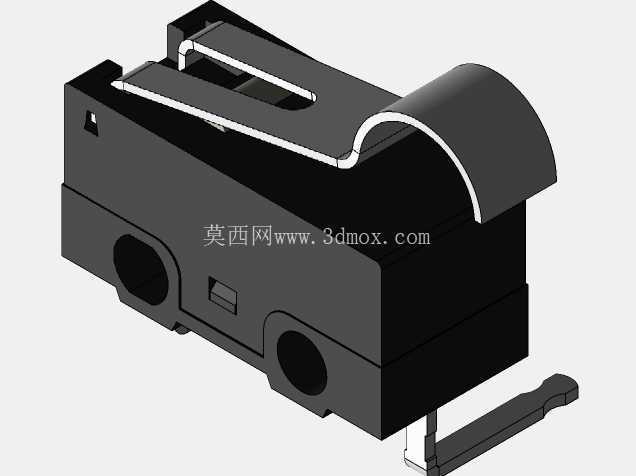

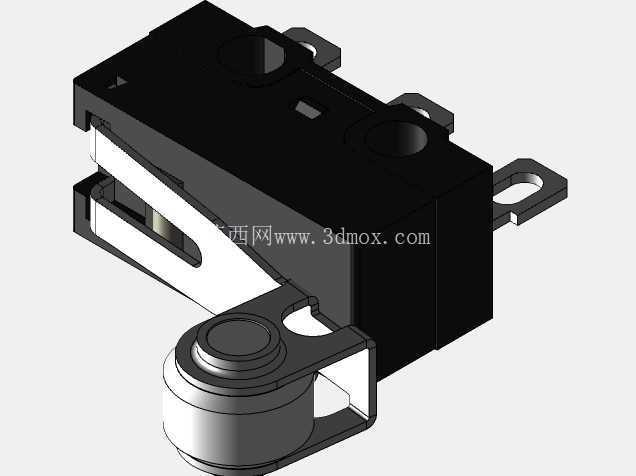

　　从功能特性来看，这套组件覆盖了板级电路最常用的几类基础元件：带ON/OFF标识的船型翘板开关负责回路的手动通断，拨动手感的阻尼设计刚好适配日常手动操作的力度，不会因为轻微震动出现误触发，也不会因为按压力度过大导致拨杆断裂；两类继电器分别对应小信号切换和小功率负载通断，线圈引脚与触点引脚的间距做了明确的隔离设计，避免高压侧与低压信号侧出现爬电距离不足的问题；配套的保险丝与保险丝座，是回路过流保护的核心部件，座体的卡扣结构可以保证保险丝在设备震动工况下不会松脱，更换时不需要额外工具，直接手动插拔即可完成替换；所有元件均采用通孔插装设计，插脚的直径、引脚间距完全符合常规PCB通孔设计规范，适配2.54mm网格的通用板 layout 规则，不需要做特殊的孔位定制。

　　设计过程中，首先要考虑的是不同元件的安装高度匹配：翘板开关的操作面需要高出设备外壳面板1.5-2mm，保证手指拨动时有足够的操作空间，同时不能突出过多避免运输过程中被磕碰误触发；继电器的本体高度需要和周边电容、接插件的高度做齐平设计，避免外壳装配时出现局部顶壳的问题，同时继电器本体与周边发热元件的间距要预留至少3mm的散热间隙，避免线圈长期受热出现绝缘老化；保险丝座的安装位置要尽量靠近板边，方便后期维护时不用拆解整机内部结构就能直接更换保险丝，同时座体的导向槽设计可以避免保险丝装反，虽然保险丝本身无极性，但导向结构能保证装配时的对位效率，减少产线插件的对位时间。

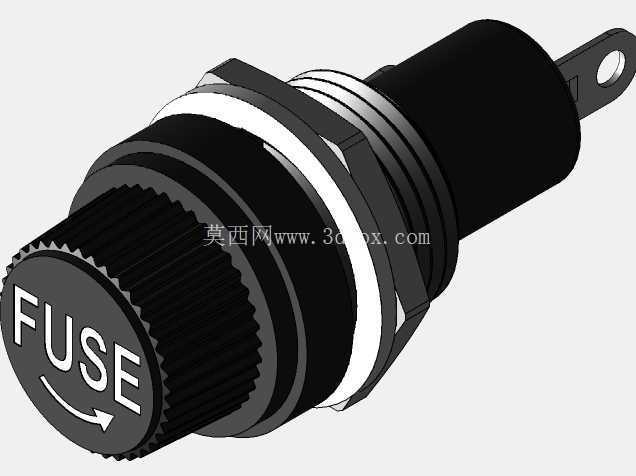

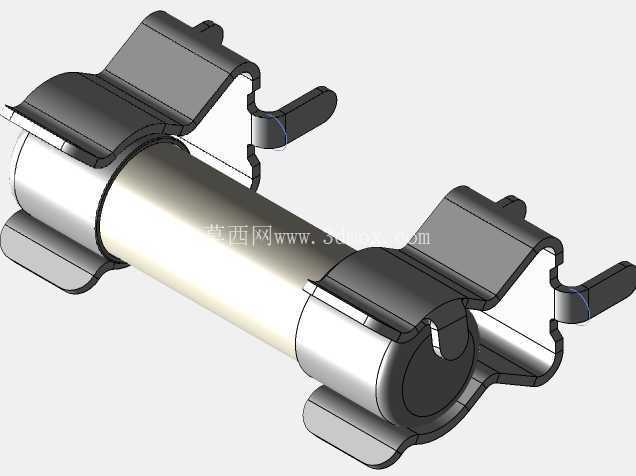

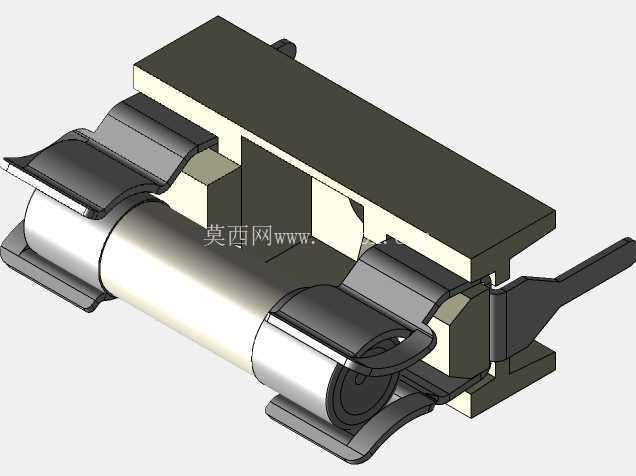

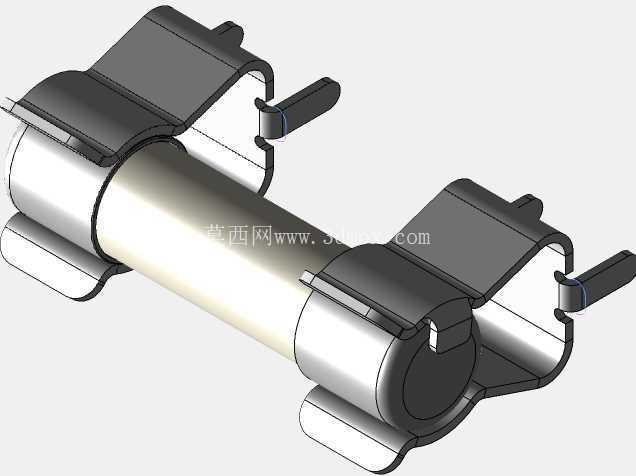

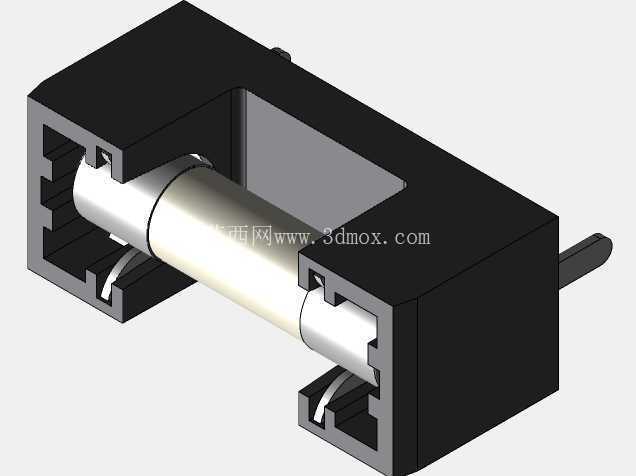

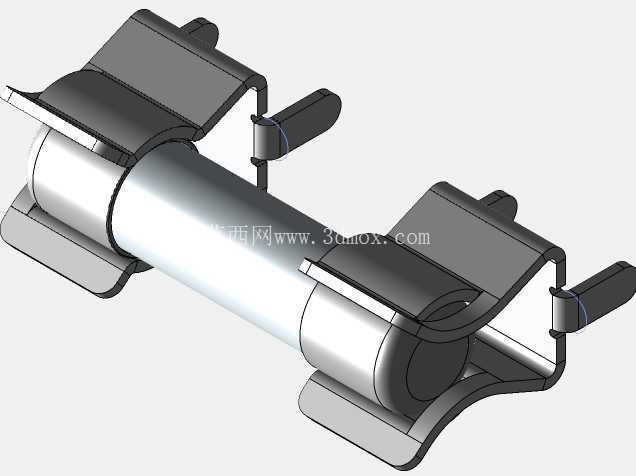

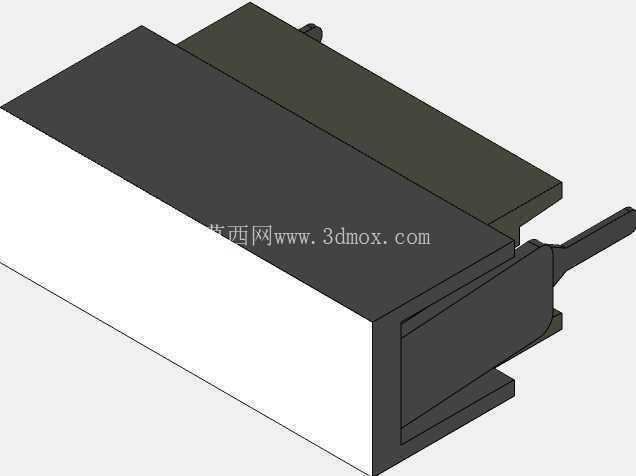

　　外形尺寸与安装边界方面，翘板开关的本体长宽尺寸为13mm19mm，插脚间距为10mm，插脚长度为3.2mm，适配1.6mm厚度的常规FR4板材，焊接后板后引脚突出长度控制在1.5mm以内，不会和板后壳体的加强筋产生干涉；两款继电器的本体尺寸分别为15mm10mm12mm、20mm10mm15mm，引脚间距分别为3.5mm和5mm，对应的PCB开孔直径为1.0mm，孔铜厚度满足1盎司以上的载流要求；保险丝座的本体长宽为18mm8mm，适配5*20mm规格的常规玻璃管保险丝，插脚间距为15mm，安装后本体与PCB板面的间隙为0.5mm，避免焊接时助焊剂残留堆积在座体与板材之间造成绝缘隐患。

　　实际选型应用时，还要注意不同元件的载流匹配：开关的额定载流为6A/250VAC，适配总功率不超过1200W的回路通断；继电器触点载流分别为3A和10A，分别对应信号回路和小功率负载回路，选型时要留至少1.5倍的载流余量，避免长期满负载工作出现触点烧蚀；保险丝座的接触电阻控制在5毫欧以内，大电流通过时不会出现局部发热过高的问题，适配1A到10A规格的保险丝，可根据实际回路的保护需求更换对应规格的熔芯。做三维建模时，所有元件的插脚位置都做了精确的对位，装配到PCB板上时不会出现孔位偏差，每个元件的操作件、卡扣、定位柱都做了细节还原，结构工程师做整机干涉检查时可以直接调用，不需要再二次测绘尺寸，能大幅缩短板级结构布局的校验时间。
