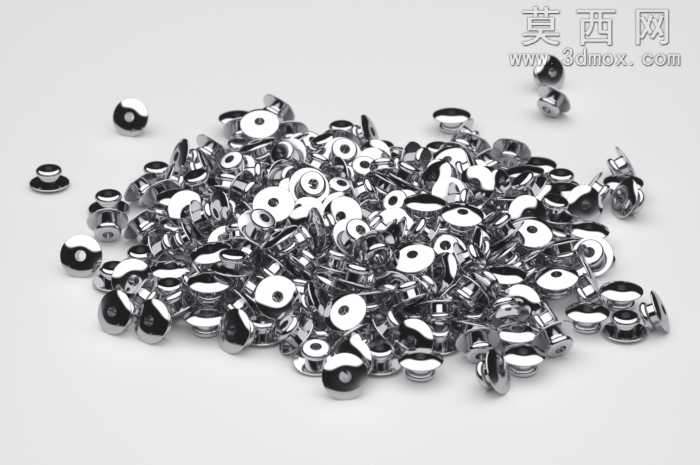

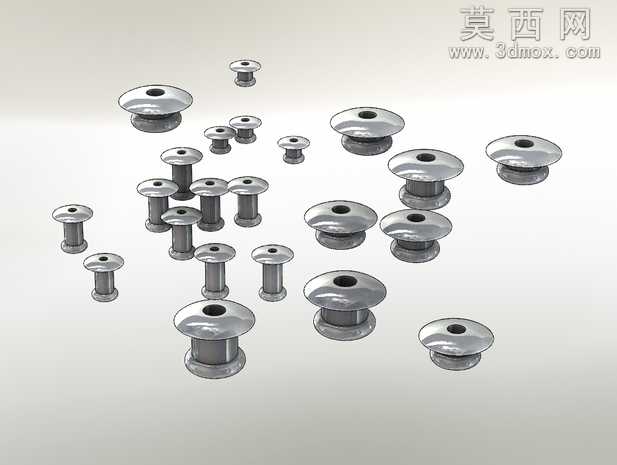

DIN7337标准抽芯铆钉多规格三维模型

本模型针对DIN7337标准抽芯铆钉进行全参数化三维建模，完整覆盖该标准下913种规格配置，建模过程严格遵循德标尺寸规范，对铆钉的钉帽轮廓、钉芯直径、铆体长度、帽檐厚度等核心参数进行全尺寸约束，确保每一种规格的模型都能匹配实际生产的尺寸公差要求。建模阶段采用SolidWorks进行参数化驱动设计，将铆钉直径、铆接长度、铆接板材厚度作为核心驱动参数，通过配置表批量生成全系列规格模型，无需重复建模即可快速调用任意尺寸的铆钉模型，大幅提升装配设计时的标准件调用效率。材质渲染阶段针对铆钉的金属特性进行材质调试，铆体部分采用镀锌钢材材质参数，调整金属粗糙度、反射光泽度参数还原镀锌层的亮银金属质感，钉芯部分采用高碳钢材质参数，区分两种金属部件的视觉差异，同时对钉帽的冲压成型边缘做微小圆角处理，还原真实五金件的加工细节，避免模型出现尖锐直角的失真问题。结构设计上完整还原抽芯铆钉的装配逻辑，将铆体与钉芯设置为独立可活动部件，可模拟铆钉插入铆接孔、拉铆成型后钉芯断裂、铆体膨胀夹紧板材的完整动作过程，能够直接用于装配干涉检查、铆接工艺模拟、装配动画演示等场景。设计过程中充分考虑机械设计的实际使用需求，所有规格模型均保留可编辑参数特征，设计人员可根据实际铆接的板材总厚度快速筛选对应长度规格的铆钉，也可基于现有参数化模型修改尺寸生成非标准定制铆钉，模型同时兼容STL等通用格式，可直接导入3D打印设备制作手板样件，也可导入各类三维装配环境完成整机的紧固件装配设计，无需额外调整模型比例与装配基准。
