40x2蓝色字符型液晶显示模块结构设计

　　在嵌入式开发、工业控制终端、小型智能设备的人机交互环节，字符型液晶显示模块始终是兼顾成本与可靠性的主流选型，这款40x2规格的蓝色背光液晶模块，是针对低功耗、长周期运行场景设计的交互组件，日常接触到的小型工控面板、实验开发板外设、简易检测设备的状态显示区，大多会采用这类成熟的显示方案。

　　从实际使用场景来看，这类模块不需要复杂的图形渲染能力，仅需要完成固定字符、数字、简易符号的显示输出，比如生产线旁的计数终端显示当前产量与设备状态，实验室开发板上输出传感器采集的温湿度、电压数值，小型自助设备上提示操作步骤与故障代码，都能通过这类模块实现稳定的信息传递，相比彩屏方案，它的驱动逻辑简单，主控芯片只需要通过并行或串行接口发送对应字符的编码，不需要处理显存刷新、图层叠加这类复杂运算，对主控资源的占用极低，非常适合用在算力有限的单片机系统中。

　　这款模块的结构设计完全遵循行业通用的安装规范，PCB基板采用标准的绿色阻燃FR4材质，四角预留了直径3mm的金属化安装孔，孔位间距匹配市面上绝大多数通用液晶模块的安装尺寸，做设备结构设计时不需要重新调整安装位，直接替换同规格的其他型号模块也能完成适配。显示区域覆盖的黑色ABS塑料边框做了微倒角处理，既可以遮挡内部液晶玻璃的边缘固定胶层，也能避免装配时锋利的玻璃边角划伤操作人员，边框与PCB基板之间通过卡扣加少量耐高温胶固定，在常规工业环境的温湿度范围内不会出现脱胶、翘边的问题。

　　背光部分采用均匀的蓝色LED背光板，导光层做了磨砂匀光处理，不会出现局部亮斑或者暗区，在室内光线环境下不需要额外补光就能清晰读取屏幕上的字符，即使在光线稍弱的设备柜内部，蓝色背光的对比度也足够支撑快速识别显示内容，同时背光的供电回路单独引出引脚，设计电路时可以根据使用场景选择常亮、按键触发点亮或者定时熄灭的逻辑，进一步降低整机的待机功耗。

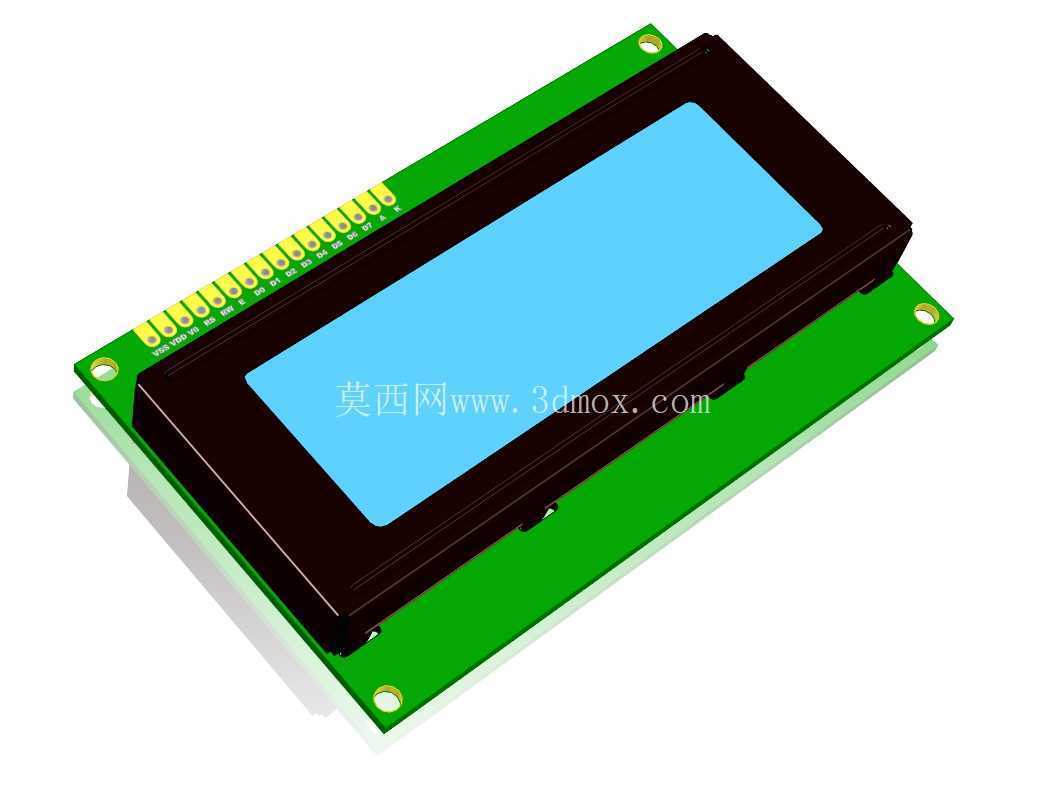

　　引脚部分采用单侧直插排针设计，16个引脚的定义完全兼容行业通用的HD44780驱动标准，VSS、VDD、VO、RS、RW、E、数据引脚的顺序和市面上绝大多数同规格模块完全一致，做硬件设计时不需要重新绘制封装，直接调用标准库的封装就能完成PCB Layout，软件层面也可以直接复用成熟的驱动代码，只需要根据实际使用的接口模式调整初始化参数即可，能大幅缩短产品的开发周期。排针的长度刚好匹配标准2.54mm间距的插座，焊接时不会出现引脚过长导致的底部虚焊，也不会因为引脚过短造成插接不牢固的问题，排针表面做了镀锡处理，抗氧化能力强，长期在多尘、轻微潮湿的工业环境下使用也不会出现接触不良的问题。

　　模块的整体厚度控制在12mm以内，液晶玻璃部分的厚度仅为1.2mm，整体重量不到20g，对安装空间的要求极低，即使是内部空间非常紧凑的手持检测设备、小型传感节点，也能轻松找到合适的安装位置。屏幕的可视角度做了优化，上下左右的有效可视范围都能达到60度以上，操作人员不需要刻意调整视角就能快速读取显示内容，在多人同时查看设备状态的场景下也能保证信息传递的准确性。

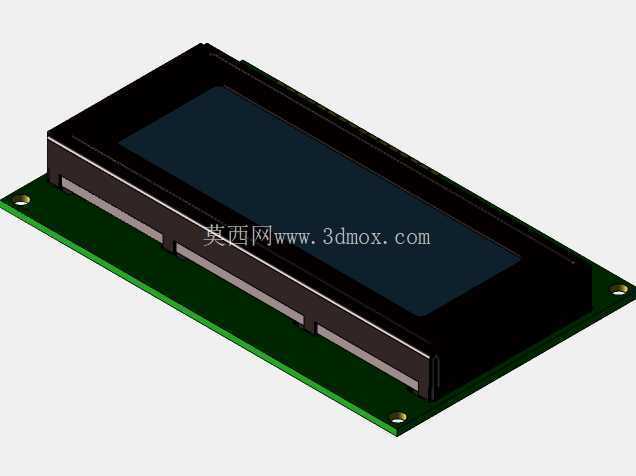

　　从结构可靠性角度来看，液晶玻璃与PCB之间的连接采用导电热压条固定，相比传统的飞线连接方式，抗振动性能更好，在设备运输或者常规工业振动环境下不会出现显示缺划、乱码的问题，模块的工作温度范围覆盖-20℃到70℃，可以满足绝大多数非极端户外环境的使用需求，不需要额外增加恒温或者防护结构就能稳定运行。在做三维结构建模时，这款模型完整还原了模块的所有细节，包括排针的实际长度、安装孔的精确位置、边框的倒角尺寸、屏幕区域的凸起高度，导入到装配体中可以直接做干涉检查，验证安装间隙是否足够，连接排线的弯折空间是否满足要求，避免结构设计完成后才发现装配干涉的问题，能有效减少样机打样的迭代次数。

　　很多工程师在做小型设备的结构设计时，容易忽略显示模块的安装公差，这款模型的所有尺寸都按照实际量产产品的公差范围做了预留，安装孔的位置公差控制在0.1mm以内，边框的外形尺寸公差也和实际产品保持一致，在做面板开孔设计时，可以直接参考模型的尺寸来确定开孔的大小和位置，不需要反复核对二维图纸的尺寸标注，能有效提升结构设计的效率。同时模型也还原了模块表面的丝印标识，在做整机渲染时可以更真实地还原产品的实际外观，方便做方案汇报或者产品展示时使用。
