多安装规格1.3寸TFTIPS显示模块结构

　　在嵌入式设备、小型检测仪器、手持控制终端这类对显示空间有严格限制的产品开发中，小尺寸TFT显示模块的选型与安装适配，往往是结构设计阶段需要反复核对的环节，本次梳理的这款1.3英寸IPS显示模块，覆盖了行业内常用的几类安装形态，能适配不同设备内部的布局需求。从实际应用场景来看，这类小尺寸彩屏常被用在便携式检测仪表的参数显示区、小型工控终端的状态反馈界面、DIY开源硬件的交互输出端，还有部分小型消费电子的功能提示区，相比同尺寸的OLED屏，IPS材质的TFT屏在大视角下的色彩一致性更好，长时间显示固定界面时的烧屏风险更低，适合工业场景下长期固定显示运行参数、状态标识的使用需求。

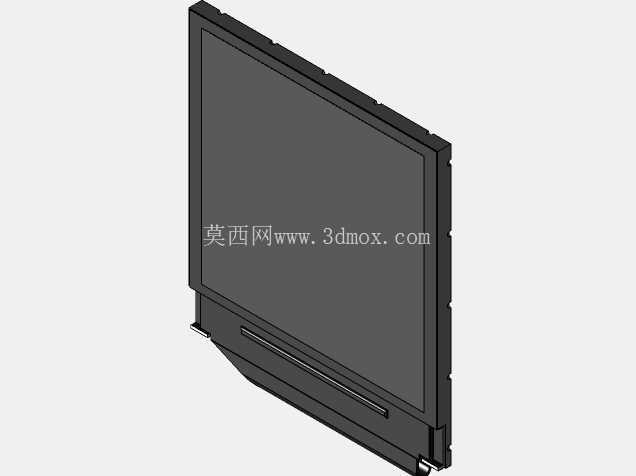

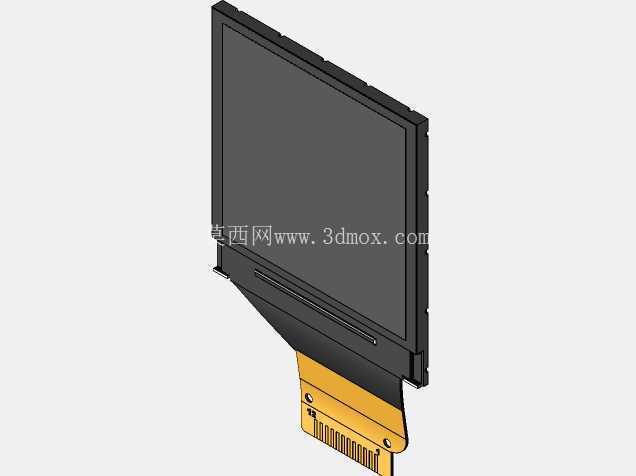

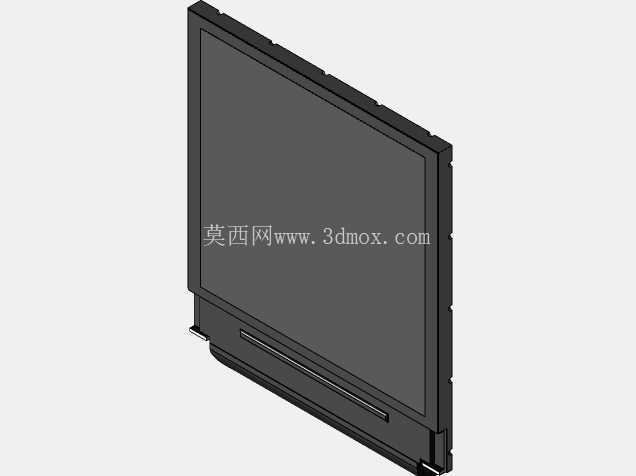

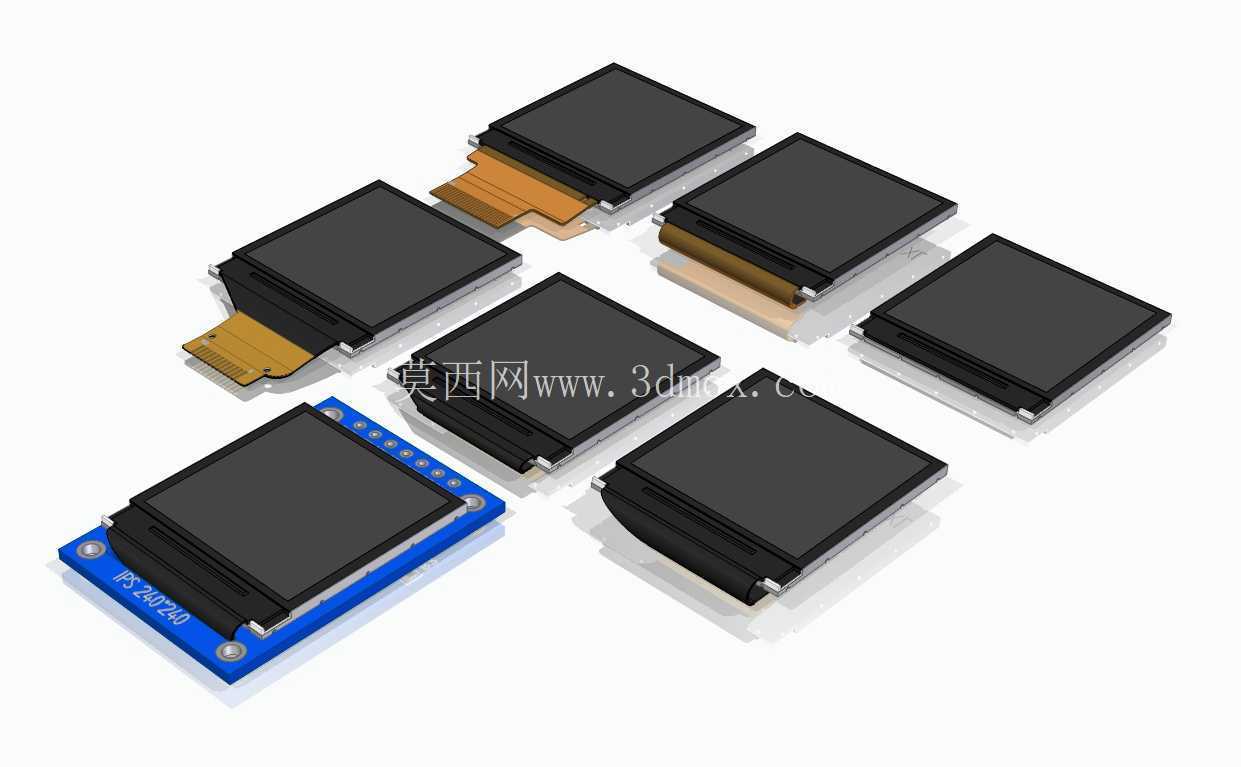

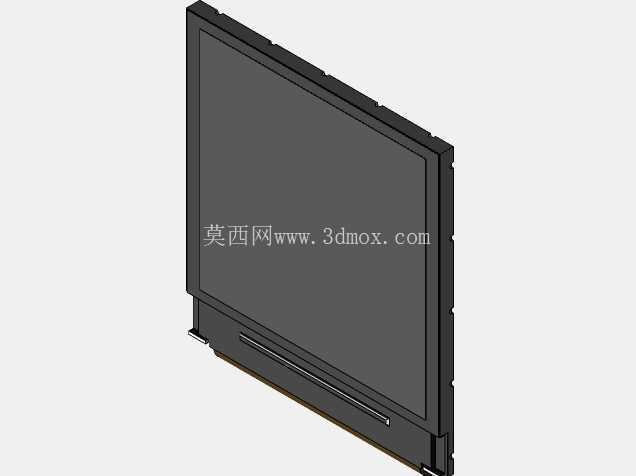

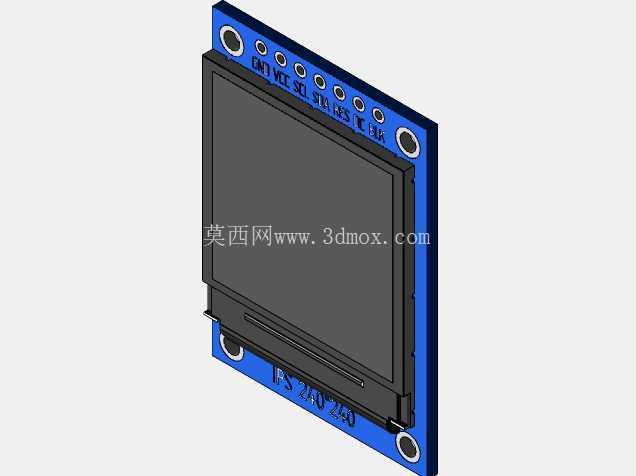

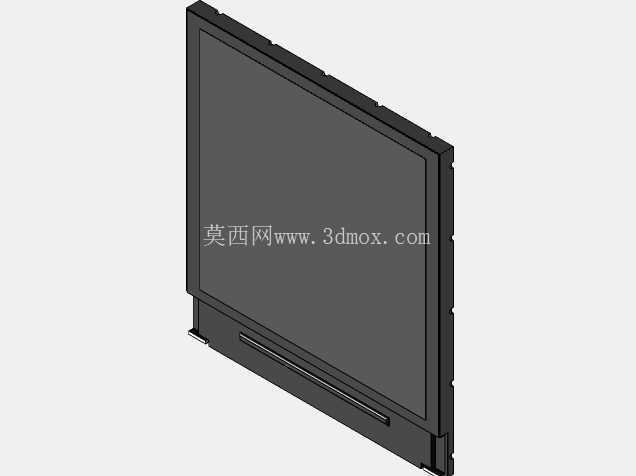

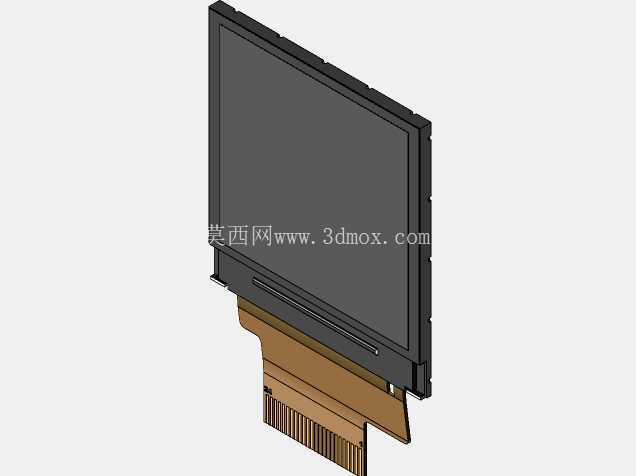

　　从产品本身的功能特性来看，该系列模块均采用ST7789驱动方案，分辨率为240240的正方形显示区域，刚好适配圆形表盘类UI、方形参数面板的布局需求，不会出现非正方形屏幕在做对称界面设计时的裁切问题。模块的屏幕部分采用全贴合的黑色边框封装，屏幕有效显示区域外的黑边宽度控制在1.2mm以内，能最大化利用前面板的开孔空间，避免前面板开孔过大导致的结构强度下降问题。不同安装版本的模块，在FPC排线的引出方向、连接针脚的布局上做了差异化设计，其中12针平面安装版本的排针直接焊接在PCB板的同侧，屏幕与PCB板处于同一平面，适合设备内部纵深空间充足，但前面板后方横向空间紧张的布局，安装时可以直接将屏幕从前面板开孔处穿出，后方通过PCB板上的定位孔与设备内部的安装柱锁付固定，不需要额外增加转接支架。24针嵌入式安装版本的屏幕部分通过FPC软排线与后方的PCB板连接，屏幕整体可以嵌入到前面板的沉台开孔内，屏幕表面与前面板保持齐平，这类安装方式的防护性更好，能避免灰尘、水渍从屏幕与前面板的缝隙进入设备内部，适合在车间、户外等有一定防尘防水要求的场景下使用。12针反向嵌入式安装版本的排针布局在PCB板的背面，屏幕嵌入前面板后，排针朝向设备内部的后方，可以直接与后方的主控板对接，省去了中间的转接排线，能进一步压缩设备内部的纵向安装空间，适合超薄型手持设备的结构设计。24针反向嵌入式安装版本则在反向安装的基础上增加了针脚数量，除了基础的显示驱动信号外，还预留了触摸驱动、背光调节的扩展针脚，适合后续需要增加触摸功能、多级背光调节的升级款产品使用。还有一款无连接器版本的模块，直接将FPC排线引出，没有焊接排针或插座，适合有定制化连接需求的场景，设计人员可以根据自身主板的接口位置，自由选择排线的焊接长度与连接方式，不会被标准连接器的高度、位置限制布局。

　　在设计思路上，整个系列的模块统一了屏幕本体的外形尺寸，所有版本的屏幕显示区域、黑边外轮廓尺寸完全一致，前面板的开孔尺寸可以通用，只需要根据设备内部的空间情况选择对应针脚、对应安装方向的版本即可，不需要为不同版本重新开前面板的模具，能大幅降低产品衍生型号的开模成本。模块的PCB板四角都设计了直径2mm的标准定位孔，孔位间距统一为27mm27mm，不管是平面安装还是嵌入式安装版本，都可以通过同一套安装柱固定，在产品迭代更换屏幕版本时，不需要修改内部的安装柱结构，直接替换模块就能完成硬件升级。屏幕的背光部分采用侧入式LED背光，背光均匀度控制在85%以上，不会出现边角暗区的问题，背光的供电引脚独立引出，设计人员可以根据使用场景的需求，增加PWM调光电路，实现不同环境亮度下的屏幕亮度调节，避免夜间使用时屏幕过亮刺眼，或者强光下屏幕亮度不足看不清内容的问题。

　　从安装边界的尺寸来看，平面安装版本的整体厚度为3.2mm，其中屏幕部分厚度2.8mm，PCB板厚度0.4mm，安装时屏幕穿出前面板的高度为2.8mm，后方PCB板与安装面贴合，需要预留的后方纵深空间为0.4mm加上排针的高度3.5mm，总共3.9mm的后方空间即可完成安装。嵌入式安装版本的屏幕部分厚度2.8mm，前面板的沉台深度需要设计为2.7mm，保证屏幕安装后与前面板齐平，屏幕后方的FPC排线弯折半径最小为3mm，设计时需要预留足够的弯折空间，避免排线被挤压导致的接触不良问题，后方PCB板的安装位置距离屏幕背面的距离可以根据排线长度调整，标准版本的排线长度为10mm，能适配大部分设备的内部布局。反向嵌入式安装版本的排针突出PCB板背面的高度为3.5mm，安装时需要在主控板上对应位置预留排针对接的插座，插座与PCB板之间的间隙控制在0.2mm即可，不需要额外留过多的余量，避免安装后模块出现晃动。无连接器版本的FPC排线厚度为0.12mm，宽度为8mm，设计走线空间时需要预留至少1mm的宽度余量，避免排线被周边结构件刮损。

　　在实际选型建模时，需要注意不同版本的针脚定义差异，虽然安装孔位、屏幕尺寸通用，但12针与24针版本的针脚排列顺序不同，建模时不能直接替换针脚部分的模型，需要根据所选版本的针脚布局调整主板上的插座位置，避免出现针脚错位无法安装的问题。另外，屏幕的表面是玻璃材质，建模时需要在屏幕周边预留0.1mm的安装间隙，避免安装时挤压玻璃导致屏幕碎裂，屏幕表面与前面板之间可以增加0.1mm厚的泡棉胶圈，既能填充间隙起到防尘作用，也能缓冲安装时的压力，保护屏幕玻璃。
