1602字符型液晶显示模组结构设计

　　在工业控制终端、小型嵌入式检测设备、教学实验开发板这类场景里，16x2规格的字符型LCD是出镜率极高的人机交互部件，它不需要复杂的图形显存驱动，仅靠并行或串行指令就能完成固定字符的内容输出，成本可控、驱动逻辑成熟，是很多低复杂度交互场景下的首选显示方案。做这类模组的三维建模时，首先要卡准的就是安装边界，这类标准1602屏的PCB安装孔位是行业通用尺寸，两端的金属固定孔内径、孔中心距到屏体边缘的距离都不能有偏差，不然打样后装到设备面板上会出现孔位对不齐、屏体凸出于面板预留窗口的问题。

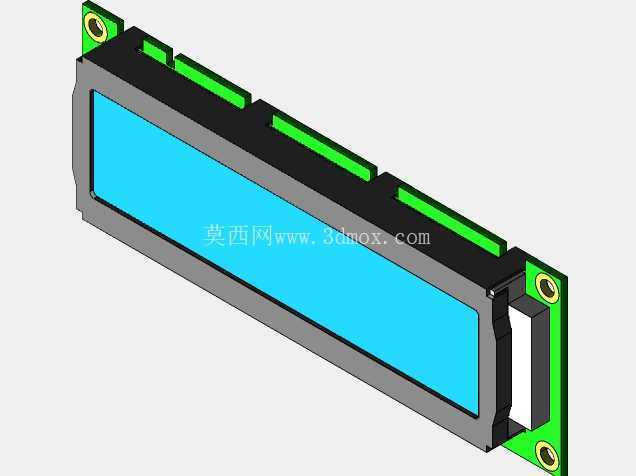

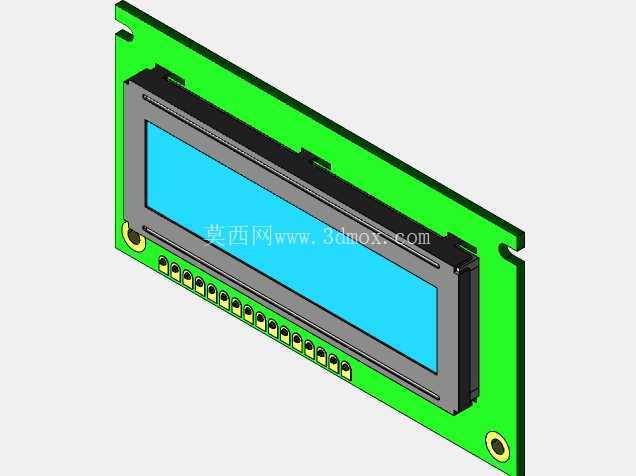

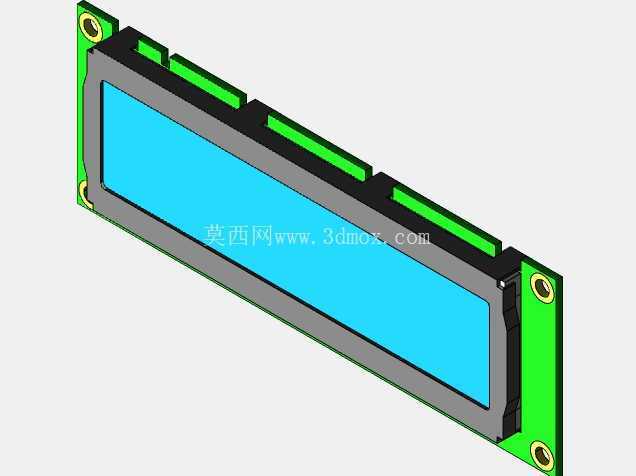

　　从结构分层来看，这个模组从外到内依次是最外层的偏光保护片、液晶灌注玻璃层、背部的背光导光板、两侧的PCB固定边条，还有侧边伸出的排针焊接位，建模时要把每一层的装配间隙留出来，比如玻璃层和PCB边框之间的缓冲泡棉厚度，不能直接把玻璃和硬塑料边框做死贴合，不然实际装配时受挤压很容易出现液晶漏液、显示缺划的问题。很多新手建模时容易忽略背光部分的结构，带背光的版本在背部会有均光膜和LED灯条的安装槽，不带背光的版本则直接省掉这部分腔体，两种配置的外壳卡扣位置是通用的，所以建模时可以把背光部分做成可配置的隐藏特征，方便不同选型需求下快速调用。实际选型做结构适配时，要注意屏体正面的显示区域边界，面板开窗的尺寸要比显示蓝膜区域单边大0.3-0.5mm，同时比屏体的黑色遮光边框单边小1mm左右，这样装配后既不会漏出内部的结构边，也不会遮挡有效显示内容。排针的伸出长度也要做准确，常规直插排针伸出PCB背面的长度是8mm左右，如果是用在板对板直插的场景，这个长度刚好能穿过开发板的焊盘孔，要是做带插座的连接方案，还要预留出插座的插拔空间，不能让屏体背部和主板上的其他高元件产生干涉。从功能特性来说，这类字符屏每一行可以显示16个5x8点阵的ASCII字符，总共两行，足够用来展示设备的运行参数、状态提示、简单的故障代码，不需要做图形化界面开发，驱动代码占用的MCU资源极少，在很多对成本敏感、不需要复杂交互的小型设备上，比彩屏方案的实用性高很多。建模时还要注意侧边的对比度调节电位器的安装位置，很多版本的1602屏会把电位器做在PCB的侧边或者背部，这个元件的高度不能忽略，不然装到设备壳体内时，电位器会顶住壳体筋位导致屏体装不到位。

　　另外，屏体四个角的安装孔是金属镶件结构，建模时要区分镶件和PCB基材的材质特征，镶件的厚度比PCB基材略厚，锁螺丝时的承压面就是这个金属镶件，不能直接把螺丝柱压在PCB基材上，不然锁附力稍大就会把PCB压裂。在做设备的整体结构布局时，这类屏的安装高度通常要和设备面板的操作按键保持合适的视差距离，一般屏体正面比面板表面低0.2mm左右，通过面板背面的定位筋卡住屏体的黑色边框，不需要额外打胶固定，方便后期维修更换。很多人做结构时容易犯的错是把屏体的倾斜角度做的不合理，立式安装的设备上，屏面和垂直面的夹角保持在10-15度是最符合站立操作视角的，要是完全垂直安装，操作人员站在设备前看屏幕会有明显的反光和色彩偏差。

　　还有导光板的定位结构，背部的导光板是靠PCB上的几个小塑料卡扣固定的，建模时要把卡扣的变形量留出来，卡扣的卡合深度控制在0.4mm左右，太浅导光板容易晃动产生背光不均，太深则装配时容易把卡扣掰断。实际生产中，这类屏的PCB板厚通常是1.6mm，边框的塑料件壁厚是1.2mm，均匀的壁厚能避免注塑时产生缩痕，建模时所有的转角处都要做R0.3以上的圆角，不要留尖锐的直角，既符合注塑工艺要求，也能避免装配时割伤操作人员。针对不同的使用场景，还可以在屏体正面预留钢化保护膜的粘贴台阶，台阶深度0.15mm，刚好和0.15mm厚的钢化膜厚度匹配，贴完膜之后膜面和边框齐平，不会出现膜边翘起积灰的问题。
