　　在消费电子、工业控制板卡、汽车电子模块的PCB设计流程里，表面贴装元器件的封装建模精度，直接决定了后续SMT贴片工序的良率、板卡布局的空间利用率，甚至会影响高速信号路径的阻抗匹配表现。SOIC-8作为八引脚小外形集成电路的标准封装形式，是目前中小规模逻辑芯片、电源管理芯片、接口转换芯片应用最广泛的封装形态之一，很多刚接触板级结构设计的工程师容易忽略封装建模的细节，要么把引脚共面度做的过于理想化，要么把塑封本体的倒角、引脚成型弧度做的不符合实际加工规范，导致导出的STEP模型导入PCB布局软件后，和相邻元器件出现干涉，或者生成的钢网开孔位置和实际引脚位置存在偏差，直接造成贴片后的虚焊、连焊问题。

　　做这个封装建模的时候，首先要明确实际生产中的安装边界约束：SOIC-8的引脚是鸥翼型成型结构，引脚从塑封本体侧面引出后，先向下弯折形成肩部，再向外水平延伸形成焊接贴装面，末端做轻微上翘处理，这个弧度不是随便画的圆弧，要匹配SMT回流焊过程中引脚受热后的形变余量，建模时引脚的厚度、宽度、引脚中心间距严格遵循JEDEC标准的公差带，不能只取标称值做完全理想化的等距排列，要把引脚成型后的位置偏差范围体现在模型的安装边界里，也就是在PCB布局时，封装本体周围的禁布区要比塑封实体尺寸单边留出0.2mm以上的余量，避免和周边的阻容件、接插件出现装配干涉。

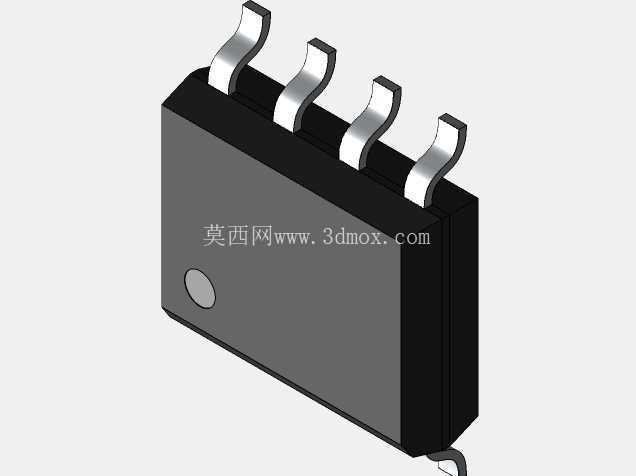

　　塑封本体部分的建模，不能做成简单的直角长方体，实际量产的SOIC-8封装本体，四个侧边都有微小的脱模斜度，顶部边缘有R0.15左右的圆角，本体一端的圆形极性标识凹坑深度控制在0.1mm左右，这个凹坑的位置是贴片时视觉识别的关键Mark点，建模时凹坑的直径、位置偏差不能超过0.05mm，否则会影响贴片机的视觉定位精度。很多工程师建模时容易漏掉本体底部的悬空间隙，实际SOIC-8封装贴装到PCB表面后，塑封本体底部和PCB板面之间是有0.1-0.2mm的间隙的，这个间隙是用来容纳贴片胶、避免回流焊时本体底部残留助焊剂挤压导致元器件偏移的，如果建模时把本体底面和引脚焊接面做在同一平面，后续做热仿真、板卡振动仿真的时候，就会出现边界条件设置错误，得到的仿真结果和实际工况偏差很大。

　　从实际应用场景来看，这个封装模型可以直接导入各类ECAD软件做板级布局验证，也可以用于SMT产线的贴片机程序调试、钢网开孔设计校核，甚至可以用于教学场景下的表面贴装工艺演示。建模时特意把引脚的焊接面做了单独的面组拆分，方便后续做有限元分析时直接赋予焊料材料属性，不需要再额外拆分几何面；塑封本体的外观面做了统一的曲率连续处理，导入渲染软件做产品爆炸图、工艺演示动画的时候，不会出现碎面、棱角失真的问题。

　　在安装尺寸的校核上，模型的总宽度、总长度、引脚跨距都严格匹配量产元器件的实测尺寸范围，引脚的共面度设置为0.08mm，符合SMT贴片工艺对元器件共面度的通用要求，也就是说当PCB焊盘平整度满足工艺要求时，所有引脚的焊接面都能和焊膏充分接触，不会出现个别引脚悬空的问题。另外建模时特意还原了引脚表面的哑光锡层质感和塑封本体的环氧磨砂质感，不是简单的纯色块建模，在做产品展示、装配动画的时候不需要再额外调整材质参数，能直接还原真实元器件的视觉效果。

　　很多板级设计工程师在做结构评审的时候，经常会遇到结构部门和电子部门对元器件空间占用的争议，本质上就是因为封装模型做的不准确，要么把元器件做的比实际尺寸大，导致板卡空间浪费，要么做的比实际尺寸小，导致装配时和外壳、加强筋出现干涉。这个SOIC-8的封装模型把所有可能产生干涉的结构特征都做了还原，包括引脚末端的上翘部分、本体的脱模斜度、极性标识凹坑的深度，在布局阶段就能提前发现潜在的干涉问题，不需要等到打样回来再做整改，能大幅缩短板卡的研发迭代周期。
