608深沟球滚动轴承结构三维设计

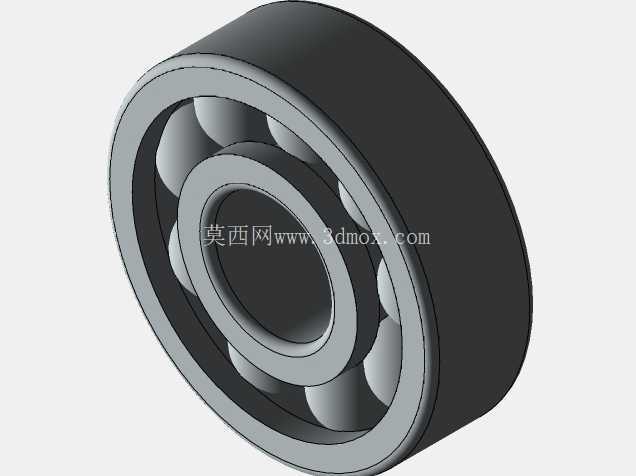

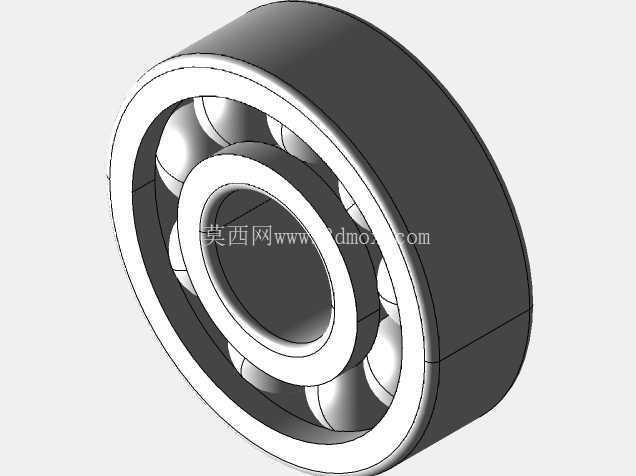

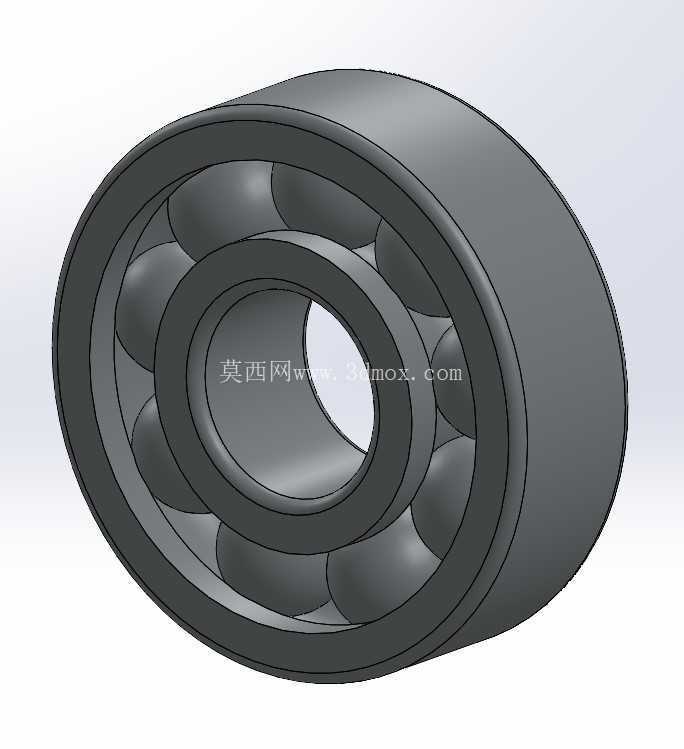

　　在轻工机械、小型传动机构、民用机电产品的设计选型环节，608规格的深沟球轴承是出现频次极高的标准支承部件，很多刚接触结构设计的工程师容易忽略这类小尺寸轴承的安装边界校核，往往在样机装配阶段才发现配合公差、轴向预留间隙出问题，导致整套传动机构出现卡滞、异响甚至早期磨损的问题。这款608轴承的三维结构完全按照标准件的实际装配关系搭建，从内圈、外圈的滚道曲率，到滚动体的排布、保持架的兜孔间隙，都还原了量产轴承的实际结构状态，不是简化的示意模型，能直接用于装配干涉检查、运动仿真的环节，不用设计人员再从零开始绘制滚道、钢球的细节特征。从实际应用场景来看，这款小尺寸深沟球轴承的适用范围非常广，小到桌面级3D打印机的导轮支承、滑板轮的转动副，再到小型输送线的从动辊筒、家用小电器的电机输出端支承，甚至部分低压阀门的阀杆转动支承位，都能见到608轴承的身影，它的核心功能是为旋转轴类零件提供径向支承，同时可以承受一定数值的双向轴向载荷，在转速不超过额定阈值的工况下，能把转动副的摩擦系数控制在极低水平，减少动力传输过程中的损耗。做结构设计的时候，很多人会直接调用标准件库的简化模型，那种模型往往省略了保持架的结构、滚道的倒角细节，在做整机装配的运动仿真时，很容易误判相邻零件和轴承保持架的间隙，比如我之前做小型传送带辊筒设计的时候，一开始用简化轴承模型，把端盖的止口做长了1.2mm，实际装配的时候端盖直接顶到了轴承的橡胶密封盖，后来重新核对实物轴承的尺寸才发现问题，而这款还原完整结构的三维模型，能把轴承各个部位的实际轮廓都呈现出来，设计时可以直接测量各个位置的实际尺寸，提前规避这类干涉问题。

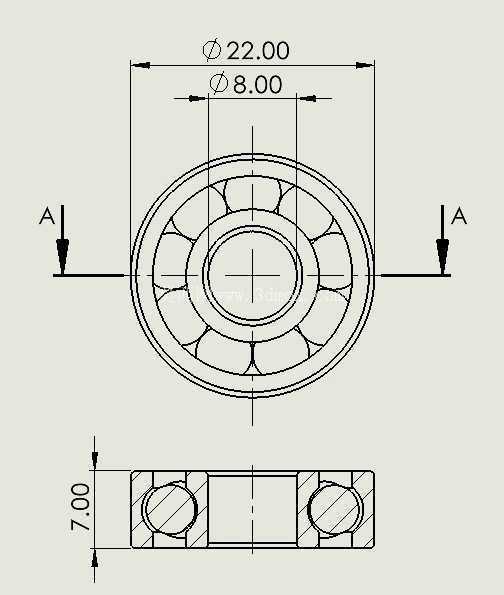

　　这款轴承的核心尺寸参数是行业通用的标准值，内径8mm、外径22mm、宽度7mm，设计安装位的时候，轴和内圈的配合要根据载荷工况选合适的公差带，一般轻载传动场景下选k6过渡配合就足够，轴承座孔和外圈的配合选J7过渡配合即可，不要盲目选过盈量太大的公差，不然装配的时候会把内圈撑变形，导致滚道圆度超差，转动的时候出现卡顿。另外要注意安装时的轴向预留间隙，608轴承作为深沟球轴承，本身的轴向游隙很小，如果两端的轴承位都做轴向顶死的结构，工作时轴受热伸长会把轴承卡死，所以设计时要在其中一端的外圈和端盖之间预留0.1-0.2mm的热膨胀间隙，这点很多新手设计师容易忽略。

　　从建模思路来看，这个模型没有做不必要的特征简化，内圈的引导挡边、滚动体和滚道的接触位置、保持架的兜孔间隙都按照实际比例还原，不是把钢球直接嵌到内外圈之间的错误结构，做运动仿真的时候，可以直接给内圈添加旋转驱动，模拟钢球在滚道内的滚动状态、保持架的随动状态，能直观呈现轴承的实际工作过程，方便给非机械背景的项目参与方做结构原理演示。另外要注意，这款轴承的安装方式有讲究，压装的时候不能直接敲击外圈来装内圈，也不能通过钢球传递压装力，不然会在滚道表面留下压痕，导致轴承运转时出现异响，寿命大幅缩短，设计对应的装配工装时，也要根据轴承的内外圈尺寸做对应的压头，保证压装力只作用在过盈配合的套圈上。

　　很多做小型非标设备的工程师，在选这类小轴承的时候经常混淆608和其他相近规格的尺寸，比如把608和628的外径搞混，628的外径是24mm，宽度是8mm，如果选错规格，轴承座的孔加工完就会出现装不进去或者配合间隙过大的问题，用这个准确的三维模型直接在装配体里匹配安装位，就能提前核对尺寸匹配度，避免加工阶段出现报废。还有部分应用场景会用到带密封盖的608轴承，比如粉尘较多的输送设备、户外使用的小型机电产品，密封盖的厚度也要算在轴承的总宽度里，这款模型的结构也预留了密封盖的安装位置，设计时可以根据工况需求选择是否添加密封结构，不用重新调整整体安装尺寸。在做轻量化设计的小型设备里，608轴承的自重很轻，单套重量只有十几克，不会给整机带来过多的重量负担，同时它的额定动载荷能满足大部分轻载传动场景的需求，只要安装配合、润滑条件到位，正常工况下的使用寿命能达到上万小时，不用频繁维护更换。
