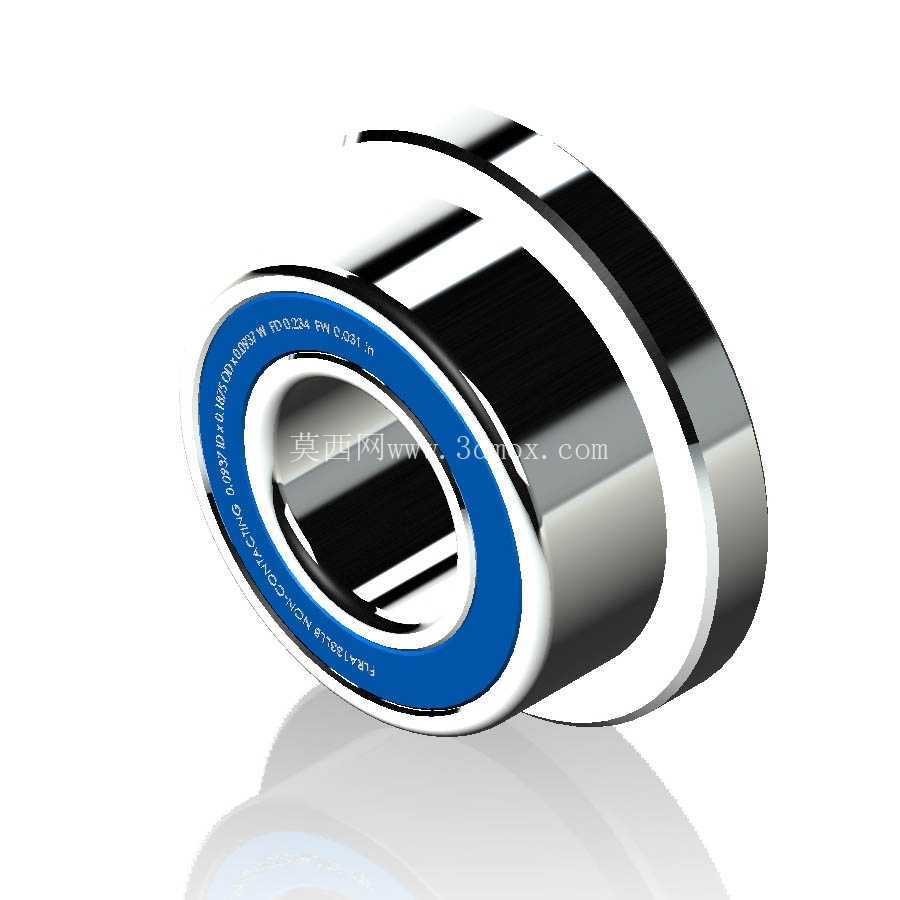

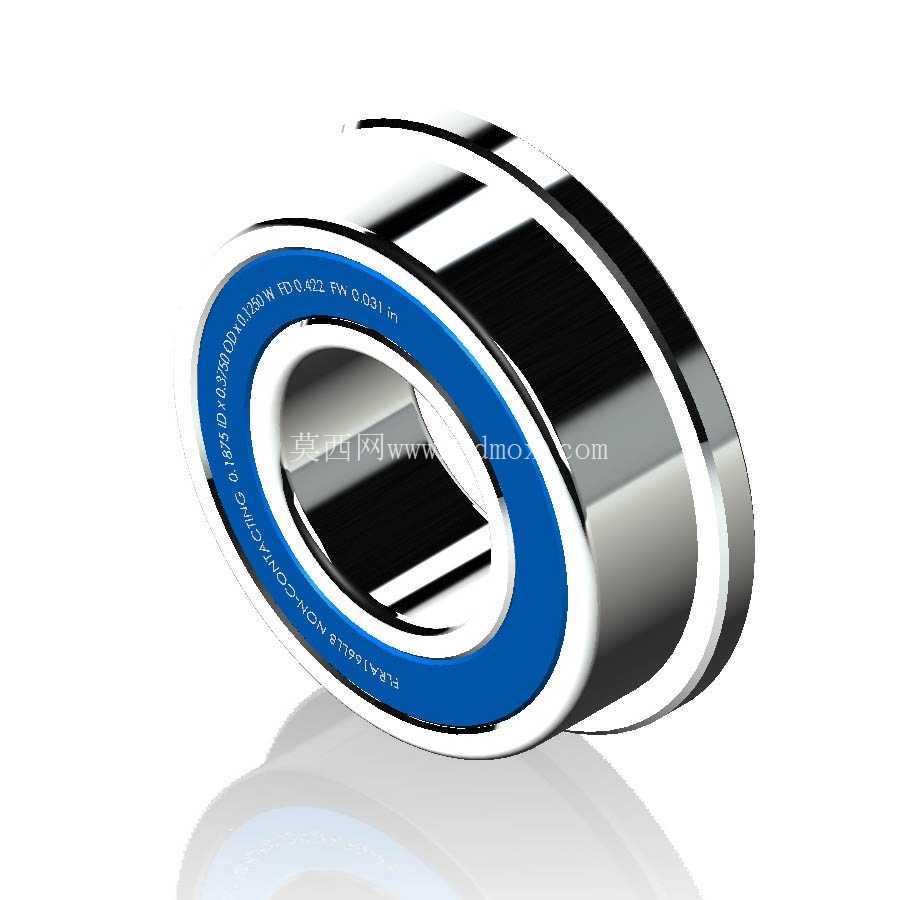

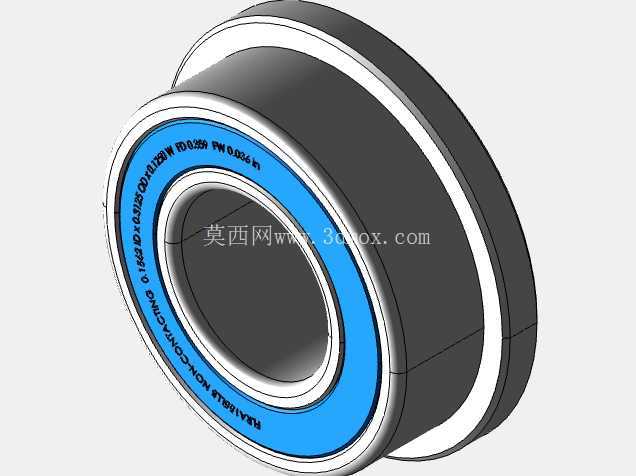

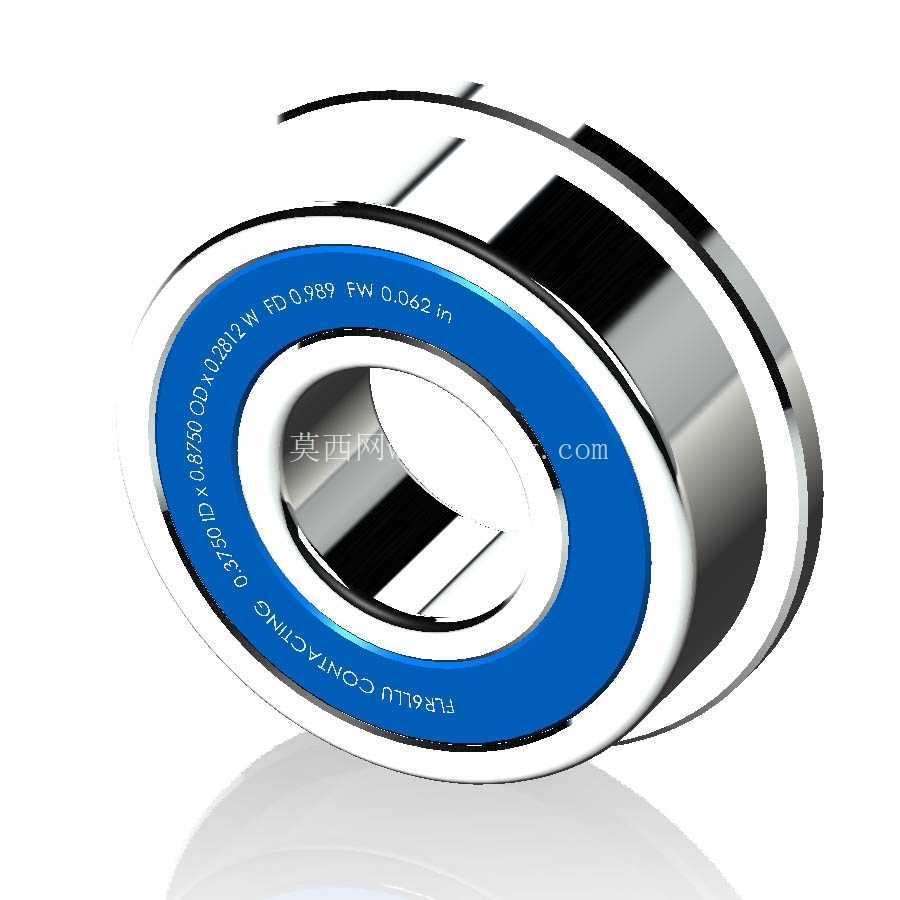

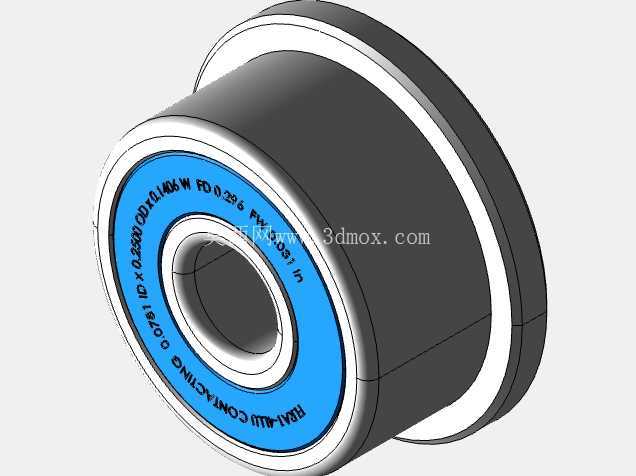

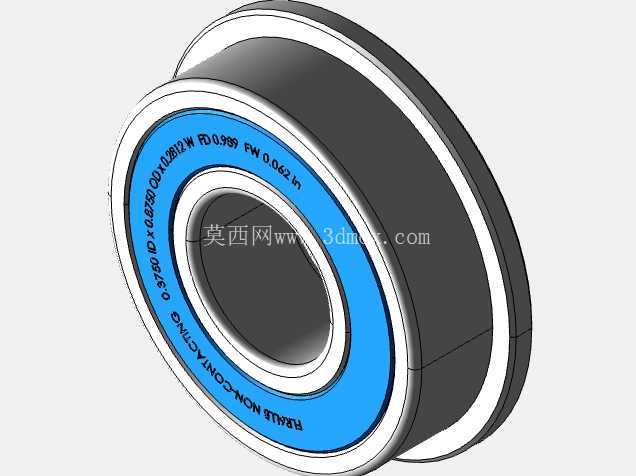

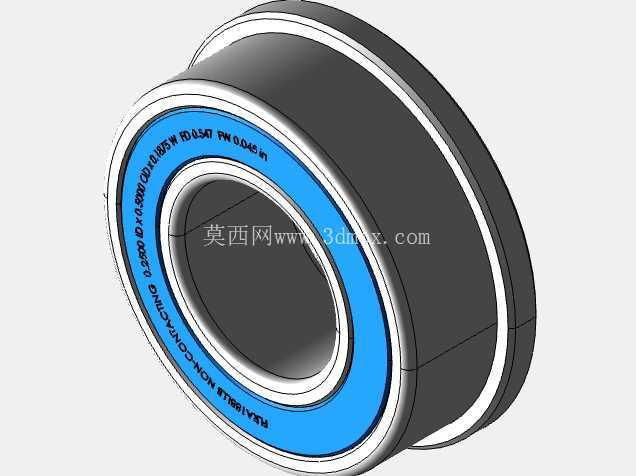

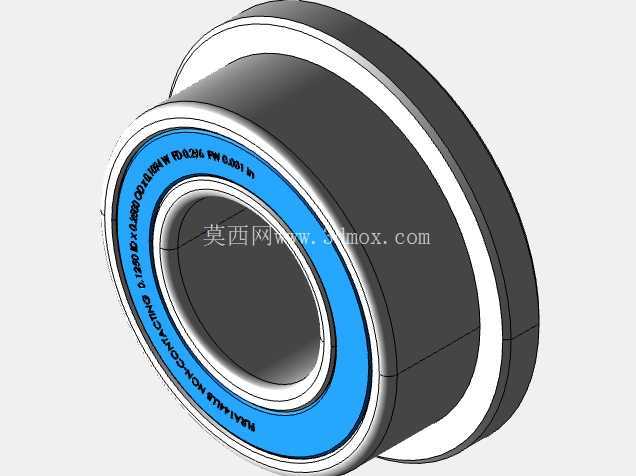

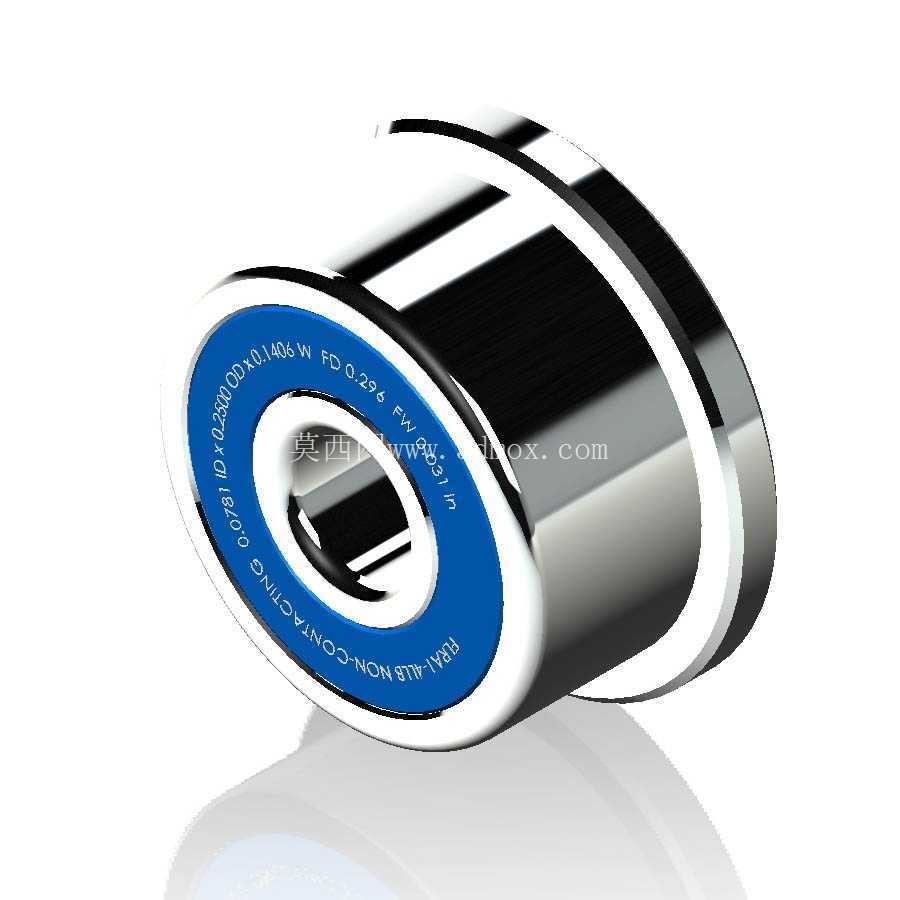

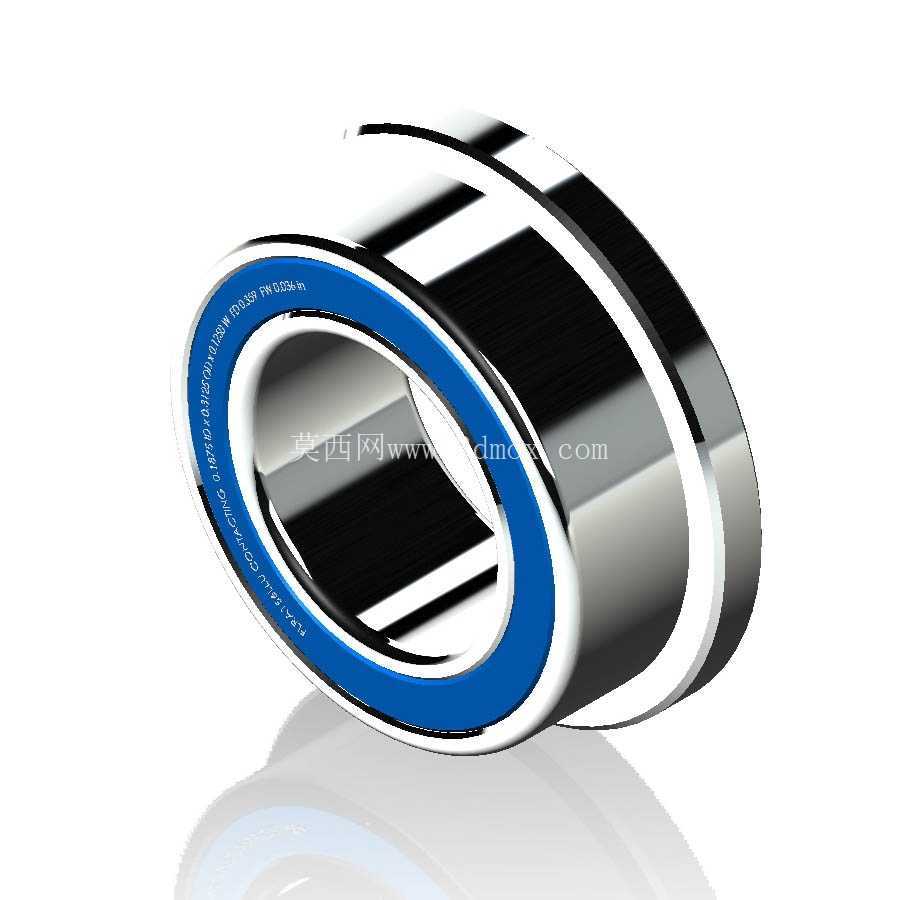

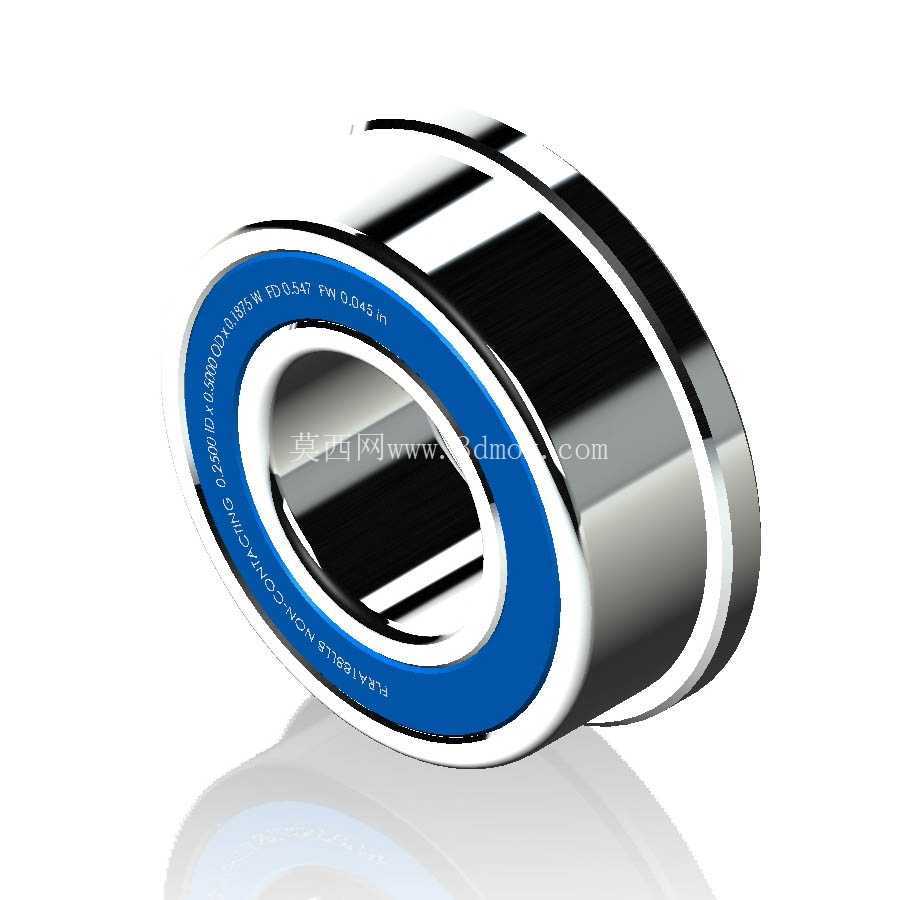

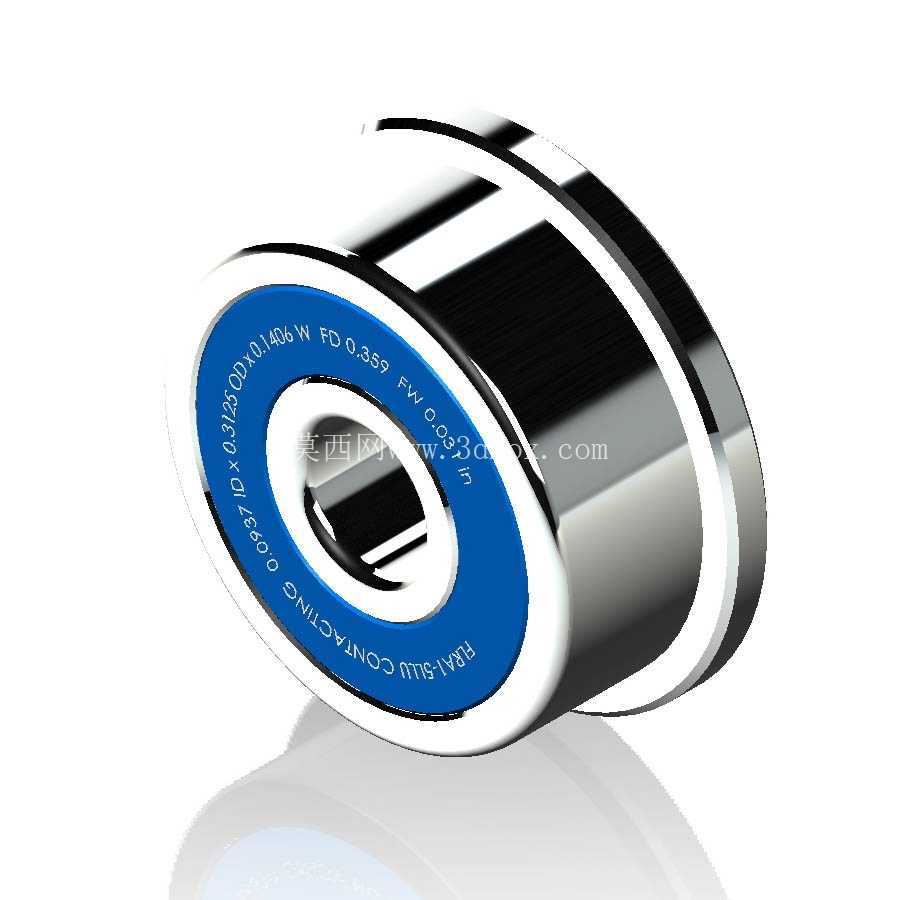

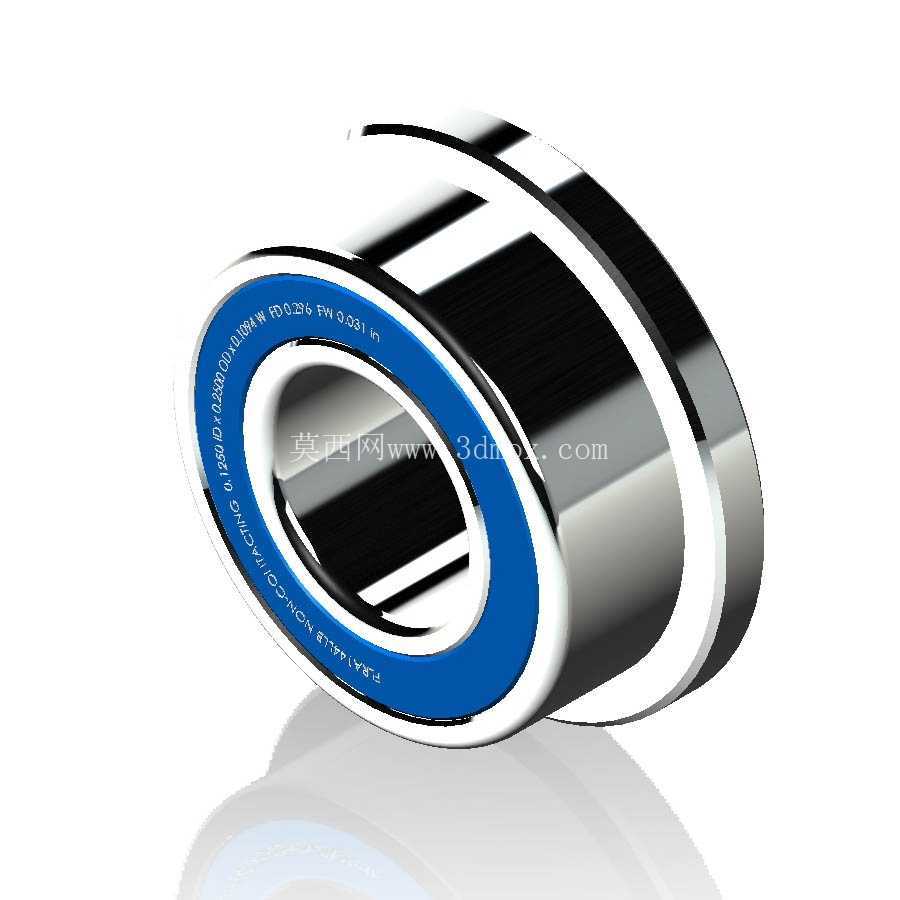

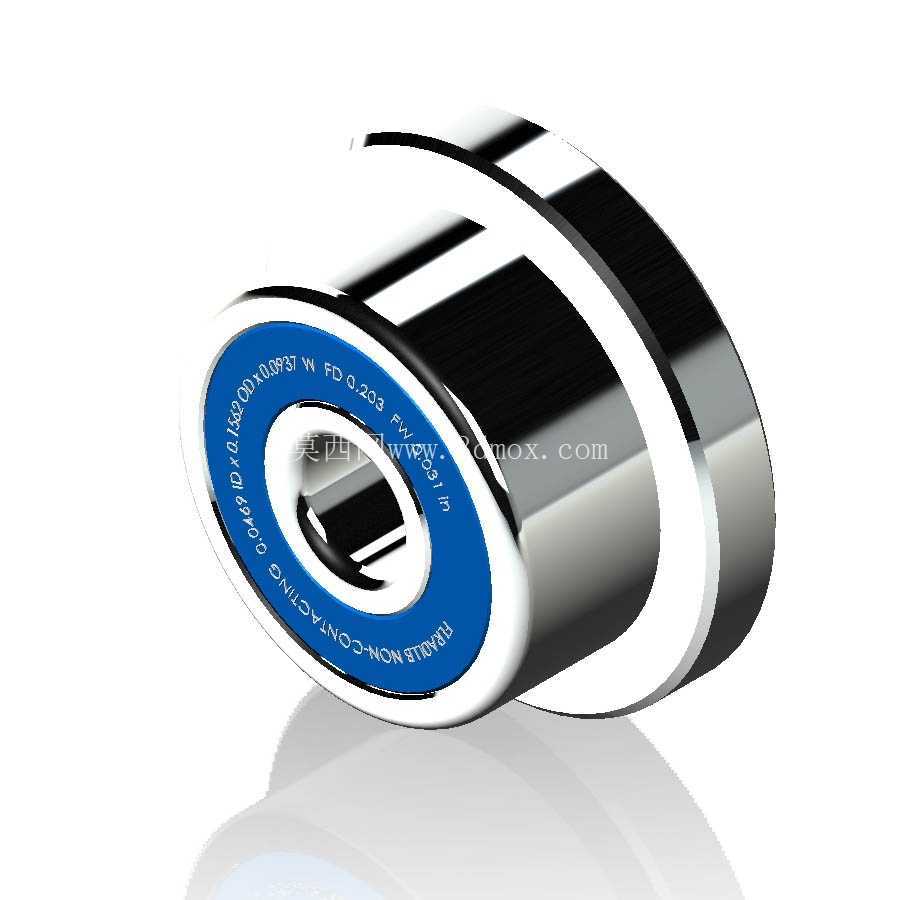

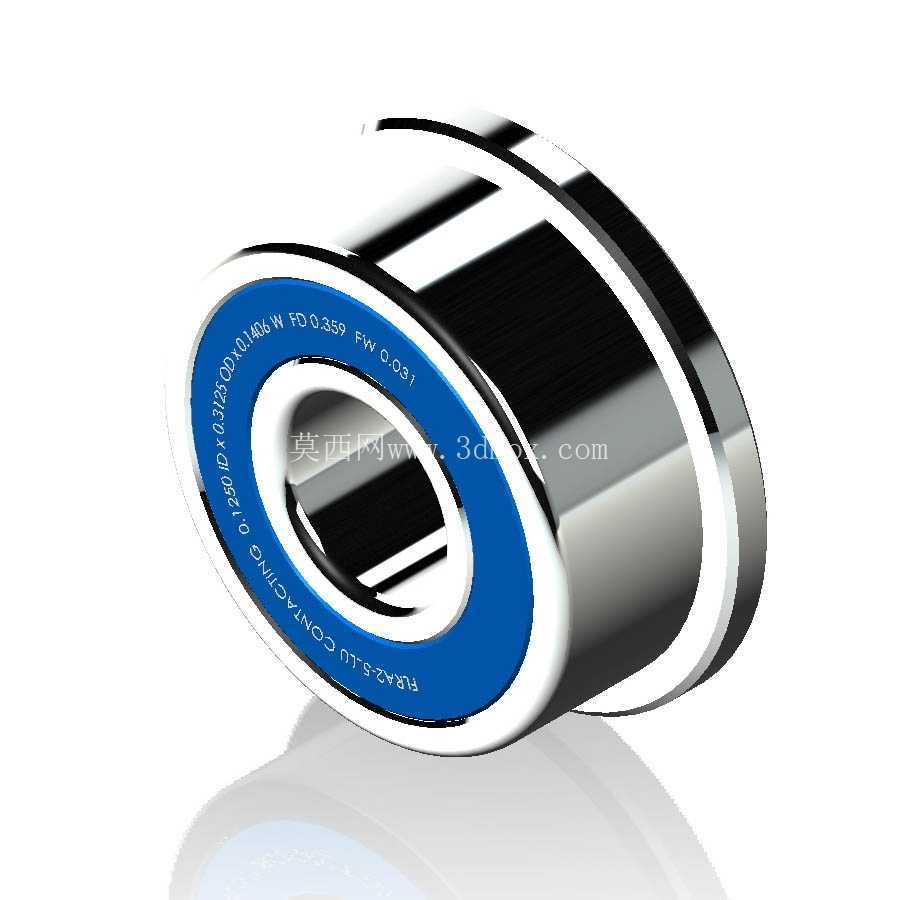

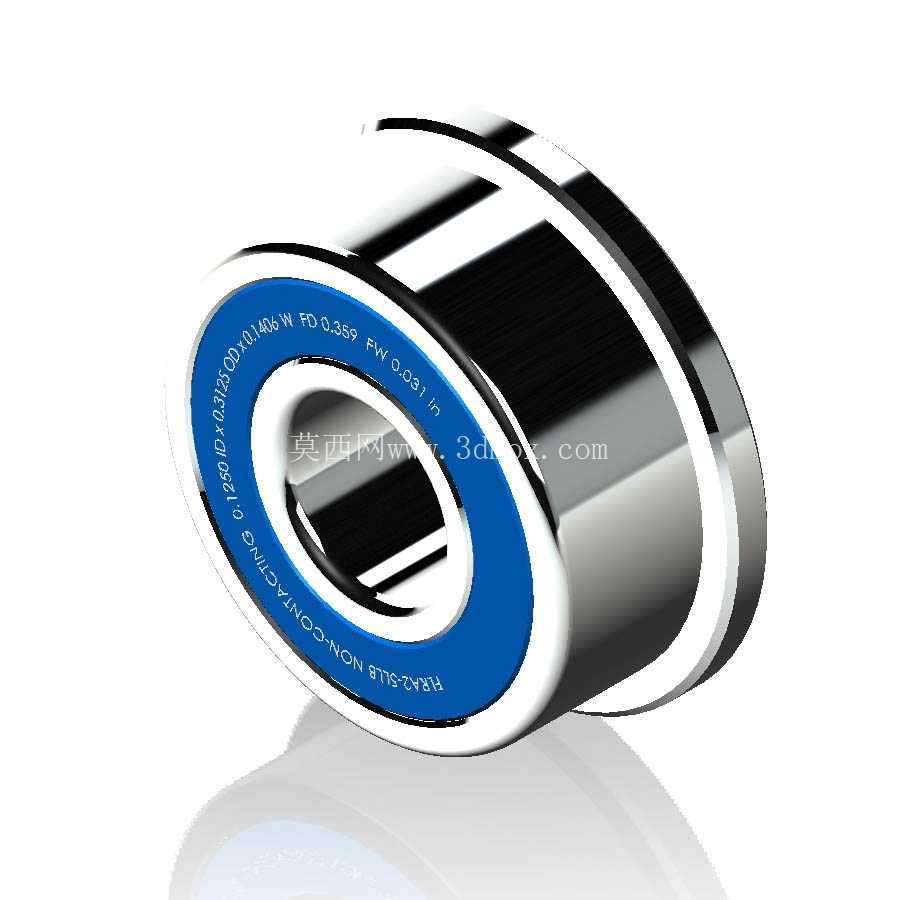

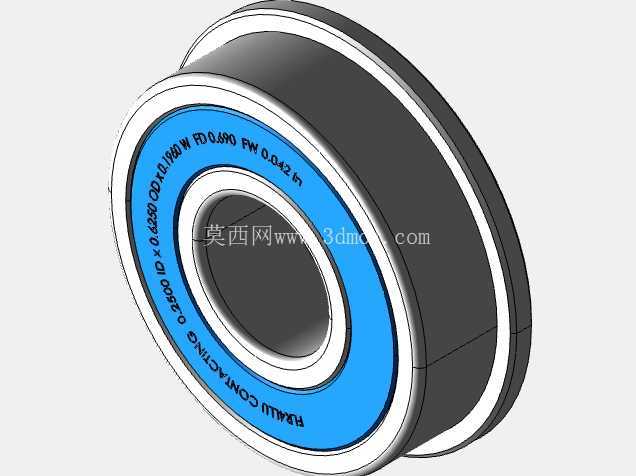

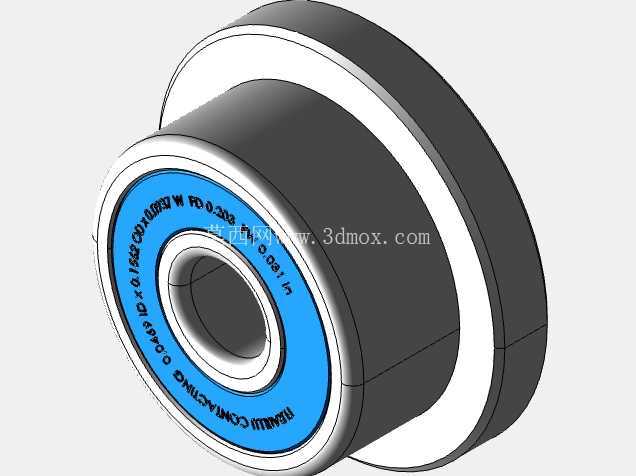

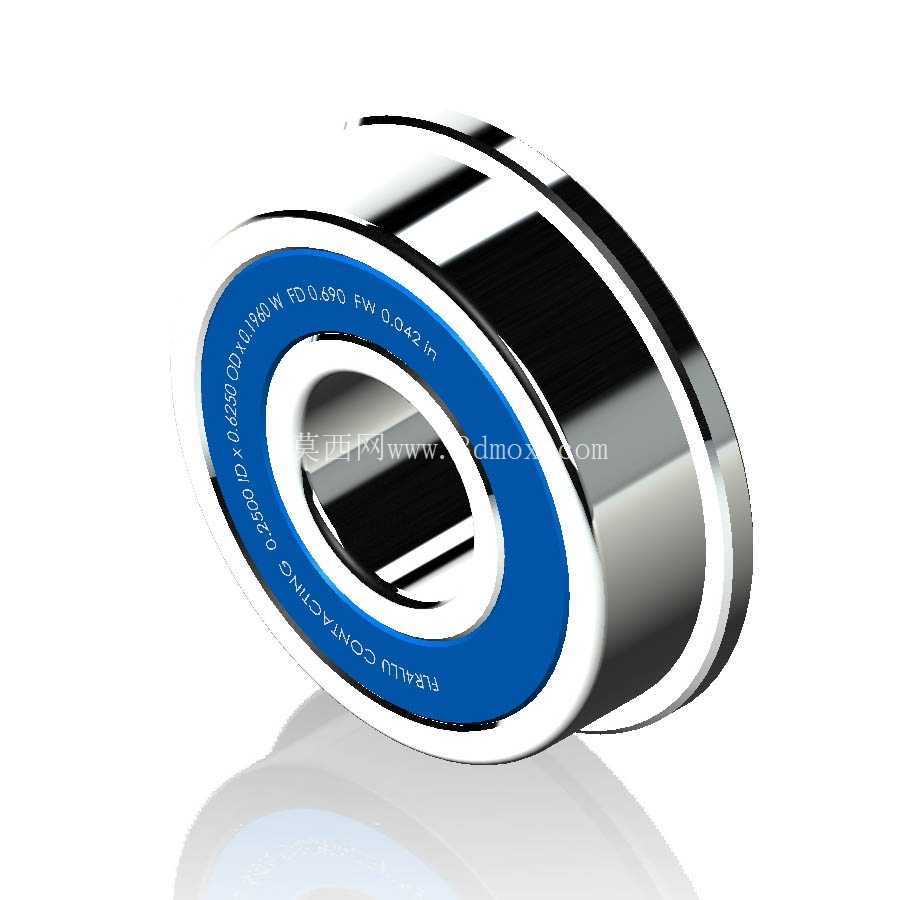

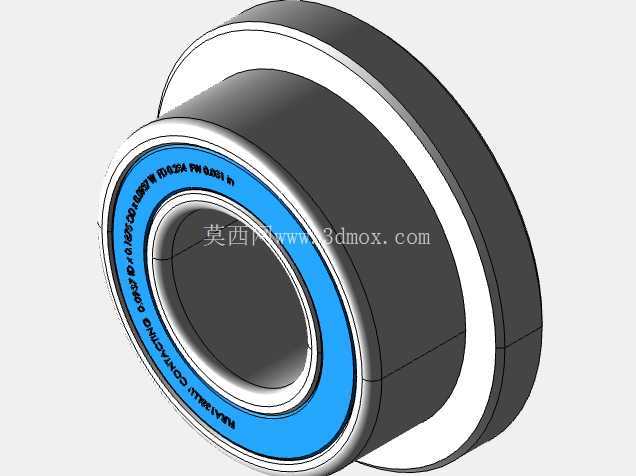

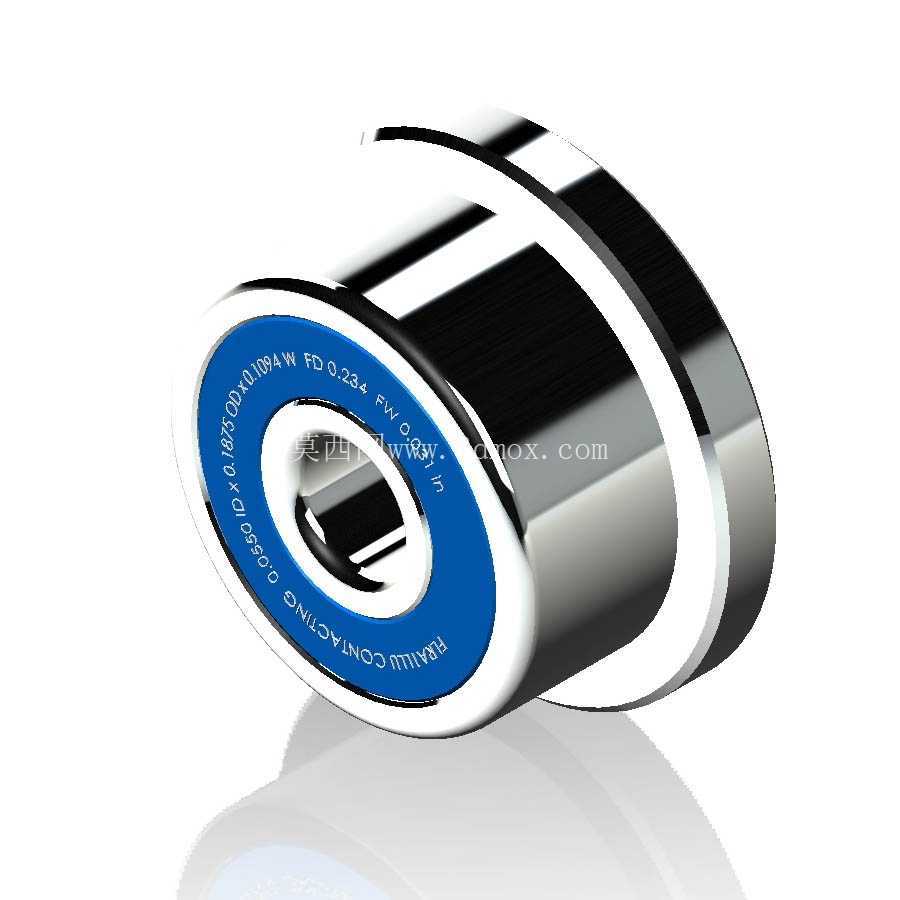

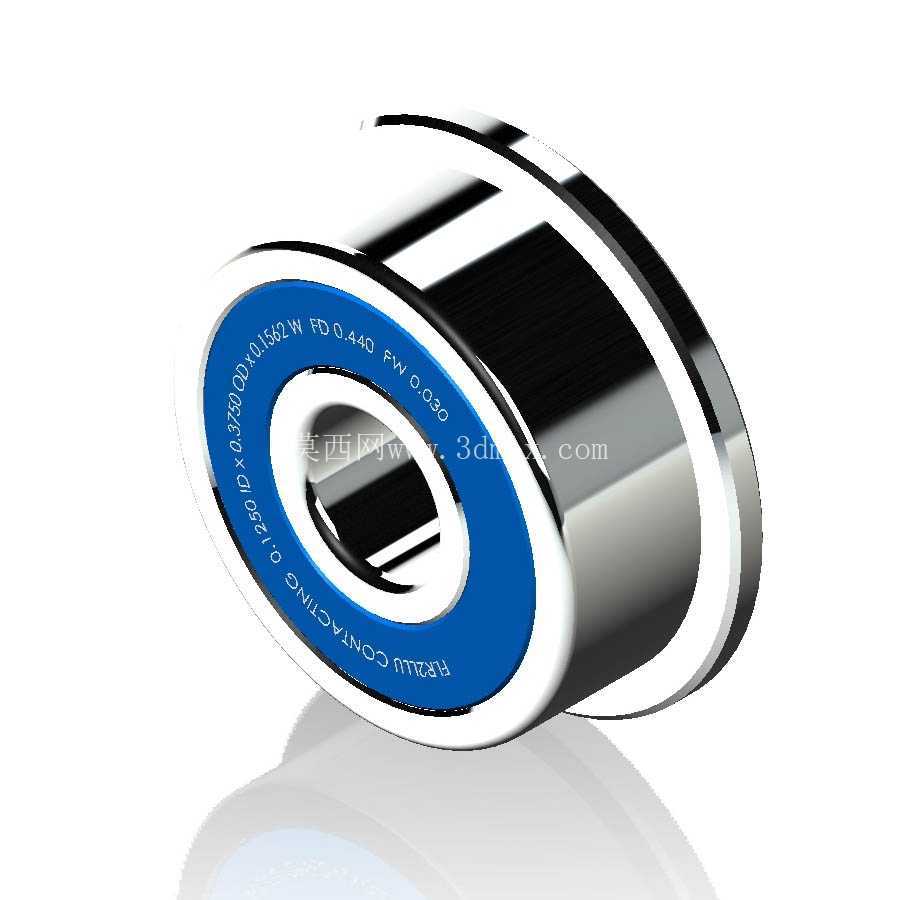

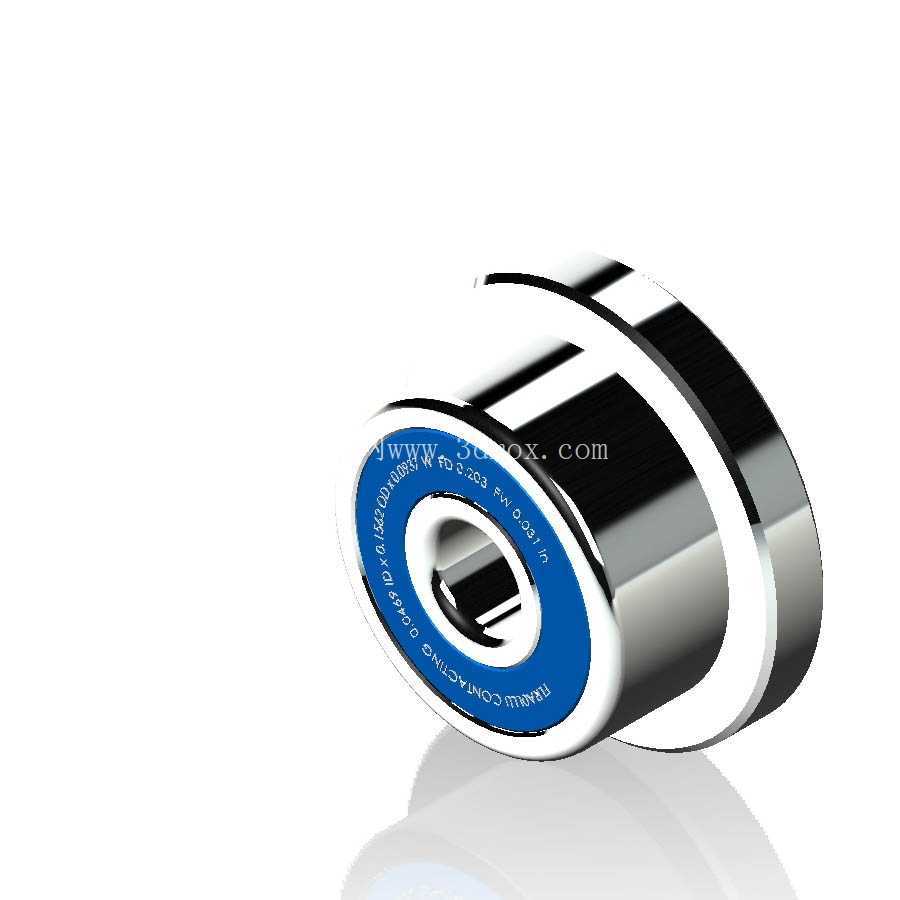

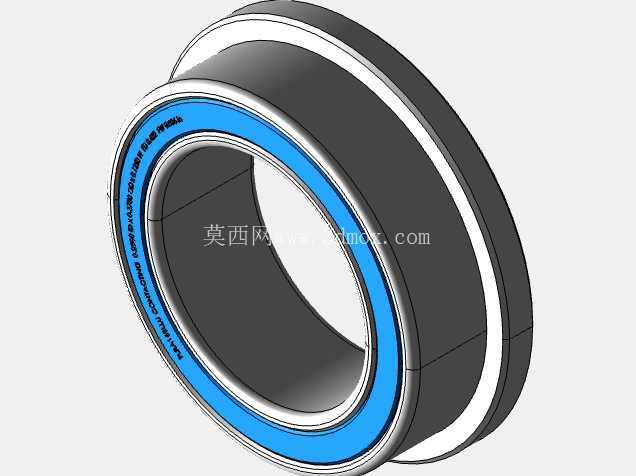

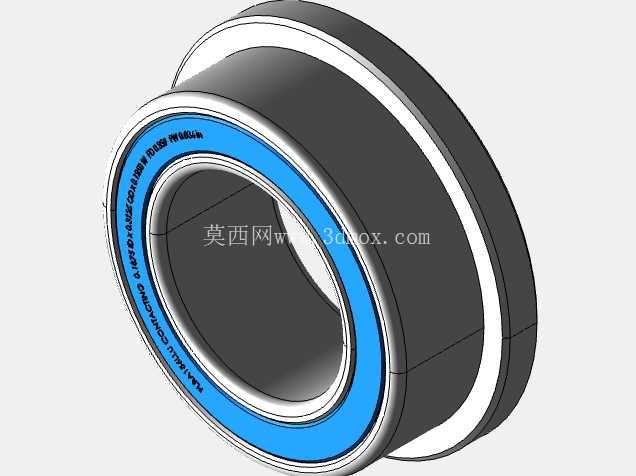

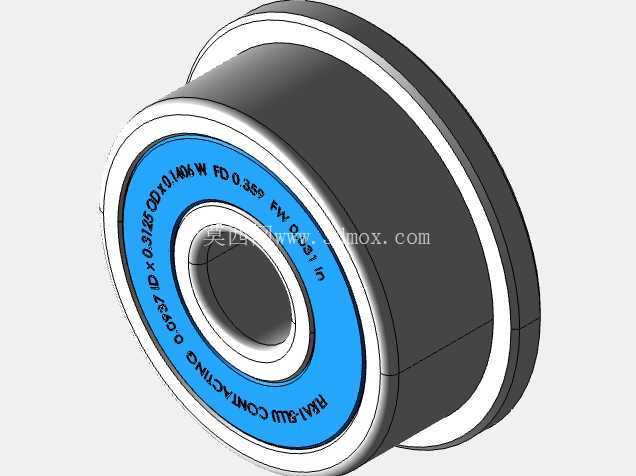

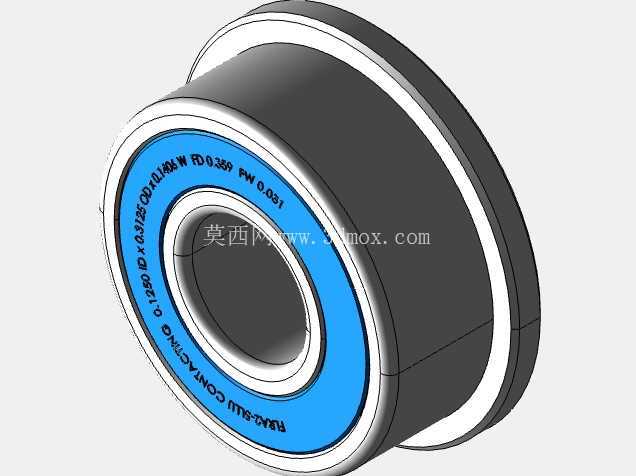

微英寸宽幅法兰双密封微型球轴承

项目分类:通用机械零部件 发布时间:2024-12-02 ID:819844
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承
  • 微英寸宽幅法兰双密封微型球轴承

  这类微型双密封法兰轴承,常见于对安装空间、径向跳动有严苛要求的精密传动场景,比如小型伺服输出端、精密仪器调焦机构、医疗微量泵传动组、办公设备走纸辊支撑位,不少便携检测设备的转轴支撑也会选用同结构件,核心是兼顾小尺寸下的承载能力与安装便捷性,不需要额外加工轴承座挡边,靠自带的法兰端面就能完成轴向定位,省去了轴用挡圈或者端盖压紧的工序,在紧凑装配空间里优势非常明显。

  从结构设计逻辑来看,这类轴承采用双密封结构,内侧的密封件属于非接触式迷宫橡胶密封,运转时密封唇和内圈不产生硬摩擦,能把启动扭矩控制在极低水平,不会给微型传动链带来额外的负载损耗,同时可以阻挡外界的粉尘、微量水汽进入滚道,对于长期在普通工业环境甚至少量浮尘场景下工作的小型设备,能大幅延长维护周期,不需要频繁补充润滑脂。轴承的滚道采用深沟球结构设计,除了承受常规的径向载荷之外,还能承受一定比例的双向轴向载荷,很多小型直连传动结构不需要额外配置推力轴承,单靠这类轴承就能满足复合承载需求,简化整体传动链的结构设计。

  做结构选型的时候要注意,这类轴承的法兰直径、法兰宽度是安装边界的核心参数,安装孔位的沉台尺寸要和法兰外径匹配,沉台深度不能超过法兰宽度,否则装配后法兰端面无法贴合安装基准面,会导致轴承外圈受力倾斜,运转时出现异响、卡滞甚至提前失效。轴承的内圈和轴的配合建议选用过渡配合,不要用过盈量过大的公差,微型轴承的套圈壁厚很薄,过大的装配过盈会导致滚道变形,直接影响旋转精度和运转顺畅度;外圈和安装座的配合可以选用小间隙配合,方便装配拆卸,靠法兰端面的轴向定位就能限制外圈的窜动,不需要额外的径向顶丝或者粘结固定,避免装配应力导致的轴承精度损失。

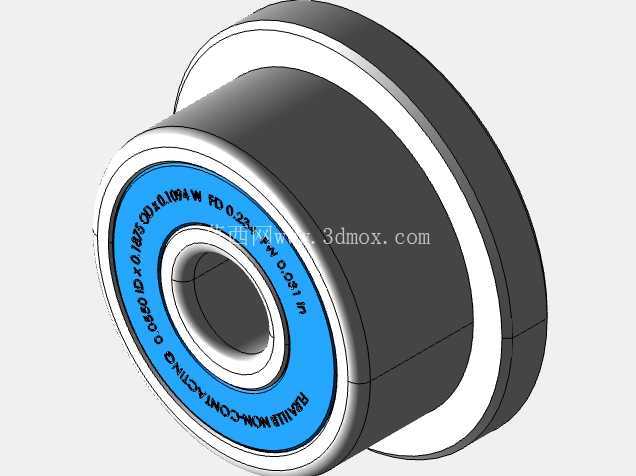

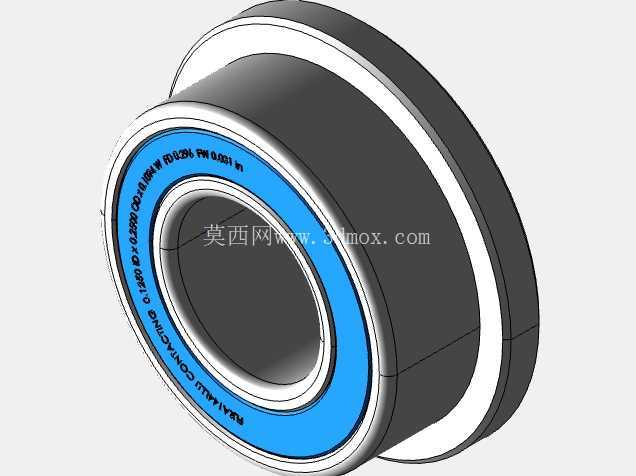

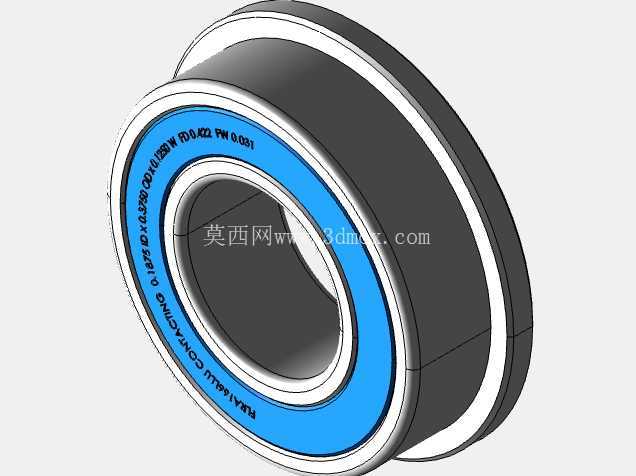

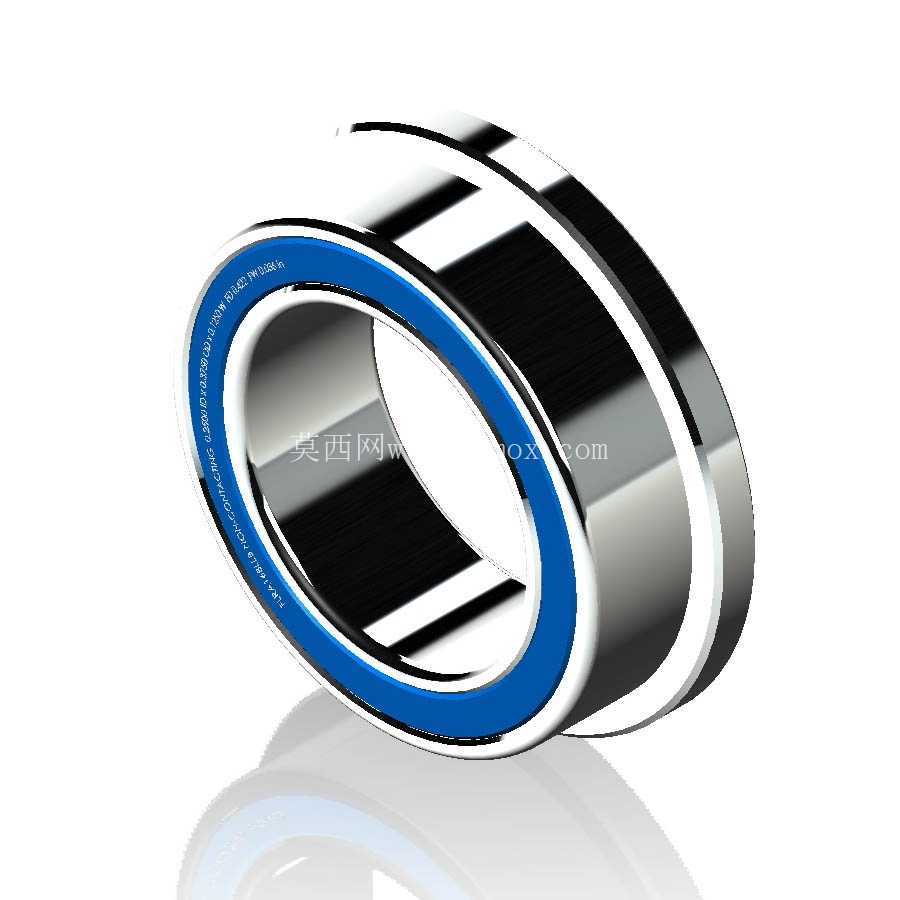

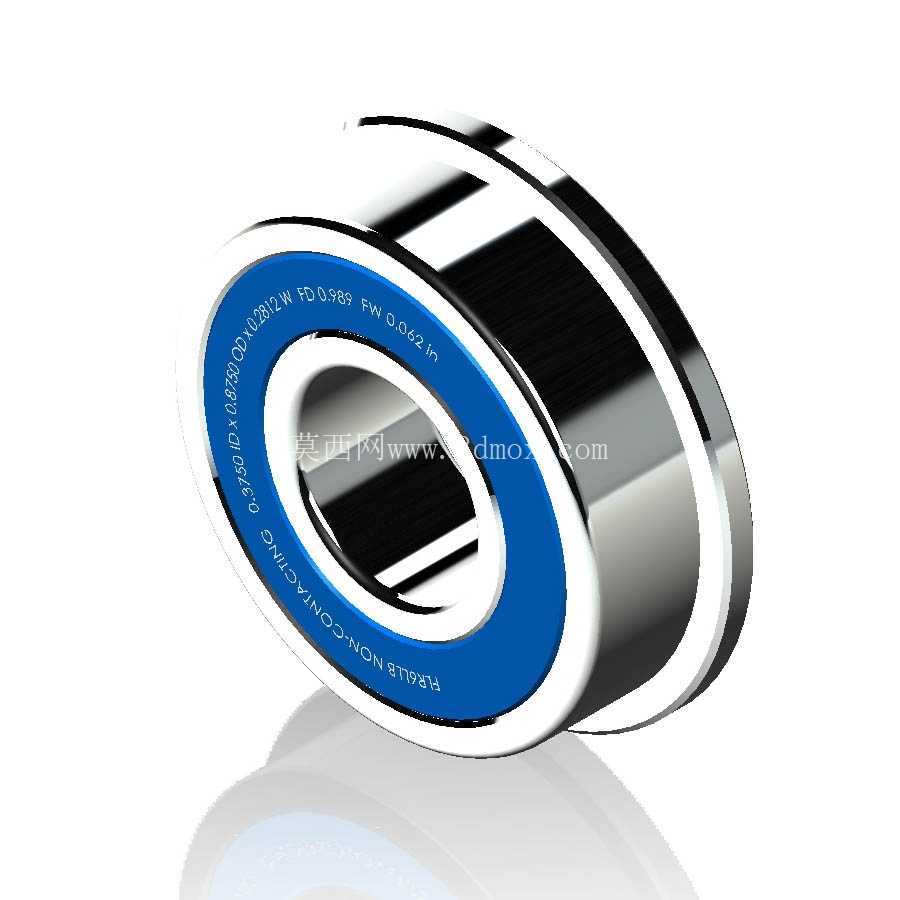

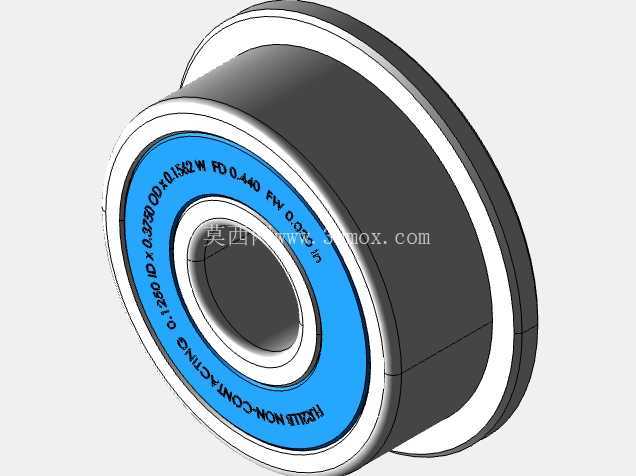

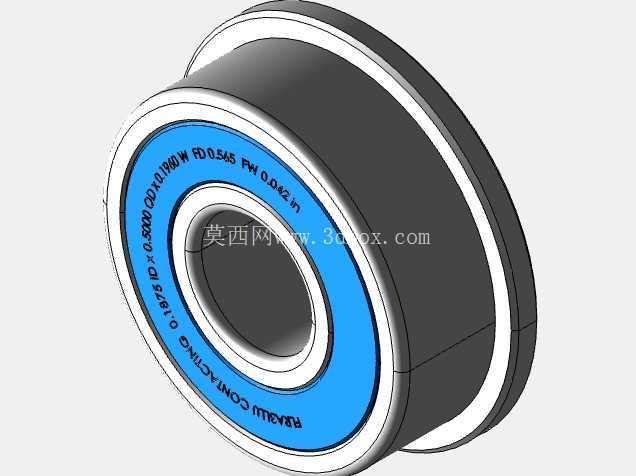

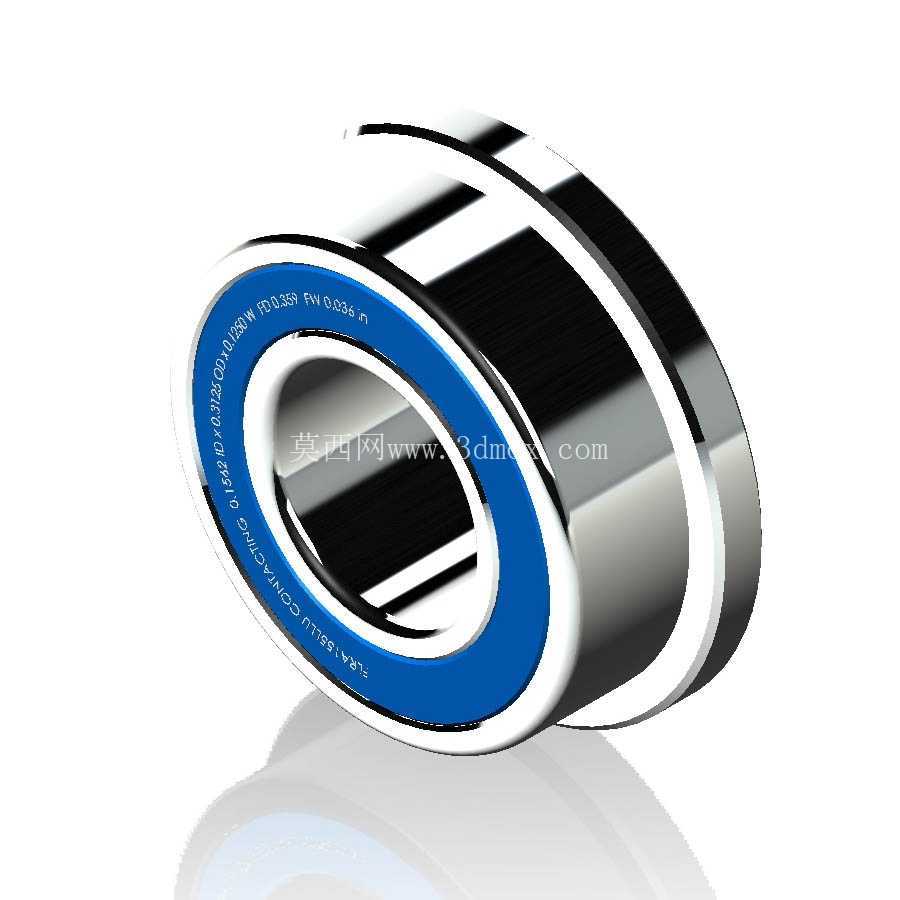

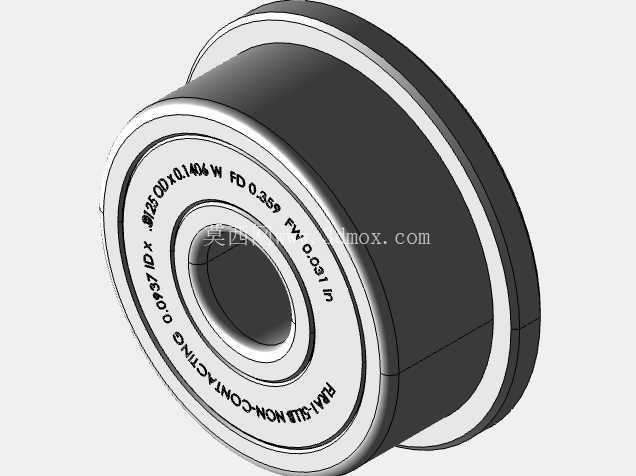

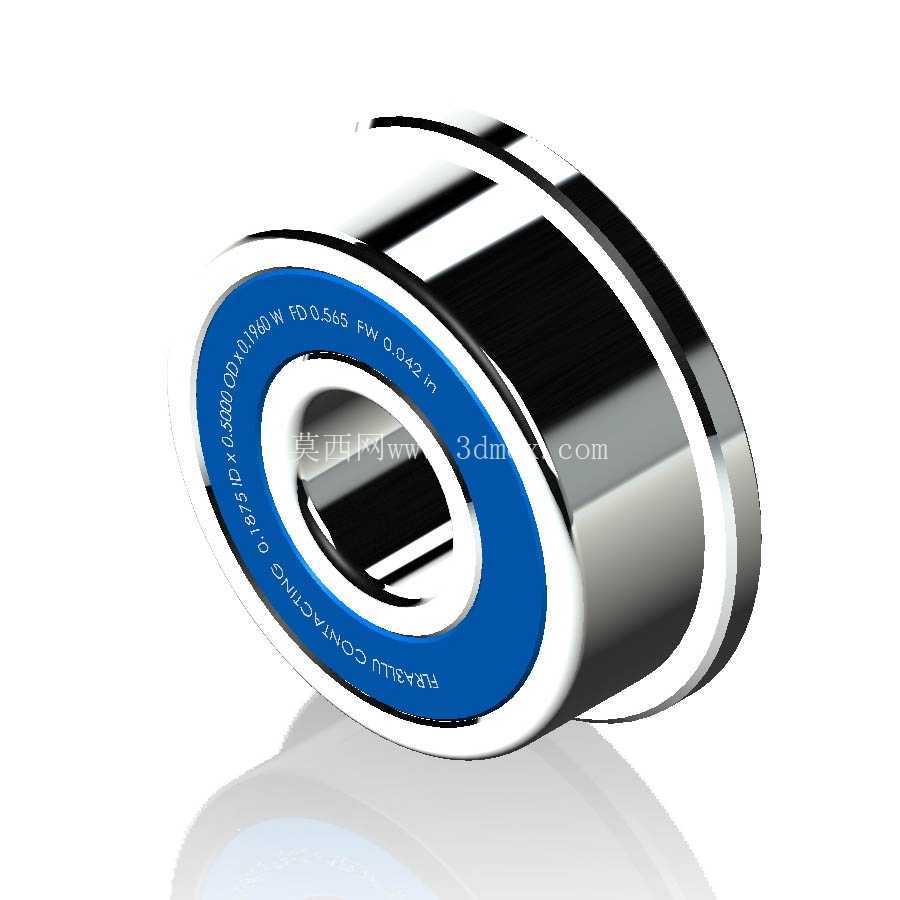

  建模层面这类全参数化的轴承模型,所有尺寸都和实际工业规格对应,滚道曲率、钢球直径、保持架厚度都按照实际工程比例设置,密封件的截面形状、法兰端面的倒角细节都做了还原,做装配仿真的时候可以直接调用,不需要再额外修正安装干涉问题。要注意不同厂商的同规格轴承,密封件的突出量可能存在细微差异,做精密装配的时候如果周边有旋转件和密封端盖距离很近,建议预留0.1mm以上的安全间隙,避免运转过程中出现摩擦。另外这类微型轴承的润滑脂填充量通常只占内部空腔的三分之一左右,过量填充反而会导致运转时温升过高,尤其是高转速工况下,润滑脂搅拌阻力会大幅提升,直接影响传动效率和轴承寿命。

  在实际设备调试过程中,这类轴承的压装要采用专用工装压在内圈端面,不能直接敲击外圈或者密封盖,否则很容易导致密封件变形失效,或者钢球受冲击出现滚道压痕。法兰端面和安装面贴合的时候要保证安装面的平面度,不能有凸起的毛刺或者加工残留的铁屑,否则装配后轴承会出现倾斜,旋转时径向跳动超差,对于有旋转精度要求的场景,比如光学镜头调焦机构、精密计量泵的传动支撑,安装面的平面度建议控制在0.01mm以内,装配后轴承的端跳可以控制在微米级,满足精密传动的精度要求。
