链条链轮传动结构SolidWorks动画模型

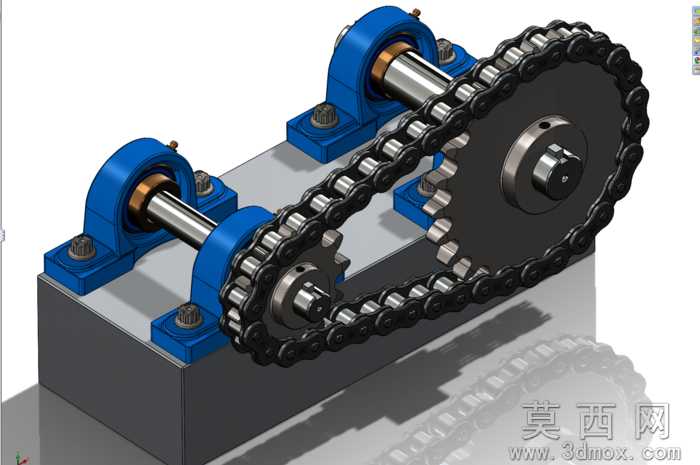

本模型为链条链轮传动结构的三维动画模型，完整还原了链传动系统的运行状态，建模阶段首先在SolidWorks中完成各零部件的几何外形构建，精准绘制链轮的齿形轮廓、链节的销轴与外链板、内链板的配合结构，同时完成配套轴承座、支撑轴、安装基座的参数化建模，所有零件尺寸符合通用机械传动的设计规范，保证齿距与链节节距完全匹配，避免传动过程中出现卡滞、跳齿问题。完成零件建模后按照实际装配关系完成总装，约束链节与链轮齿槽的啮合配合、轴与轴承的旋转配合、轴承与轴承座的固定配合，还原真实的装配公差要求。

参数设计上严格遵循滚子链传动的设计标准，大小链轮的传动比符合常规动力传输的配比要求，链节数量根据两链轮中心距精准计算，保证链条张紧度处于合理区间，同时预留了传动过程中的活动间隙，避免动画模拟时出现运动干涉。

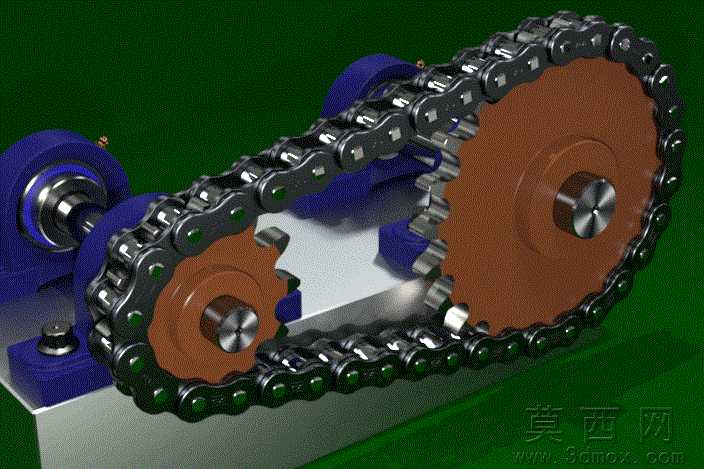

渲染与材质设置阶段，采用Bunkspeed完成渲染输出，链轮部分赋予棕褐色金属材质模拟调质处理的钢制链轮质感，链条部分赋予亮黑色金属材质搭配银色销轴细节，轴承与支撑轴赋予抛光金属材质，轴承座与基座赋予深蓝色工程塑料与哑光金属材质，还原真实工业零部件的材质表现，最终输出1500×1000分辨率的高清动画文件，完整展示传动过程的动态效果。

结构原理上，本模型还原了链传动的核心工作逻辑，通过主动链轮转动带动链条啮合运动，将动力传递至从动链轮，相比带传动具备传动比准确、传动效率高、承载能力强的特点，可直观展示链传动过程中链节与轮齿的啮合顺序、张紧边与松弛边的状态变化。

软件兼容方面，模型原生为SolidWorks2013版本文件，同时导出了STL、STEP、IGES、OBJ等通用三维格式，支持Parasolid内核的各类三维软件打开编辑，也可导入3D PDF进行轻量化查看，适配不同设计场景的使用需求。

研发教学应用层面，本模型可作为机械设计课程中链传动章节的教学演示素材，帮助学习者直观理解链传动的结构组成与运动原理，也可作为非标传动设备研发的参考模型，辅助工程师完成链传动系统的方案设计与运动验证，配套的动画文件可直接用于课件制作、方案展示等场景，降低机械原理的理解门槛。
