双立板钻孔支撑座三维结构设计

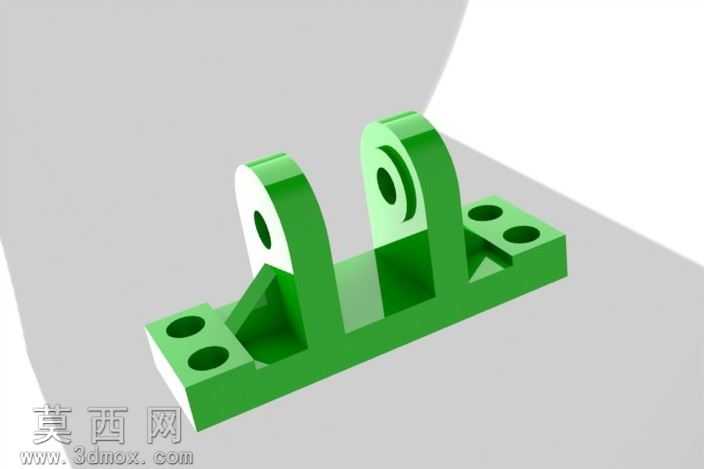

本作品为钻孔工序专用支撑座，采用三维参数化建模方式完成全流程设计，建模过程中先以基准面定位绘制底座轮廓草图，通过拉伸凸台命令生成带多组安装孔的矩形底座实体，底座上的沉头安装孔采用线性阵列方式排布，保证孔位间距的加工精度与装配互换性。在底座上方依次构建两块带同轴通孔的竖向立板，立板与底座的衔接处添加三角形加强筋结构，通过筋特征命令生成加强筋实体，提升立板的抗弯折载荷能力，避免钻孔作业时支撑结构出现形变偏移。立板上的同轴孔采用同轴心配合约束，保证两块立板的孔位轴线完全重合，满足钻孔时工件定位的同轴度要求，立板侧边做圆角过渡处理，消除应力集中点同时避免加工装配时的锐边划伤。建模完成后赋予零件亮绿色哑光塑料材质进行渲染预览，渲染时采用柔和的环境光搭配定向补光，清晰呈现零件的结构层次与轮廓细节，所有特征均保留完整参数化历史记录，可根据实际钻孔工件的尺寸需求快速调整立板高度、孔径大小、底座安装孔位等参数。整体结构设计兼顾刚性与轻量化，底座的多组安装孔可适配不同工作台的固定需求，双立板的支撑形式可稳定承托待钻孔工件，加强筋的布置在不增加过多整体重量的前提下大幅提升结构强度，零件的所有棱边均做倒角或圆角处理，符合机械加工的工艺性要求，不存在无法加工的倒扣或薄壁结构，可直接导出工程图用于后续的机加工生产，也可用于工装装配的干涉校验与作业模拟。
