12mm绿色金属按钮开关三维结构设计

　　这款12mm规格的绿色推动式按钮，是工业控制回路里极为常见的主令操作元件，日常在各类设备的操作面板、小型控制盒、测试治具上都能见到它的身影。从结构设计来看，整体采用金属外壳搭配绝缘内芯的组合，外露的操作头做了亮绿色的醒目设计，在工业现场复杂的操作环境里，操作人员可以快速识别启动、确认类的操作点位，避免误触其他功能按键。

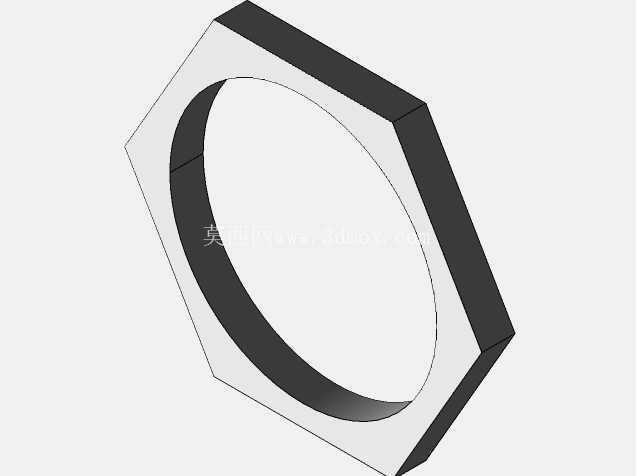

　　安装边界上，这款按钮适配12mm直径的面板开孔，螺纹段长度可以适配常规厚度的金属面板、塑料面板甚至薄型绝缘安装板，配套的锁紧螺母可以从面板背面拧紧固定，安装后不会出现晃动、松脱的问题，哪怕设备运行过程中有持续的小幅振动，也能保证安装位置的稳定性。尾部的插针式接线端，适配常规的冷压插簧，接线时不需要额外焊接，直接压接后插装即可，后期维护更换也十分方便，不需要拆解整个面板的布线就能快速完成备件替换。

　　功能特性层面，这款按钮属于瞬时推动触发类型，按下时触点闭合接通控制回路，松开后靠内部的复位弹簧自动回弹断开，也可以根据实际回路需求搭配对应的触点模块，实现常开、常闭或者双触点的信号输出。金属外壳的设计不仅提升了整体的结构强度，在一些有轻微油污、粉尘的工业场景下，也能更好地保护内部的触点结构，避免异物进入导致的接触不良问题，相比全塑料结构的按钮，抗磕碰、抗外力冲击的能力更强，适合在车间现场的设备上使用。

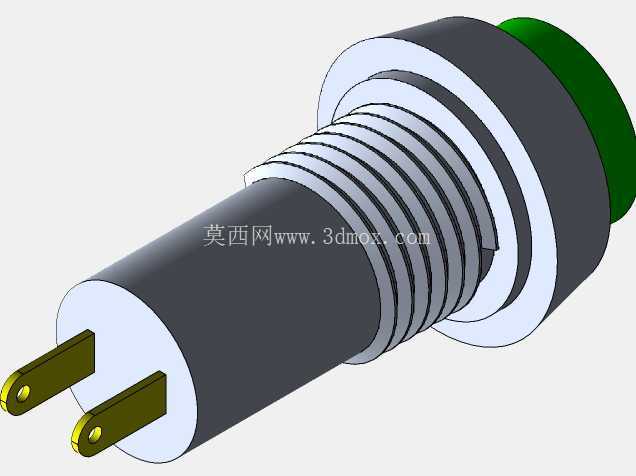

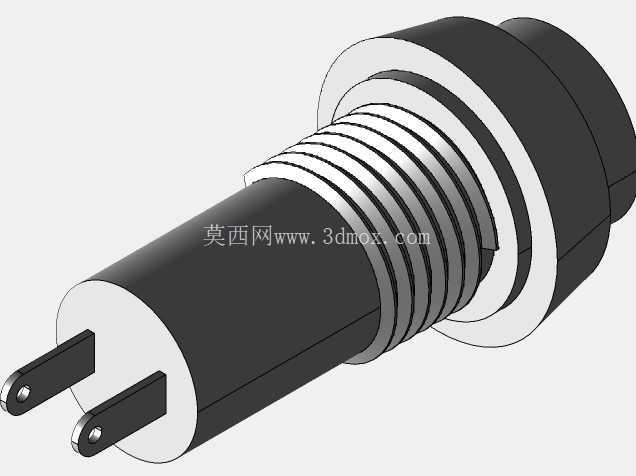

　　设计思路上，这款按钮的建模完全还原了实物的装配关系，从顶部的绿色操作帽，到中段的金属螺纹壳体、内部的复位弹簧、导电触点，再到尾部的接线插脚，每一处的配合尺寸都做了精准的还原。操作帽和金属壳体之间的间隙控制在合理范围，既保证按压时没有卡滞感，也不会因为间隙过大导致异物容易进入内部。螺纹段的牙距符合常规的公制细牙螺纹标准，和市面上同规格的安装螺母、防松垫圈完全通用，选型替换时不需要重新加工面板开孔，直接替换同规格的老旧损坏按钮即可。

　　实际应用场景中，这类绿色按钮通常被定义为启动、运行确认、复位清零类的操作功能，在小型自动化设备的操作面板上，往往会和红色的停止按钮、黄色的急停按钮搭配布置，按照操作习惯排布在操作人员最容易触及的位置。在一些便携式测试设备、手持控制盒上，因为其体积小巧，安装占用空间小，也会被大量使用，12mm的直径不会让小型控制盒的面板显得过于拥挤，同时操作帽的大小也适合手指按压，不会因为尺寸太小导致按压时打滑或者按不准的问题。

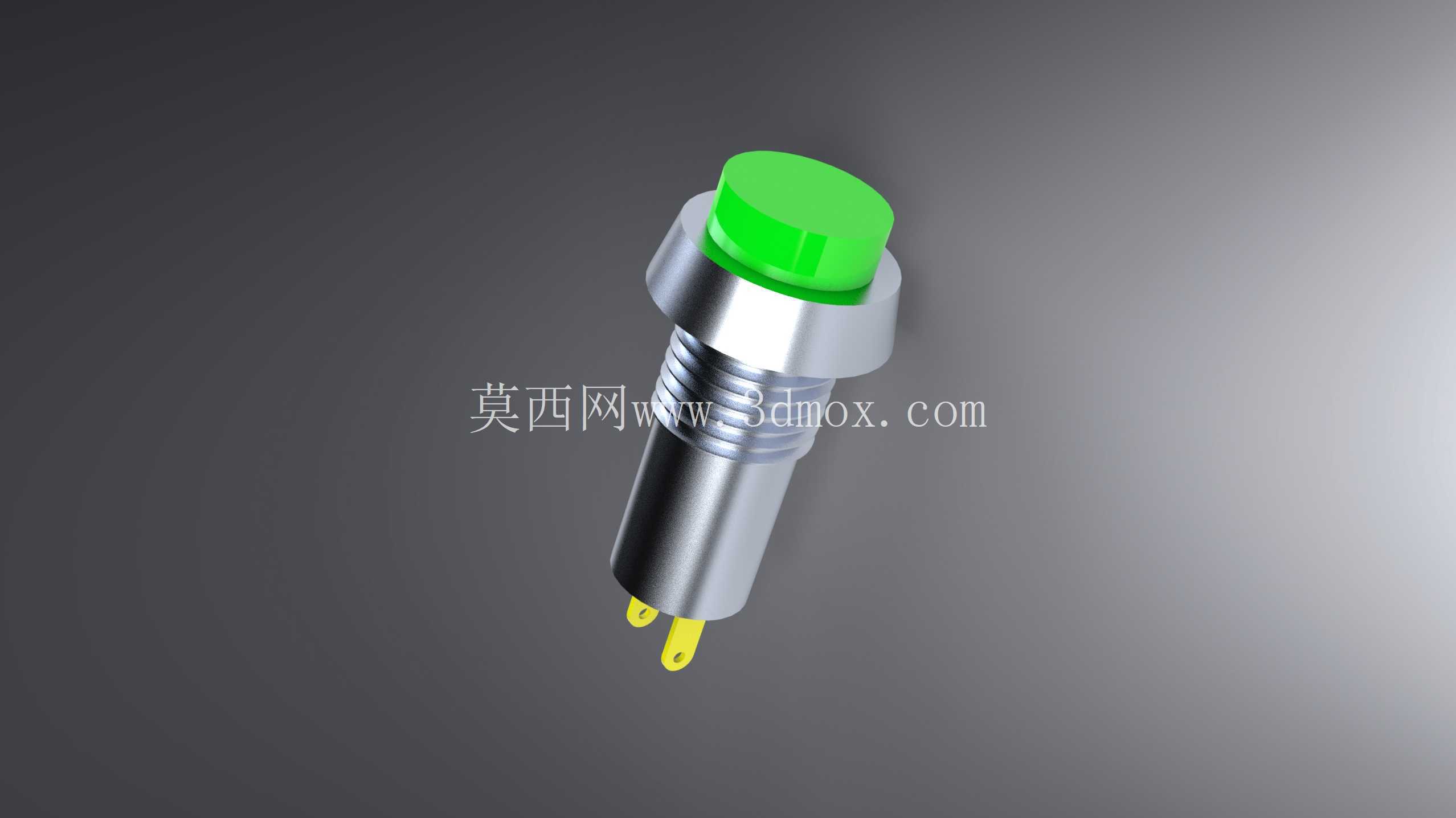

　　从建模细节来看，模型还原了产品表面的处理工艺，金属外壳部分做了亮面镀铬的质感表现，绿色操作帽是半哑光的塑料质感，尾部的插脚做了镀锡的金属色泽，整体视觉效果和实物完全一致。在做设备面板的三维布局设计时，可以直接调用这个模型进行装配，检查按钮和面板内部其他元器件的干涉情况，确认接线空间是否足够，按压时的操作行程会不会和周边的其他元件产生冲突，提前在设计阶段规避安装干涉的问题，减少后期实物装配时的改造成本。

　　对于结构设计人员来说，这类标准件的三维模型可以直接复用在自己的设备设计里，不需要从头开始绘制每个细节，只需要确认安装尺寸、接线方向和自己的设计匹配即可，能大幅提升设计效率。同时模型的全尺寸还原，也可以用来做操作面板的人机工程校验，确认按钮的突出高度是否合适，操作人员按压时的角度是否顺手，多个按钮之间的间距是否满足操作时不会误触相邻按键的要求，让整个设备的操作界面设计更加合理。
