伸缩式起重吊臂支撑结构三维设计

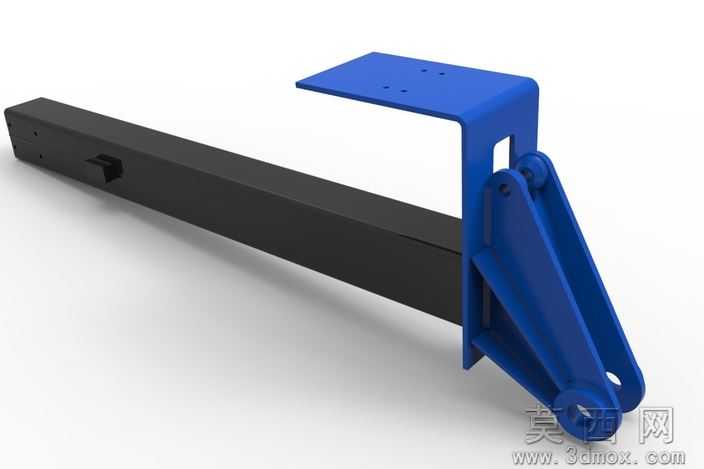

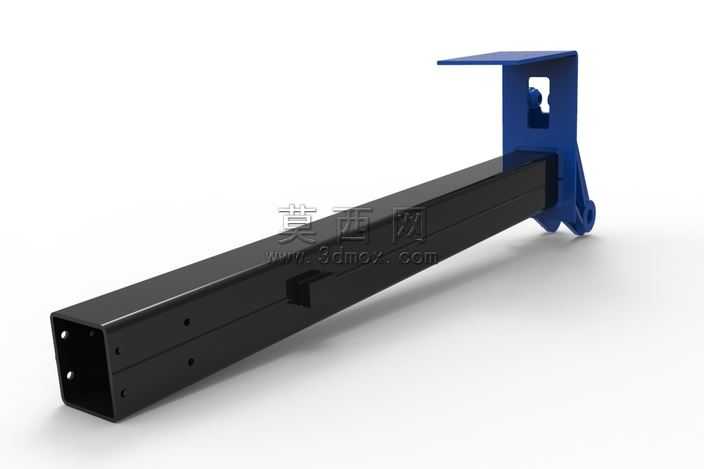

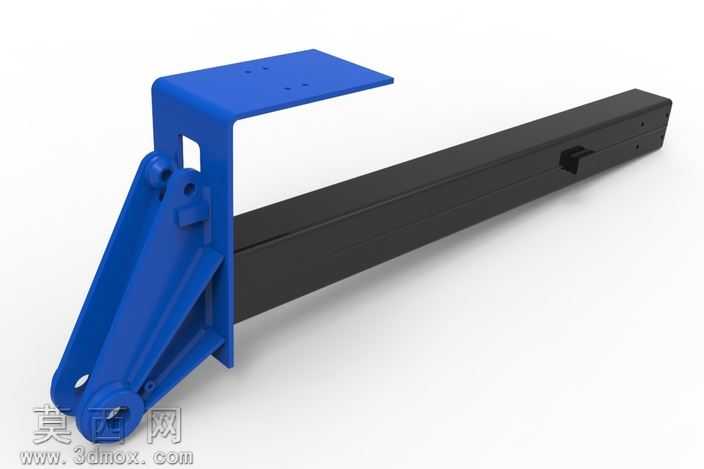

本作品为伸缩式起重作业配套的支撑臂结构三维模型，建模阶段采用参数化特征建模方式完成整体搭建，首先对结构的功能需求进行拆解，将整体划分为固定安装基座、铰接支撑臂组、伸缩滑移臂体三个核心功能模块，逐一完成各零件的草图绘制、特征拉伸与装配约束。建模过程中严格遵循机械设计的尺寸配合规范，对铰接位置的销轴安装孔、臂体间的滑移配合面、安装基座的连接孔位均做了精确的尺寸约束，保证各活动部件的运动逻辑符合实际工况要求，伸缩臂体可沿预设方向完成滑移动作，铰接支撑结构可实现角度调整，完整还原伸缩起重结构的动作形态。材质与渲染阶段，对支撑铰接结构部分赋予金属蓝色喷塑材质，调整材质的粗糙度、金属度参数模拟工业涂装的哑光金属质感，对伸缩滑移臂体赋予黑色冷轧钢材质，还原钢制型材的表面纹理效果，安装基座部分与支撑结构采用同色系材质保持视觉统一性；场景搭建采用纯白无影背景，布置多组柔和面光源消除结构死角的阴影，突出各部件的轮廓特征与装配关系，渲染输出角度选取斜向俯视视角，可同时展示安装基座的连接面、铰接结构的连杆形态、伸缩臂的整体长度比例，清晰呈现结构的整体布局。设计思路上，该结构聚焦起重作业中伸缩臂的支撑稳定性需求，采用L型安装基座实现与设备主体的可靠连接，多连杆铰接结构为伸缩臂提供稳定的支撑力传导路径，箱型截面的伸缩臂体在保证结构强度的同时控制整体重量，臂体上设置的锁止结构可在伸缩至指定行程后实现位置固定，满足不同作业半径下的起重支撑需求；建模过程中对各零件的壁厚、铰接处的加强筋结构均做了细节还原，避免出现薄壁失真、结构干涉的问题，装配体中各零件的配合关系完全符合实际机械装配逻辑，可直接用于结构展示、运动仿真或进一步的工程细化设计。
