垂直贴片式USB-C接口母座结构设计

　　这款垂直式USB Type-C母座是当前消费电子、工业控制板卡领域应用极广的板端连接部件，日常接触的便携设备充电接口、工控手持终端数据接口、小型检测设备的外接通讯端口，大多会用到这类结构的接插件。不同于卧式贴装的Type-C母座，垂直结构的设计核心是让接口插拔方向与PCB板面保持垂直，能够适配设备外壳侧方开孔的布局需求，在设备内部空间局促、板面横向空间不足但垂直方向有冗余的场景下，这类垂直母座的空间利用率优势会非常明显。

　　从实际功能层面看，这款母座同时兼顾电源传输与数据通讯的需求，引脚排布完全遵循USB-IF标准定义，既支持大电流快充功率的传输，也能满足高速数据信号的稳定传输，外壳采用的金属屏蔽结构一方面可以加固接口本身的结构强度，抵御日常插拔带来的侧向冲击力，另一方面也能对内部信号触点形成电磁屏蔽，减少外界电磁干扰对高速信号传输的影响，避免出现数据丢包、充电断连这类实际使用中的常见问题。

　　设计过程中首先要考虑的是安装边界的匹配，这类贴片式母座采用SMT回流焊工艺贴装到PCB表面，底部的定位柱需要和PCB上的定位孔精准对应，过孔尺寸与定位柱的公差配合要控制在合理范围，过松会导致过炉时元件偏移，过紧则会出现贴装时元件无法平稳落位的问题。引脚的焊盘设计需要匹配钢网开口厚度，保证焊锡量适中，既避免虚焊也防止相邻引脚连锡短路。母座的插合面尺寸完全遵循Type-C标准接口的公差要求，保证公头插入时的插拔力处于标准区间，既不会因为过松导致接触不良，也不会因为插拔力过大影响用户使用手感，同时插合深度的设计要保证公头插入后所有触点完全贴合，避免出现仅部分引脚接触导致的功能异常。

　　外壳的固定脚设计是结构强度的关键，除了贴片固定的引脚外，外壳两侧的插脚需要插入PCB对应的金属化孔内进行焊接，这部分结构能够承受插拔过程中产生的扭转力与侧向拉力，避免多次插拔后母座从PCB上脱落。内部的胶芯结构采用耐高温绝缘材质，能够承受回流焊过程中的高温环境不变形，同时将所有导电触点精准固定在对应位置，保证相邻触点之间的绝缘距离满足安规要求，避免高压引脚之间出现爬电风险。触点部分采用弹性接触设计，公头插入时触点产生的弹性形变能够保证接触面的正压力足够，降低接触电阻，减少大电流传输时的触点发热问题，同时触点表面的镀层设计需要兼顾耐磨性能与导电性能，保证上千次插拔后依然能保持稳定的接触性能。

　　在实际选型应用中，这类垂直母座常被用在手持检测仪器、小型工控模块、桌面型数码外设这类产品上，设计整机结构时需要在外壳对应位置预留匹配的开孔，开孔与母座插合面的同轴度公差需要严格控制，同时要在母座与外壳内壁之间预留足够的装配间隙，避免外壳装配公差挤压母座导致接口变形。PCB布局时需要注意母座下方不要布置过高的元件，避免和母座本体产生干涉，同时高速信号引脚的走线需要做阻抗匹配，保证信号传输的完整性，电源引脚的走线宽度需要满足最大传输电流的载流要求，避免大电流下走线过热。

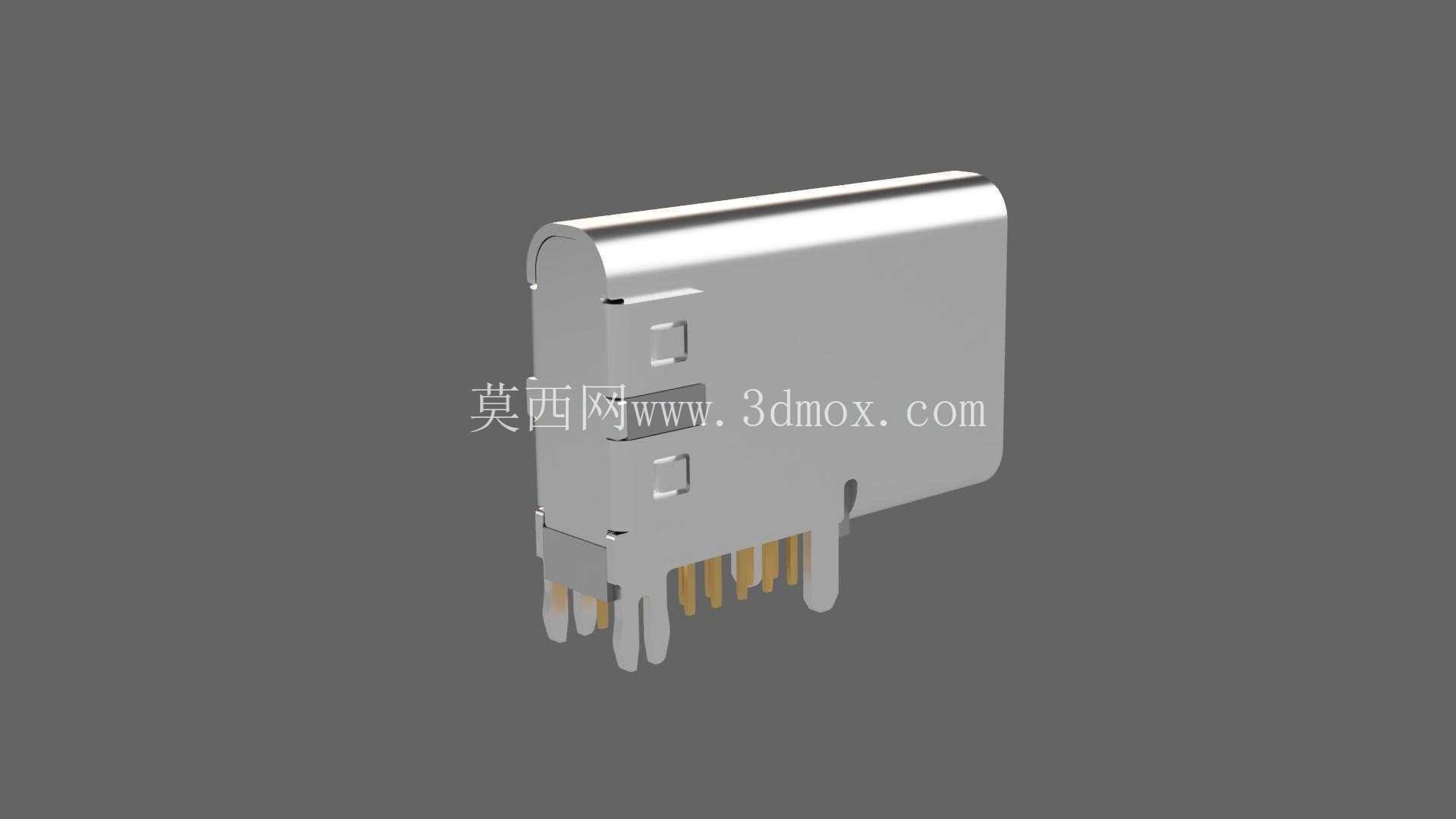

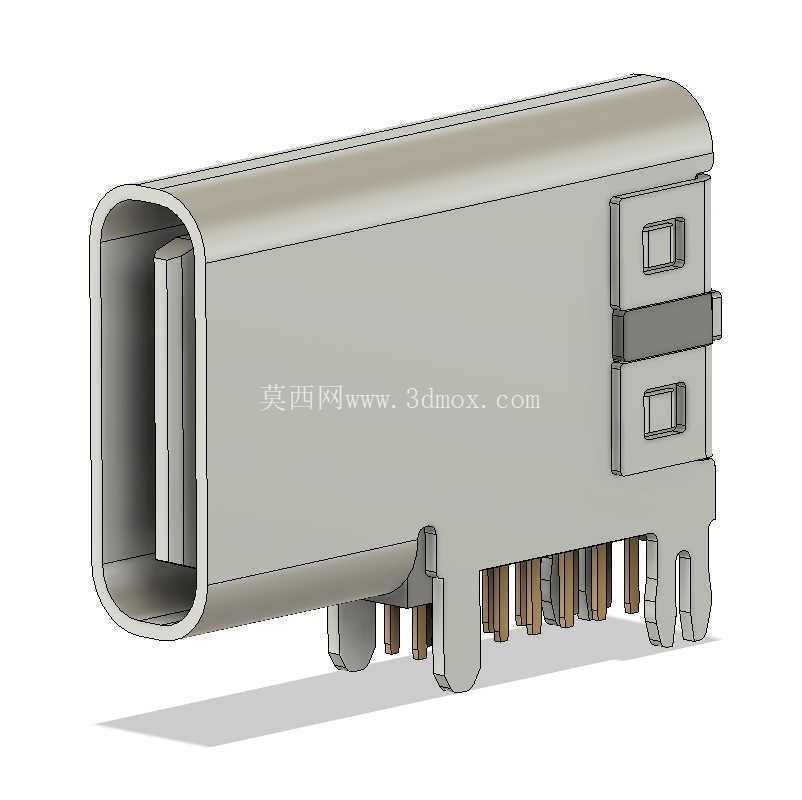

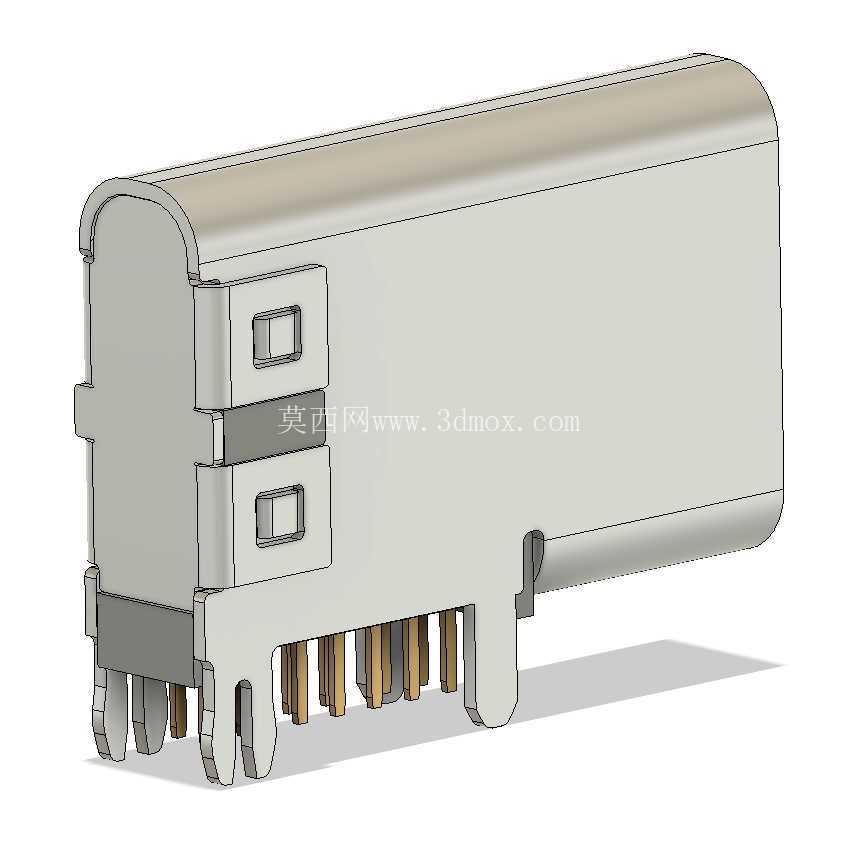

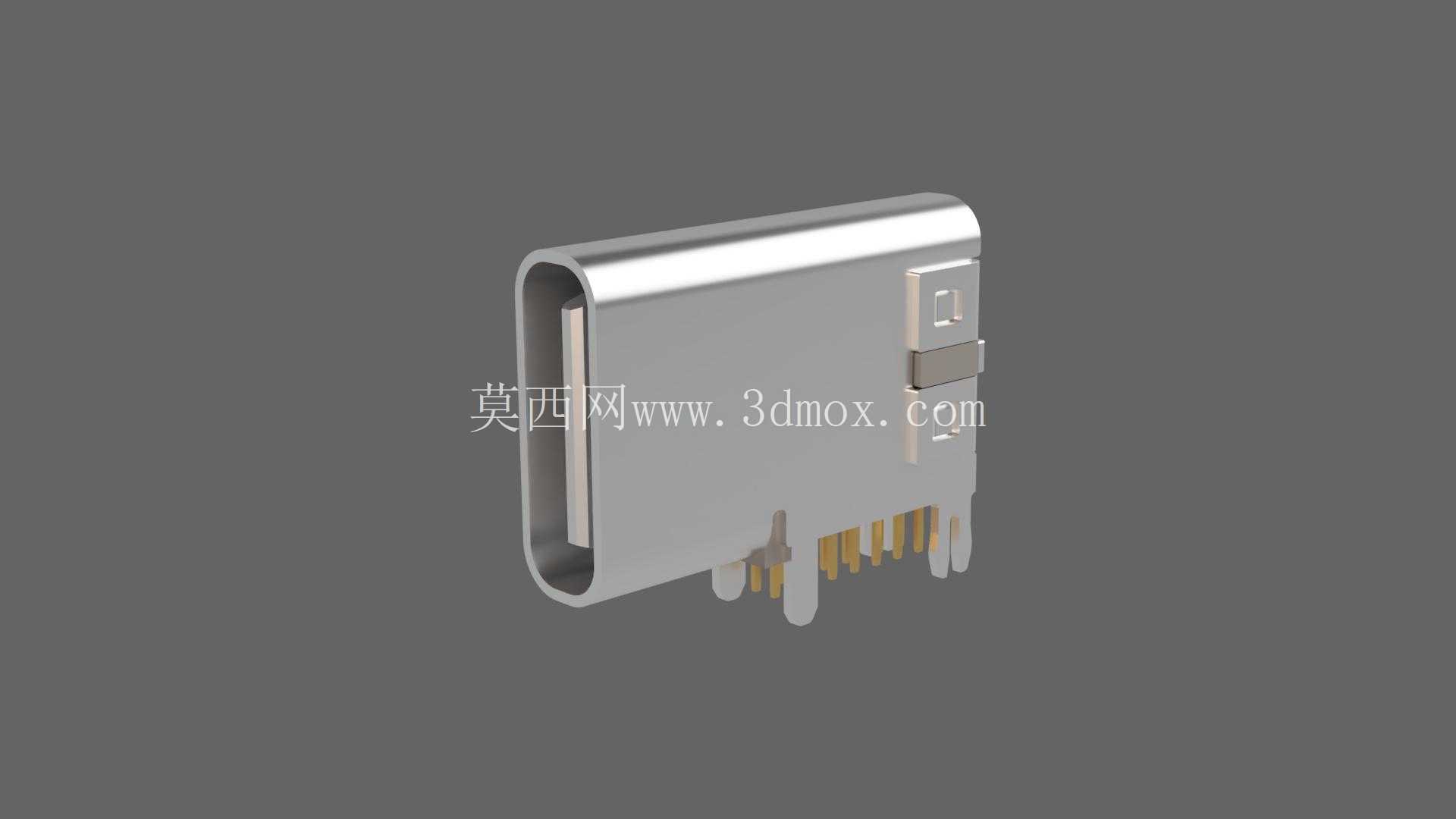

　　从建模细节来看，这款模型完整还原了母座的所有结构细节，包括金属外壳的卡扣结构、胶芯的定位槽、弹性触点的弯折形态、底部定位柱与固定引脚的尺寸，能够直接用于PCB封装设计的干涉检查、整机结构的装配模拟，设计人员可以直接参考模型的安装尺寸完成板卡布局与外壳开孔设计，减少实际打样过程中出现的装配干涉问题，缩短产品开发的验证周期。
