通风散热型摩托车盘式制动器制动盘

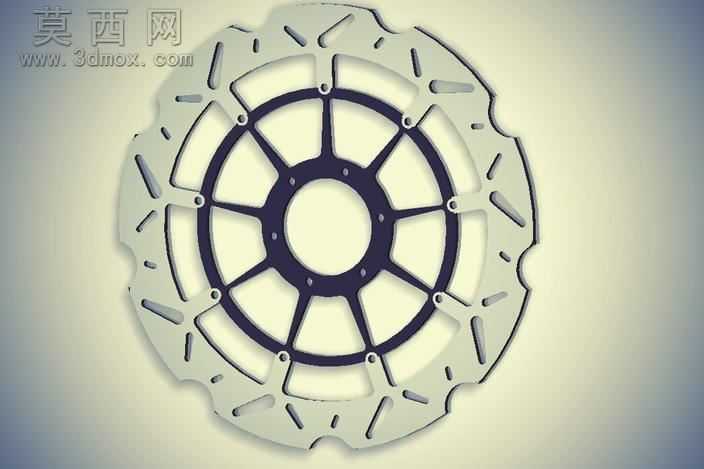

本模型为摩托车使用的通风散热型盘式制动器制动盘，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循制动部件的实际尺寸比例，还原了量产制动盘的真实结构特征。模型整体采用环形对称布局，中心为轮毂安装定位孔，围绕中心孔均匀分布多组螺栓安装位，用于将制动盘固定在轮毂轴上，保证制动过程中盘体与车轮同步转动。制动盘的摩擦工作面采用平面环形设计，保证与刹车片接触时受力均匀，避免偏磨问题；盘体上设计了多组异形通风槽与镂空结构，沿径向呈放射状均匀排布，这类结构一方面可以降低制动盘整体重量，减少簧下质量提升车辆操控表现，另一方面在车辆行驶过程中可以引导气流穿过盘体，快速带走制动摩擦产生的热量，避免长时间制动出现热衰减现象，保障制动性能稳定。盘体外边缘采用异形齿状轮廓设计，既可以进一步提升散热效率，也能在制动过程中快速刮除刹车片表面磨下的粉尘，维持摩擦面的清洁度，保证摩擦系数稳定。建模过程中对所有安装孔位、通风槽的边缘都做了圆角过渡处理，还原真实零件的加工工艺特征，避免应力集中问题；材质设置上，主体摩擦盘采用高碳铸铁材质参数，表面做哑光金属质感处理，还原铸铁制动盘的真实质感，中心安装环部分采用深色金属材质，区分不同结构区域的材质差异。渲染阶段采用柔和的侧方打光，突出盘体的镂空结构与通风槽的立体层次，清晰展现各部分的结构细节。设计过程中充分考虑了制动盘的实际使用需求，在保证结构强度满足制动工况要求的前提下，最大化优化散热与减重设计，对称式的结构布局也保证了制动盘高速转动时的动平衡性能，避免转动过程中出现抖动问题，整体结构完全符合摩托车盘式制动系统的实际装配与使用要求，可用于制动系统结构展示、装配模拟、教学演示等场景。
