七英寸HDMI高清液晶显示模组结构设计

　　在嵌入式智能设备、小型移动机器人的人机交互单元选型过程中，显示模组的结构适配性往往比纯参数指标更影响整机落地效率，这款7英寸分辨率1024×600的HDMI液晶显示结构，就是针对这类紧凑安装场景做的全尺寸三维结构还原。做机器人项目的结构工程师都有体会，很多外购的显示屏只给平面安装孔位参数，不给完整的三维外形，做结构干涉检查的时候经常要自己测绘，要么就是装完才发现屏的驱动板突出部分和内部走线架撞了，要么就是前面板的视窗开口和屏的显示黑边对不齐，反复打样调整耽误项目周期。

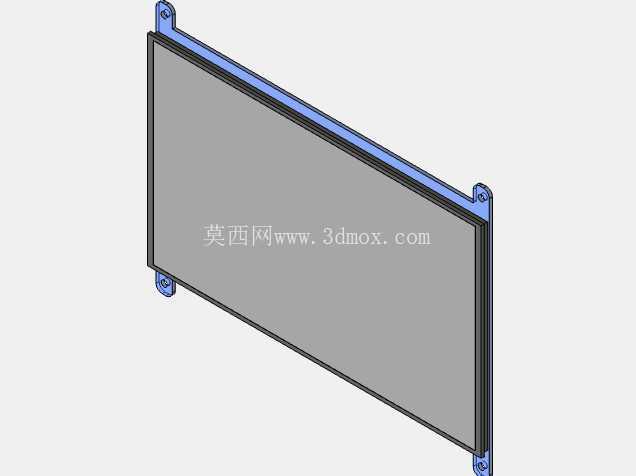

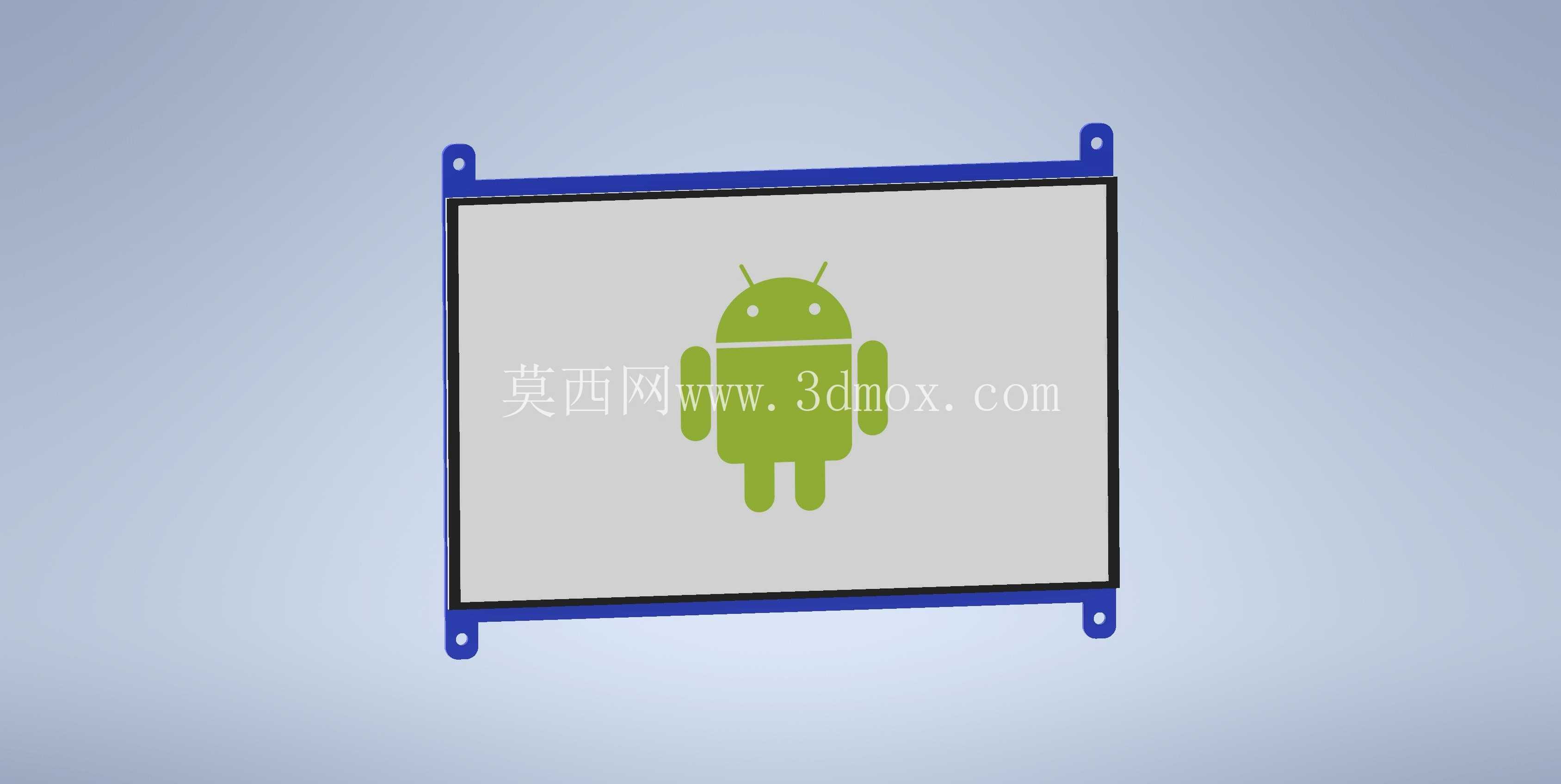

　　这个模型完整还原了屏体的外框轮廓、背部驱动板的凸起高度、安装固定耳的孔位坐标，甚至连接口的伸出长度都做了1:1的复刻，在做整机结构布局的时候，可以直接把这个模型装配进机器人的头部或者操作面板总成里，提前核对安装边界：比如屏的总厚度方向要预留多少空间给FPC排线弯折，安装耳的沉头孔要配什么规格的螺丝，前面板的视窗压边要留多少宽度才能刚好盖住屏的黑边同时不遮挡显示区域，这些细节在三维模型里都能直接测量，不用等实物买回来再核对。

　　从功能适配的角度来说，这类HDMI接口的显示屏不需要额外做驱动电路开发，只要给标准的HDMI信号和5V供电就能工作，非常适合快速原型开发的机器人项目，比如巡检机器人的本地状态显示、教育机器人的交互界面、小型AGV的参数设置面板，都能用到这个尺寸的屏。设计这个结构模型的时候，特意把安装孔的位置做了通用化适配，四个固定耳的孔距匹配市面上常用的7英寸屏安装标准，不管是用塑料螺柱固定在亚克力面板上，还是用金属螺丝锁在钣金支架上，都能直接对齐孔位，不用额外做转接板。

　　很多工程师做结构设计的时候容易忽略屏的散热间隙，这个模型里把屏背部驱动板的元件高度都做了还原，装配的时候可以直接检查驱动板和后方的主控板、电池组之间有没有留够2mm以上的安全间隙，避免元件挤压短路，也能预留出对流散热的空间，防止长时间工作的时候屏体局部过热导致显示偏色。另外模型里也还原了HDMI接口和供电接口的朝向，在做整机走线规划的时候，可以提前确定线材的弯折半径，避免接口处线材弯折角度过大导致接触不良，也能避免线材和周边的结构件产生摩擦磨损。

　　从安装边界来看，这款屏的外框尺寸刚好适配大部分小型机器人的头部面板空间，1024×600的分辨率在7英寸的尺寸下，像素密度足够显示机器人的运行参数、传感器数据、简单的交互图标，不需要做额外的UI缩放，嵌入式系统里直接输出对应的分辨率就能正常显示。做结构设计的时候，用这个三维模型可以直接生成前面板的视窗加工轮廓，不用反复核对实物尺寸，视窗的倒角、压边的深度都能直接在装配体里关联设计，减少加工出错的概率。另外这个模型也考虑了屏的防护设计空间，在屏的前面板和外框之间预留了泡棉胶的安装槽位，装配的时候可以贴1mm厚的防尘泡棉，既可以防止灰尘从视窗缝隙进入设备内部，也能缓冲震动，避免机器人移动过程中的震动导致屏体松动或者显示异常。

　　在做设备维护的结构设计时，这个模型的完整结构也能帮工程师规划快拆结构，比如固定屏的支架要不要做滑入式卡扣，维修的时候不用拆整个前面板就能把屏拆下来更换，这些结构验证都可以在三维装配环境里提前做运动仿真，检查拆装过程中会不会和周边的传感器、走线产生干涉，把结构问题在设计阶段就解决掉，减少后期样机调试的工作量。
