电源变压器用L型带孔夹具块结构设计

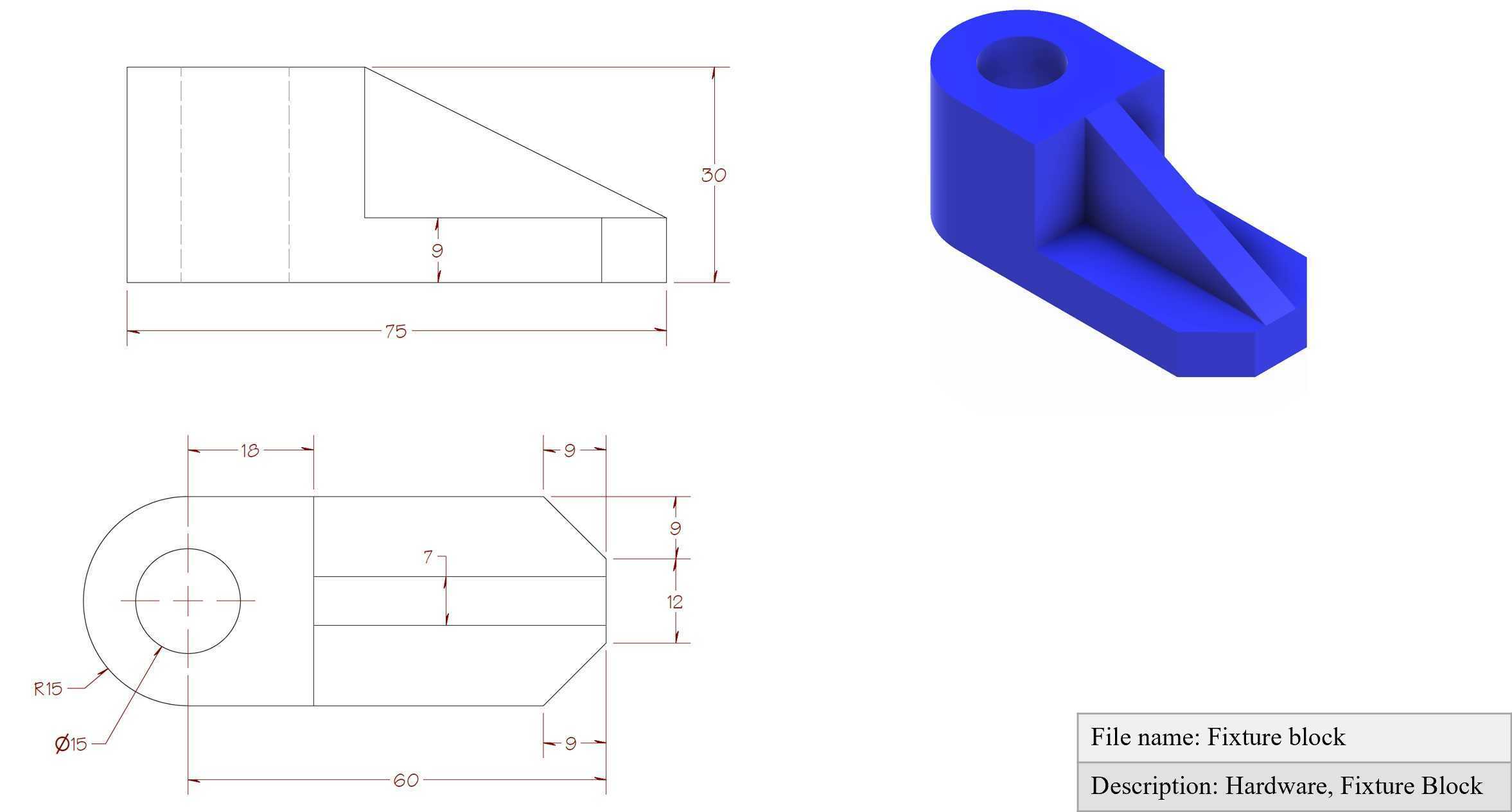

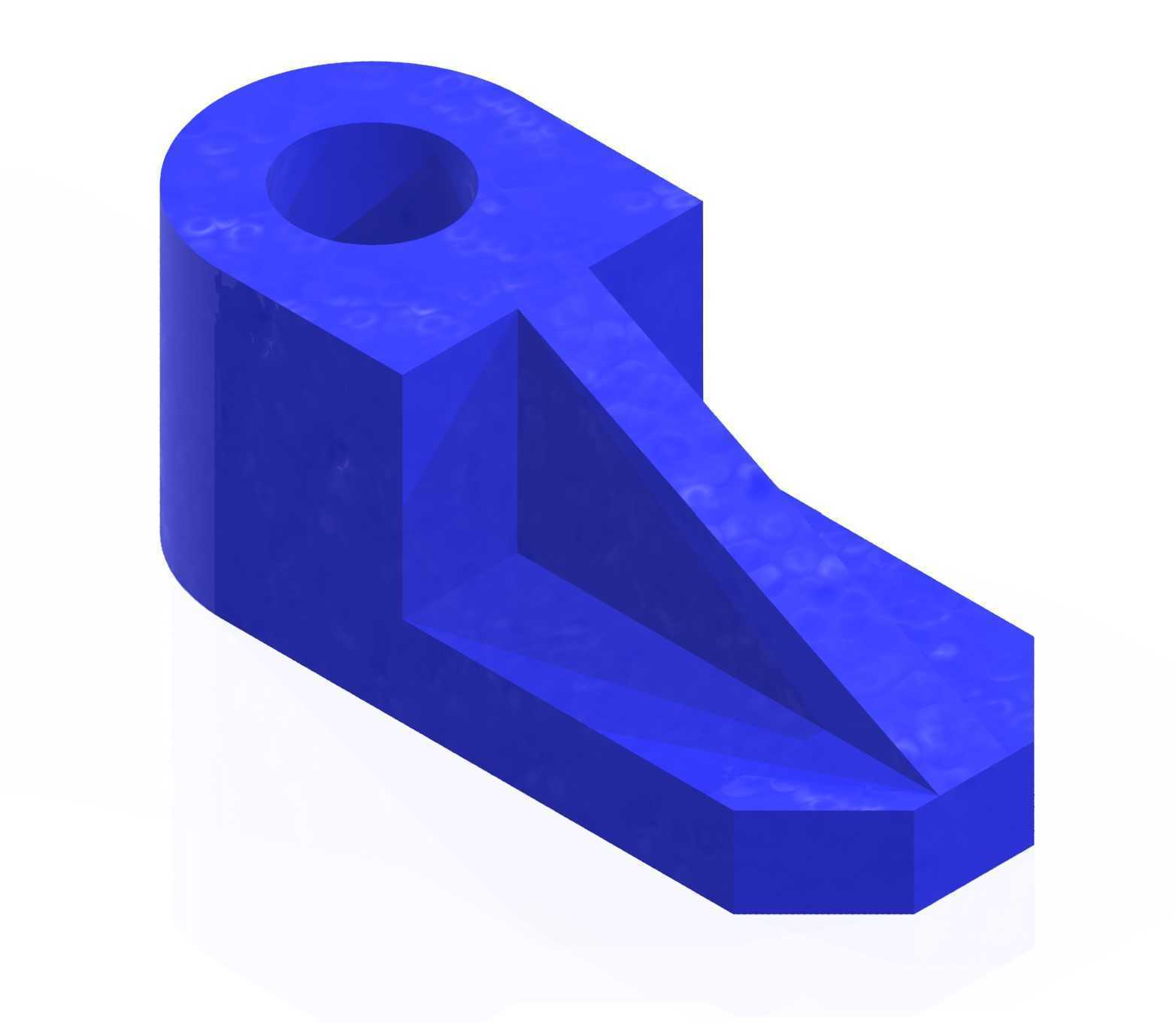

在电源变压器的生产装配、性能测试以及后续检修维护环节中，这类L型带孔夹具块是产线工装里出镜率极高的小型定位夹紧元件，它的结构设计完全围绕变压器铁芯、绕组组件的装夹定位需求展开，没有多余的冗余结构，每一处几何特征都对应实际工况的使用要求。从结构形态来看，整体采用一体化切削成型的L型弯折结构，竖直段顶部开设的同轴通孔是核心安装定位特征，这个孔的公差带通常选H7级，既可以穿入定位销实现夹具块在工装基板上的精准定位，也可以穿入锁紧螺栓完成夹具块的位置固定，孔口位置做了微小的倒角处理，避免装配时销件或螺栓与孔口发生剐蹭卡滞，也能减少长期拆装带来的孔口边缘崩缺问题。水平延伸的楔形夹持面是直接接触变压器工件的工作面，这个面的平面度公差控制在0.02mm以内，表面做了哑光硬质氧化处理，既可以保证和工件接触面的贴合度，避免装夹时出现点接触压伤变压器绕组外层绝缘层的问题，也能提升夹具块本身的耐磨性能，减少长期反复装夹带来的工作面磨损，保证定位精度的长期稳定性。

从实际应用场景来看，这类夹具块通常成组使用，在变压器绕线工序的工装台面上，会根据不同规格变压器的外形尺寸，在基板的T型槽内调整多个夹具块的位置，通过竖直段的安装孔锁紧固定后，水平段的楔形面刚好抵在变压器铁芯的侧方定位台阶上，配合上方的快速压头完成工件的完全固定，避免绕线过程中工件出现偏移导致绕组排线不齐、线间间隙超差的问题。在变压器成品的耐压测试、空载性能测试工位上，这类夹具块也常作为快速定位元件使用，不需要复杂的调整步骤，只需要将工件放置到工位基准面后，滑动夹具块抵紧工件侧方的定位基准，拧紧锁紧螺栓就能完成固定，相比通用平口钳的装夹方式，它的占用空间更小，不会遮挡测试探针的接触位置，也不会因为夹持力过大导致变压器外壳出现形变。

设计这类夹具块的时候，首先要明确安装边界条件：竖直段的高度要和工装基板上的定位槽深度匹配，保证安装后夹具块的底面完全贴合基板表面，不会出现倾斜翘起的问题；水平段的延伸长度要覆盖变压器工件侧方的定位面宽度，避免接触面积过小导致装夹应力集中，长期使用后出现工件局部变形；楔形加强筋的位置刚好设置在L型结构的转角受力处，这个位置是夹具块承受夹紧反作用力的核心应力集中区，增加三角形加强筋后，可以在不额外增加整体壁厚的前提下，大幅提升结构的抗弯折强度，避免反复装夹后转角位置出现疲劳裂纹，同时加强筋的斜面做了45度过渡处理，不会在转角位置形成应力直角，进一步提升结构的疲劳寿命。

从安装适配性来看，这类夹具块的安装孔中心到水平段夹持面的距离公差控制在±0.01mm，成组使用时可以保证多个夹具块的夹持面处于同一基准平面，不会出现个别夹具块虚接、受力不均的问题；整体外形的边角都做了R1的圆角处理，避免操作人员在调整工装位置时被锐边划伤，也不会在取放变压器工件时刮伤工件表面的喷涂层。在长期的产线使用验证中，这种结构的夹具块相比传统的直角压块，装夹效率提升了近40%，因为它不需要额外搭配垫块调整夹持高度，自身的L型结构刚好适配变压器铁芯侧方的台阶结构，一次锁紧就能完成X、Y两个方向的定位，减少了工装调整的辅助时间，同时一体化的结构没有活动拼接部件，日常维护只需要定期清理夹持面的杂物即可，不需要做额外的润滑或部件更换，非常适合电子变压器生产这类快节奏、高重复度的装配测试场景。另外在小批量多规格的变压器试制场景中，这类夹具块还可以通过更换不同厚度的调整垫片，适配不同尺寸规格的工件定位需求，不需要重新制作整套工装，大幅降低了试制阶段的工装成本，缩短了新产品的上线准备周期。
