锚幻灯片式电源变压器固定支撑结构

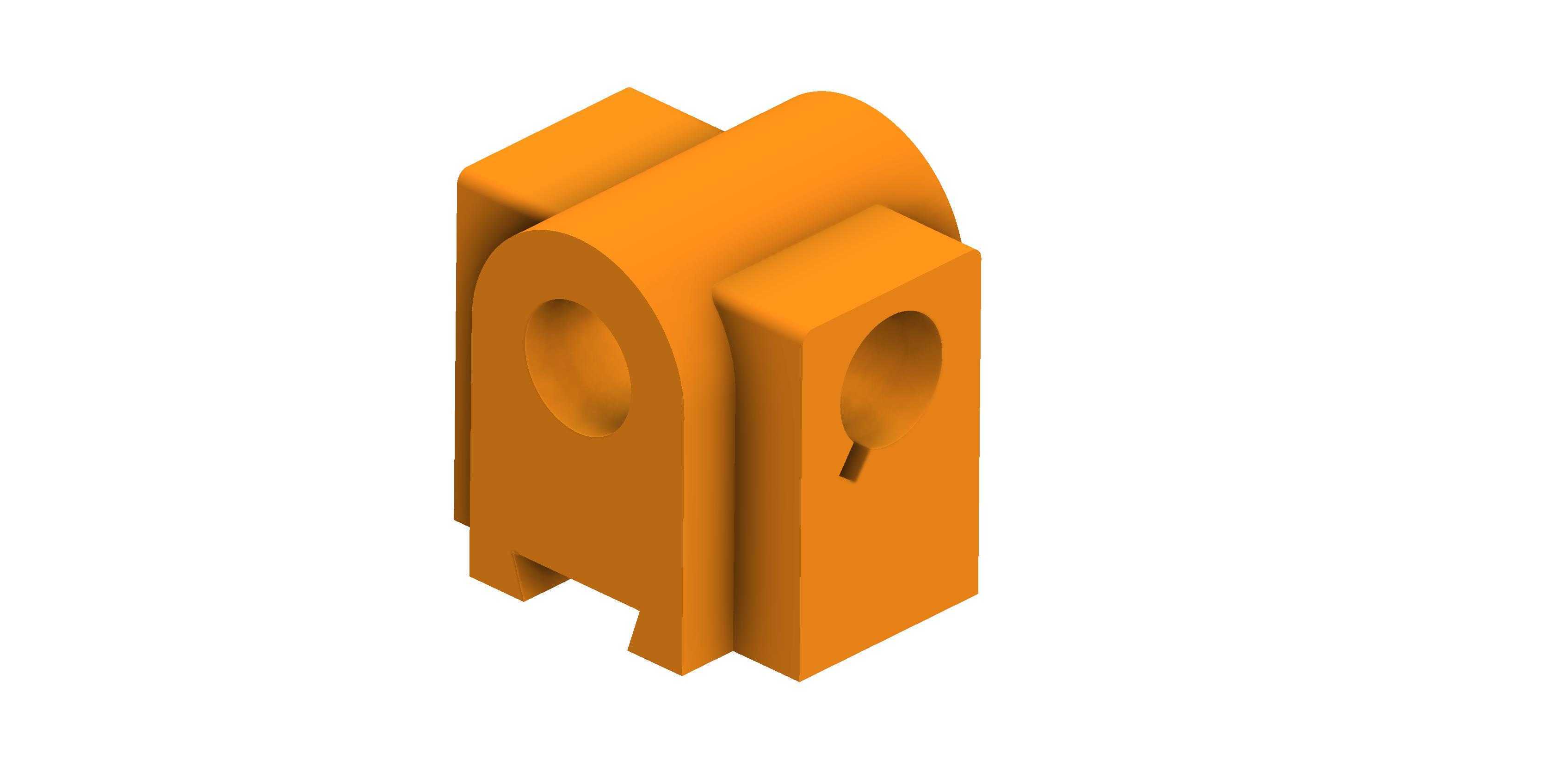

　　该结构件属于电源变压器配套的安装支撑类零件，在低压配电、小型工控设备内置电源模块、民用电子设备供电单元中应用广泛，主要承担变压器本体的安装定位、绝缘隔离以及与设备壳体的连接固定作用，避免变压器在设备运输、运行振动过程中出现移位、引脚受力断裂等问题，同时能在一定程度上增大变压器与周边金属构件的爬电距离，提升供电回路的绝缘可靠性。从结构设计逻辑来看，整体采用对称式块状构型，主体为带圆弧过渡的实心支撑基体，两侧延伸出带安装孔的定位凸台，其中一侧凸台开设的是带导向缺口的钥匙孔型安装槽，另一侧为完整圆孔，这种非对称安装孔设计是为了适配现场快速装配需求：装配时可先将带圆孔侧的固定件预紧不锁死，将钥匙孔侧对准已预装在设备基板上的卡钉滑入缺口定位，再锁紧两侧紧固件，相比双圆孔结构能减少一半的螺栓对位时间，尤其适合流水线批量装配的作业场景。

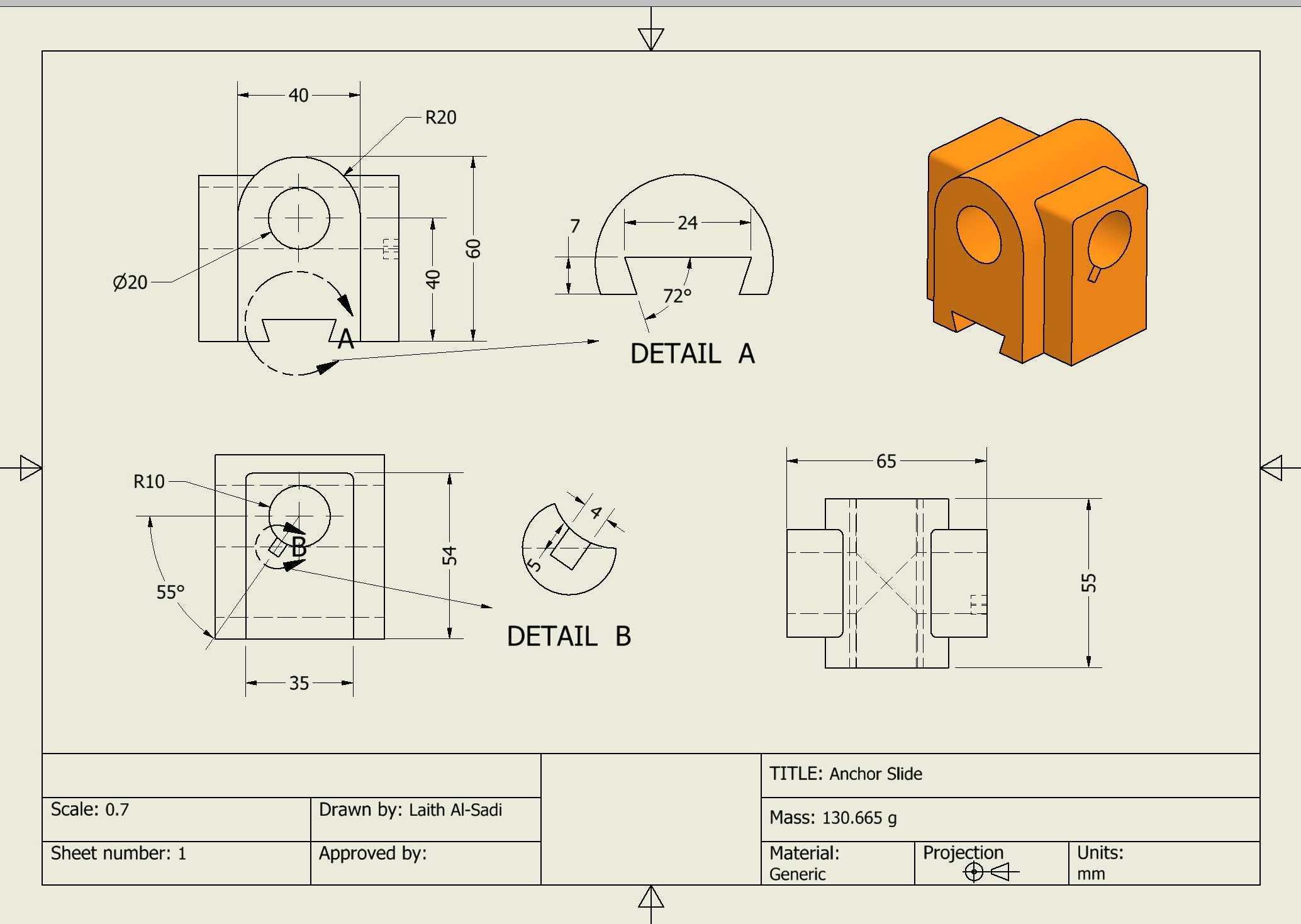

　　基体中部的拱形镂空结构并非减重设计，而是为了避让变压器底部的引出引脚与接线端子，避免支撑结构与带电引脚直接接触，同时拱形结构的圆弧过渡能分散安装时的压紧应力，避免硬质塑料或电木材质的支撑件在螺栓锁紧时出现应力开裂。外形尺寸方面，整体高度控制在适配常见EI型、CD型小型电源变压器的安装高度范围，底部的两个定位支脚间距匹配通用设备安装基板的标准孔距，安装边界预留了足够的接线操作空间，不会遮挡变压器的接线端子，方便后期运维时的线路检修与更换。

　　设计时充分考虑了注塑成型的工艺特性，所有棱边均做了R1以上的圆角处理，避免注塑件出现尖角缺料、应力集中的问题，两侧凸台与主体连接位置做了加厚的加强筋过渡，能承受变压器自重3倍以上的冲击载荷，满足设备跌落测试的结构强度要求。支撑件与变压器接触的平面做了0.2mm的平面度公差控制，保证安装后变压器不会出现倾斜，避免变压器铁芯因安装应力产生额外的空载损耗。钥匙孔型安装槽的缺口宽度比配套卡钉直径大0.3mm，既保证滑入时的顺畅度，又不会因间隙过大导致安装后出现横向窜动，槽体末端的定位圆孔与卡钉采用H7/h6的小间隙配合，定位精度满足变压器引脚与PCB板插孔的对位要求，不会出现引脚插装偏斜的问题。

　　在实际选型应用中，该支撑结构可适配功率范围在5W到50W之间的小型工频电源变压器，广泛用在工控仪表、小型家电、办公设备的内置电源模块中，相比传统的变压器安装支架，这种一体化支撑结构减少了额外的绝缘垫片零件，降低了物料管理成本与装配工序，同时电木或阻燃PBT材质的本体能达到UL94-V0的阻燃等级，满足电子设备的防火安全要求。结构的安装孔位兼容两种常见的安装方式，既可以用螺栓直接穿过安装孔固定在金属基板上，也可以通过钥匙孔配合卡钉实现快装，适配不同设备的装配工艺需求。基体侧面的凹陷结构是为了增大支撑件与变压器本体之间的摩擦力，避免变压器在支撑件上出现转动移位，同时凹陷处可以填充少量导热硅胶，将变压器工作时产生的热量传导到设备基板上，降低变压器的工作温升，延长绝缘材料的使用寿命。
