塑料注塑模具带Gavetas结构三维设计

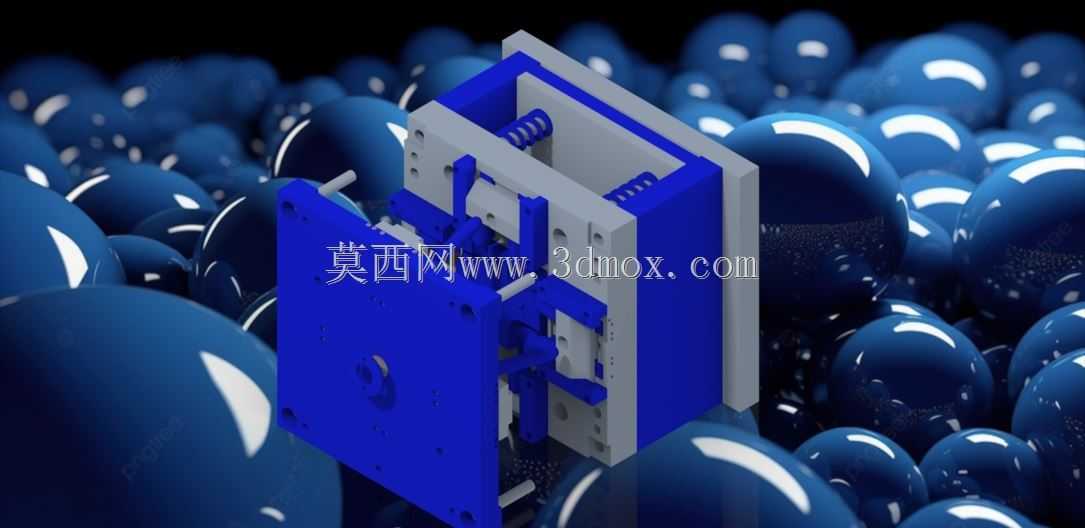

　　这套塑料注塑模具的结构设计，核心围绕带抽屉式嵌件的塑料件成型需求展开，在日常接触的家电外壳储物格、工业接线盒分仓结构、小型收纳类塑料配件的批量生产场景中，这类带侧向抽芯与内嵌滑块的模具应用占比极高。从结构拆分来看，模具采用两板模基础模架搭配独立侧向抽芯组件，定模侧设置整体式型腔，表面抛光处理对应塑料件的外观面要求，型腔周边均匀布置冷却水道，水道距离型腔壁的距离控制在12-15mm区间，既保证冷却效率又避免出现冷隔、水迹等成型缺陷。

　　动模侧的型芯部分做了分体式镶件设计，对应塑料件上的Gavetas（抽屉式卡槽）结构，每个卡槽位置单独设置滑块抽芯机构，滑块采用斜导柱驱动，开模过程中斜导柱带动滑块完成侧向抽芯动作，抽芯行程预留3mm安全余量，避免抽芯不到位导致塑料件顶出时出现拉伤、卡滞问题。模具的顶出系统采用圆顶针搭配扁顶针组合，顶针位置避开塑料件的外观面与装配配合面，顶出行程设置为塑料件脱模高度的1.2倍，保证顶出过程受力均匀，不会出现顶白、顶穿的成型问题。

　　从安装边界来看，这套模具适配200T规格的卧式注塑机，模架整体长宽尺寸控制在350mm400mm区间，模具闭合总高度为280mm，浇口采用侧浇口形式，设置在塑料件的非外观边缘位置，浇口截面尺寸为2mm1.5mm，既保证充模过程的熔料流速，又方便后续浇口凝料的修剪处理。导柱导套采用标准模架配件，布置在模架四个角位，合模时的导向配合间隙控制在0.02mm以内，保证定动模合模的同轴度，避免出现型腔错位导致的塑料件飞边问题。

　　在成型逻辑上，这套模具针对的塑料件为ABS材质，成型时料筒温度控制在200-240℃区间，模具温度维持在40-60℃，注射压力设置为80-100MPa，保压时间设定为8s，冷却时间15s，整个成型周期控制在30s以内，能够满足中小批量塑料件的生产效率要求。模具的滑块位置设置了独立的耐磨板，耐磨板采用淬火钢材质，表面硬度达到HRC50以上，减少长期开合模过程中的滑块磨损，延长模具的整体使用寿命。排气槽开设在型腔的熔料末端位置，排气槽深度控制在0.02mm，既能够顺利排出型腔内的空气，又不会出现熔料溢边的问题。
