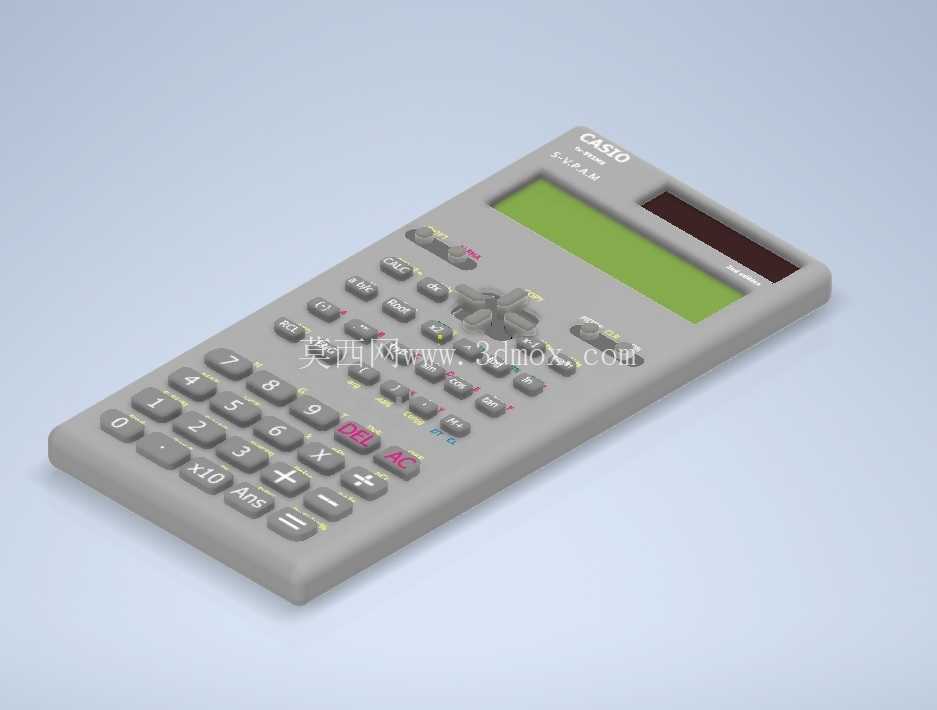

卡西欧函数科学计算器外观结构建模

　　日常工程计算、学生课业运算场景里，手持科学计算器是普及率极高的便携运算工具，这款卡西欧函数计算器的三维建模，完全围绕实体产品的人机交互逻辑、结构装配关系展开还原，没有做多余的艺术化夸张处理，所有结构特征都匹配量产实物的设计逻辑。从实际使用场景来看，这类计算器主要面向中学数理化运算、大学工科专业课程计算、现场工程勘测快速验算等场景，需要兼顾单手握持的贴合感与按键操作的盲打辨识度，建模过程中首先对握持区域的弧度做了精准还原，机身背部的微弧过渡完全贴合成年人手掌自然弯曲的形态，长时间握持不会出现硌手的问题，机身整体厚度控制在14mm以内，可轻松放入工装口袋、笔袋等便携收纳空间，不会占用过多储物位置。按键区域的布局是这类产品设计的核心，建模时严格遵循实体产品的按键分区逻辑：数字按键区做了轻微的下凹弧度处理，每个按键的顶面都有0.3mm的内凹曲面，匹配手指指腹的自然形态，按压时的接触面积更大，减少长时间按动的手指疲劳感；功能按键区用不同的表面肌理做区分，运算功能键、第二功能切换键、模式切换键的表面做了细微的磨砂纹理差异，不用目视仅凭触感就能快速区分按键功能，适配现场快速盲打的使用需求。

　　显示区域的结构设计上，液晶显示屏的安装槽做了0.8mm的下沉台阶，屏幕表面与机身上壳的平面差控制在0.5mm，既可以避免日常放置时屏幕直接接触桌面产生划痕，也能在屏幕上方预留出太阳能供电板的安装位置，太阳能板与屏幕处于同一倾斜平面，倾斜角度刚好匹配日常手持使用时的室内光源入射角度，弱光环境下也能实现辅助供电，延长内置纽扣电池的使用寿命。机身侧边的结构处理上，所有棱角都做了R1.2mm的圆角过渡，没有尖锐的直角结构，避免日常揣带时刮蹭衣物或者划伤手部，电池仓位于机身背部上方位置，仓盖采用卡扣式结构，建模时还原了卡扣的配合间隙，仓盖与机身背部的平面差控制在0.2mm以内，不会出现凸起硌手的问题。

　　从装配设计的角度来看，整个机身采用上下壳扣合的装配方式，止口位置的配合间隙预留0.15mm，匹配注塑生产的公差要求，按键区域的硅胶垫安装槽位于上下壳之间，槽位深度刚好匹配硅胶按键垫的厚度，装配后按键不会出现晃动松垮的问题，每个按键的柱位与下方PCB板的触点位置完全对正，按压行程控制在1.2mm，按动时的反馈力度清晰，不会出现卡键、按动无响应的结构问题。顶部的防滑条结构做了细微的横纹肌理，当计算器平放在桌面使用时，横纹可以增大与桌面的摩擦力，快速按动按键时机身不会出现滑移，保证操作的稳定性。

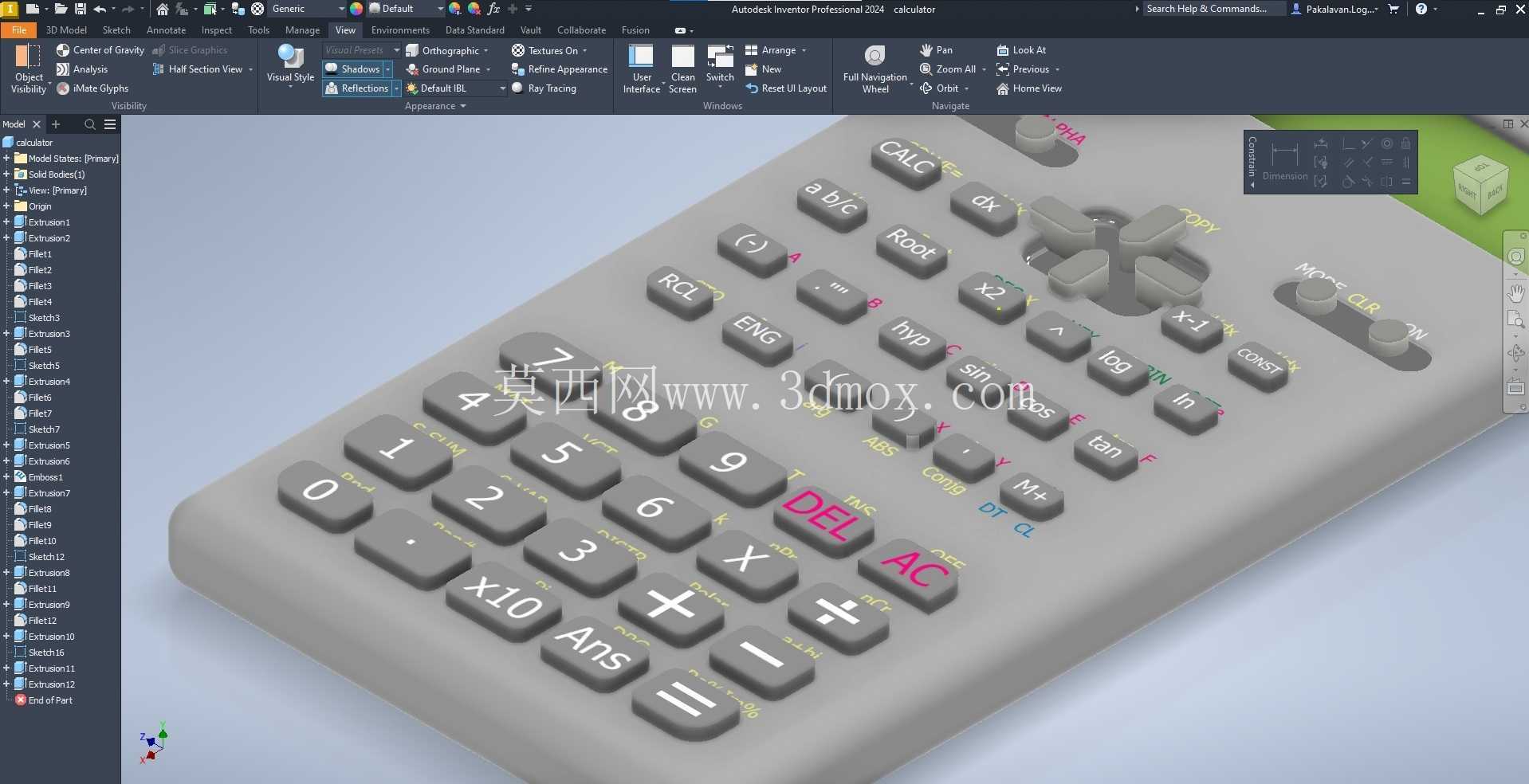

　　建模过程中对所有外观细节都做了还原，包括按键表面的字符标识位置、机身正面的品牌标识区域、太阳能板的分块结构，甚至是按键之间的间隙宽度都严格匹配实物尺寸，数字按键之间的间隙为1.5mm，功能按键之间的间隙为2mm，既不会因为间隙过小容易积灰，也不会因为间隙过大出现按键晃动的问题。对于结构设计从业者来说，这个模型可以作为手持消费类电子产品结构设计的参考案例，尤其是按键布局的人机工程处理、曲面壳体的止口配合设计、便携设备的握持弧度优化等细节，都能为同类手持数码产品的结构设计提供实际的参考依据，建模时所有曲面都做了G2连续处理，壳体厚度均匀控制在1.8mm，完全符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩水、翘曲等生产问题。
