ESP-01S无线通讯微控制器模块结构设计

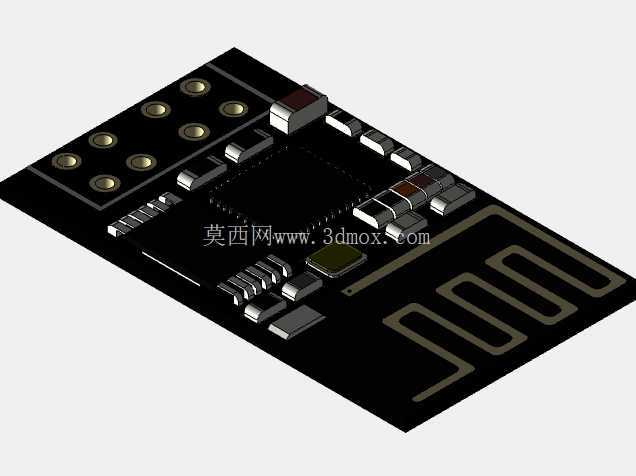

　　在做小型物联网终端、嵌入式控制节点的结构适配时，ESP-01S这类板载天线的WiFi微控制器模块是选型清单里的高频选项，很多刚接触硬件结构设计的工程师容易忽略这类模块的安装边界，导致整机装配后出现射频性能衰减、接插件干涉、焊盘应力断裂的问题，这套三维模型完整还原了模块的所有实体特征，能直接导入整机装配体做干涉检查与布局验证。

　　从实际应用场景来看，这类模块常被嵌入到智能插座、小型环境采集节点、工业设备的无线数传外挂模块、智能家居的子设备控制板中，不需要额外外接射频天线，依靠板载的蛇形走线天线完成2.4G频段的WiFi信号收发，相比外接天线的版本，它的占用空间更小，适合对安装体积有严格限制的紧凑型设备。很多工程师在做结构设计时，会习惯性在模块正上方覆盖金属屏蔽罩或者布置金属结构件，这会直接遮挡板载天线的信号辐射路径，导致通讯距离骤减，借助三维模型可以提前划定模块天线区域的净空范围，要求该区域上方3mm范围内不得布置金属构件、导电泡棉、电镀装饰件，避免影响射频性能。

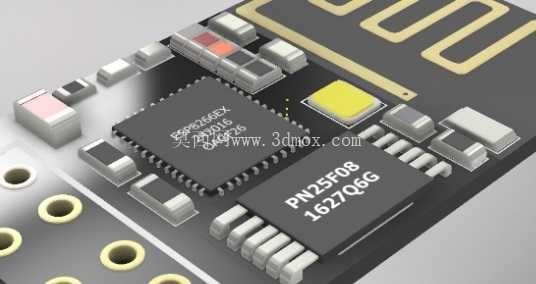

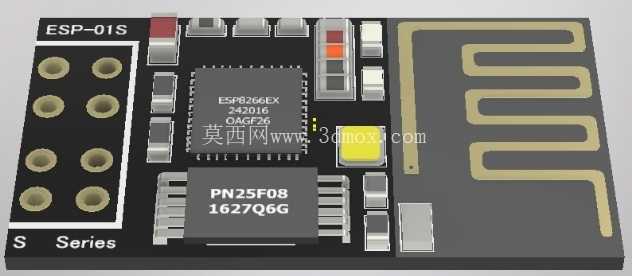

　　从产品功能特性来看，模块板载了主控SoC、Flash存储芯片、电源指示LED、复位按键、排针焊盘，所有元器件的高度都在模型里做了1:1还原：最高的元件是板端的复位轻触按键，高度约2.5mm，其余阻容元件、芯片的高度均控制在1.8mm以内，排针焊盘的位置在模块的单侧边缘，焊盘孔径与间距完全匹配通用2.54mm排针的尺寸，既可以采用直插排针焊接后插接到母座上，也可以直接将模块贴片焊接到主板的对应焊盘上，两种安装方式的空间预留要求都可以通过模型直接测算。做贴片安装设计时，要注意模块底部与主板之间的间隙控制在0.2mm以上，避免模块底部的走线与主板表层走线出现短路风险，同时要在模块对应位置的主板上预留避空位，不要在模块投影区域布置高度超过0.15mm的元件，防止模块装配时被顶起导致虚焊。

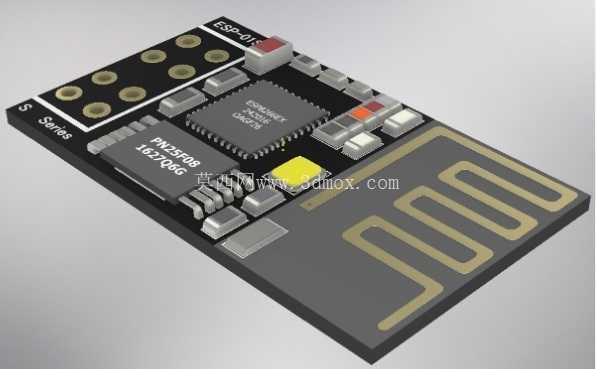

　　从设计思路上还原的话，这款模块采用了双层PCB板设计，板边做了圆角处理，避免生产转运过程中板边毛刺划伤操作人员或者相邻的线材，板载的蛇形天线走线做了阻抗控制，三维模型里也还原了天线区域的走线轮廓，结构设计时不能在该区域做压合、螺柱固定的结构，防止PCB受力变形导致天线走线断裂。模块的两个定位孔？不，这款ESP-01S没有预留定位安装孔，完全依靠焊接的焊盘做固定，所以在做振动工况下的设备设计时，需要在模块的两侧增加塑胶限位筋，限位筋与模块侧边的间隙控制在0.1mm，既不影响模块装配，又能在设备受振动时限制模块的横向位移，避免焊盘受反复应力出现脱焊。

　　关于外形尺寸与安装边界，模块的整体长宽尺寸为14.3mm×24.8mm，板厚1.6mm，算上最高的按键元件整体最大厚度为4.1mm，排针焊盘伸出板边的长度为1.2mm，所以在整机布局时，给模块预留的安装空间不能小于16mm×27mm×5mm，同时要在模块的排针焊接侧预留至少3mm的操作空间，方便生产时的焊接与检修。很多人做设计时会把模块的安装位置紧贴设备的塑胶外壳内壁，这时候要注意外壳内壁到天线区域的距离不能小于2mm，同时外壳对应天线的位置不能做金属镀层、导电漆喷涂，否则会大幅削弱信号强度。另外模块的工作发热虽然不大，长时间满负荷运行时主控芯片的表面温度会比环境温度高12℃左右，所以不要把模块紧贴在发热量大的功率元件、电源模块旁边，避免高温加速模块上元器件的老化，借助三维模型可以在布局阶段就调整模块与发热元件的间距，预留足够的散热间隙。

　　在做接插件适配的时候，要注意模块排针的引脚定义顺序，模型里的焊盘序号与实际硬件的引脚定义一一对应，结构设计时可以配合模型做防呆设计，比如在模块的非对称位置增加限位柱，防止生产时模块插反导致硬件烧毁。另外模块上的复位按键位置在板边的一角，若需要设计外接按键联动复位，可以在模型里对准按键的位置做传动柱结构，传动柱与按键表面的间隙控制在0.3mm，既保证按下时能可靠触发复位，又不会因为结构公差导致按键长期被按压。
