STM8S核心板微控制器开发板结构设计

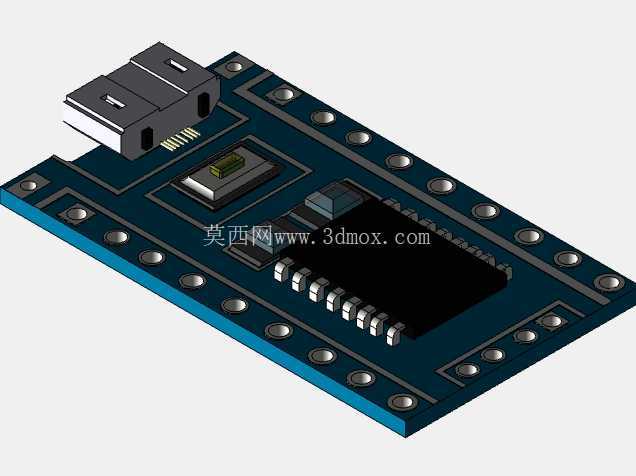

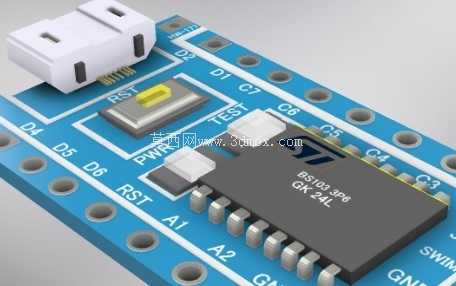

　　这款STM8S核心板的三维结构设计，围绕嵌入式开发场景的实际使用需求展开，在紧凑的板型空间内完成了主控芯片、供电接口、排针引脚、功能按键的合理布局，适配日常单片机开发、小型智能设备主控、教学实验验证等多类应用场景。从实际使用角度出发，板载的Mini USB供电接口布置在板边一侧，既方便日常插拔供电线，也避免了接线后与周边排针上的杜邦线产生干涉，接口下方预留了足够的插拔操作空间，手指操作时不会被板上其他元件阻挡。主控芯片采用贴片封装布置在板体中心区域，周边预留了合适的焊接返修空间，芯片周边的去耦电容、复位按键都按照信号流向就近布置，既缩短了高频信号的走线长度，也减少了布线过程中的过孔数量，降低信号干扰的概率。

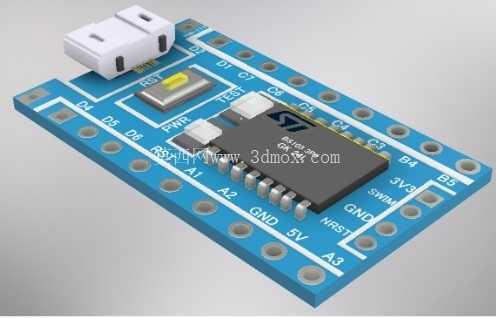

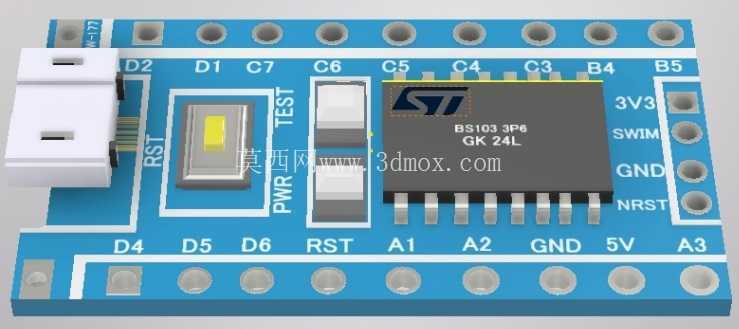

　　板体四周均匀布置的2.54mm标准间距排针焊盘，完全兼容通用面包板与杜邦线接线需求，排针引脚的丝印标识清晰对应芯片的IO口、电源、复位、下载引脚，开发过程中无需反复查阅手册即可快速完成接线，排针外侧预留了1mm的板边余量，安装时不会因为外壳公差导致排针与壳体产生摩擦。板上的复位按键采用轻触贴片开关，布置在USB接口旁侧，日常调试时可以快速触达，按键的按压行程适配常规操作力度，不会出现误触或者按压无响应的问题。电源指示LED布置在按键旁，通电后可以直观判断供电状态，LED的限流电阻就近布置，减少走线长度。

　　整个板体采用圆角处理，四个边角做了R2的圆弧过渡，避免使用过程中板边毛刺划伤手部，板厚采用常规1.6mm的FR4板材参数，安装孔位预留了3mm直径的固定孔，可以配合铜柱直接固定在设备外壳或者实验台架上，固定孔位周边做了铺铜隔离，不会与板上信号走线产生短路风险。从设计思路上看，整个板型没有冗余的功能元件，所有元件都围绕最小系统核心功能布置，在保证功能完整的前提下尽可能压缩板体尺寸，最终板体尺寸控制在适合手持调试的范围内，既可以作为独立的开发模块用于前期功能验证，也可以直接嵌入到小型智能设备内部作为主控板使用。

　　布线过程中电源走线与信号走线做了明确区分，5V与3.3V电源走线宽度满足最大500mA的载流需求，信号走线宽度适配常规数字信号传输要求，地平面采用大面积铺铜处理，提升整个板体的抗干扰能力。SWIM下载接口的引脚按照标准顺序布置，兼容通用的STM8下载器，无需额外制作转接线即可完成程序烧录。板上的晶振电路紧贴芯片时钟引脚布置，减少时钟信号的传输距离，降低时钟信号的辐射干扰。实际使用过程中，这款核心板可以直接通过USB接口供电，也可以通过排针上的5V引脚外接电源供电，两种供电方式通过板上的自恢复保险丝做过流保护，避免接反电源或者短路时烧坏主控芯片。复位电路采用常规的RC复位设计，保证上电过程中芯片可靠复位，不会出现上电死机的问题。所有贴片元件的封装都采用行业标准尺寸，既适合SMT批量生产，也适合手工焊接返修，元件之间的间距满足波峰焊的工艺要求，不会出现连锡、虚焊的工艺问题。板上的丝印层除了引脚标识之外，还标注了电源电压等级，避免接线时将高压接入低压引脚导致元件损坏。从安装边界来看，板体最高元件为USB接口，高度控制在5mm以内，其余贴片元件高度均不超过3mm，嵌入设备内部时只需要预留6mm的垂直安装空间即可，不会占用过多的设备内部空间，适合对安装尺寸有严格要求的小型嵌入式设备使用。
