复古掌上游戏机外观结构三维数模

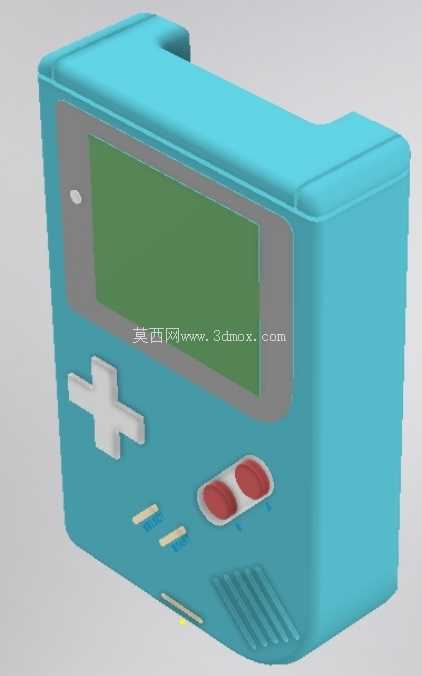

　　本次呈现的是一款复刻经典复古掌机造型的手持游戏设备结构数模，整体采用一体化注塑壳体的设计思路，壳体做了圆角过渡处理，避免手持时的棱角硌手感，符合手持类数码产品的人机工程要求。从结构布局来看，正面上方区域预留了单色显示屏的安装位，屏幕周边做了下沉式台阶设计，既可以对屏幕形成周向限位，也能在屏幕装配后隐藏装配缝隙，提升外观整体性；屏幕左侧设置了十字方向按键的安装槽，十字键采用分体式按键结构设计，按键底部预留了导电胶的安装空间，按压行程控制在1.2-1.5mm区间，匹配常规掌机的按键反馈手感，方向键周边的壳体做了0.3mm的下沉余量，避免按键卡滞。

　　屏幕下方偏右位置设置了两颗圆形功能按键，按键采用红白色差设计，按键底部同样预留了导电胶与轻触开关的安装位，两颗按键的中心间距设置为18mm，符合成年人拇指操作的活动范围，不会出现按压误触的问题；功能按键左侧预留了两颗长条状功能选择键的安装位，按键做了微凸的防滑纹理设计，方便盲操作时识别按键位置。壳体正面下方区域做了多道平行的出声格栅设计，格栅缝隙宽度控制在0.8mm，既可以保证内部扬声器的声音传出，也能避免外部异物进入壳体内部，格栅的加强筋厚度设置为1mm，保证壳体该区域的结构强度，不会出现按压凹陷的问题。

　　壳体顶部做了内凹的提手式造型，既可以提升整体外观的辨识度，也能在手持时提供额外的握持着力点，降低长时间手持的疲劳感；壳体侧边做了1.5mm的拔模斜度，适配注塑生产的脱模要求，壳体壁厚均匀控制在2mm，避免注塑过程中出现缩痕、翘曲等成型缺陷，壳体内部预留了主板、电池、扬声器的安装柱位，柱位高度统一为3mm，采用自攻螺丝固定的方式，装配工序简单，适合批量生产。从实际应用场景来看，该结构既可以作为复古数码周边的外观手板验证原型，也可以作为迷你嵌入式开发项目的承载外壳，适配小型单片机开发板的安装需求，内部安装空间可以容纳常规尺寸的锂电池与主控电路板，安装边界预留了USB充电接口、耳机接口的开孔位，不需要额外对壳体进行二次加工即可完成功能拓展。

　　设计过程中针对手持握持的受力点做了局部加厚处理，在壳体的四个边角位置做了2mm的加厚加强筋，提升设备跌落时的抗冲击性能，按键与壳体的配合间隙控制在0.15mm，既保证按键活动顺畅，也不会出现间隙过大晃动感明显的问题。屏幕安装位的周向预留了0.2mm的双面胶粘贴槽，可以直接粘贴固定屏幕，不需要额外增加屏幕固定支架，减少零件数量，降低整体装配成本。整体外形尺寸控制在手掌可握持的范围内，宽度约80mm，长度约120mm，厚度约28mm，单手握持时拇指可以轻松覆盖所有操作按键，不需要调整握持姿势即可完成全部操作，符合手持类数码产品的尺寸设计逻辑。壳体表面采用哑光晒纹处理的设计预留，避免使用过程中残留指纹与划痕，提升产品的长期使用外观质感，出声格栅位置的内部预留了防尘网的安装台阶，可以粘贴薄型防尘网，阻挡灰尘进入设备内部。
