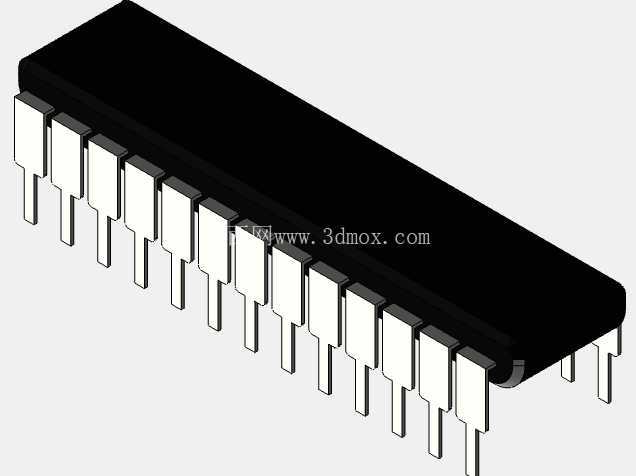

ATmega328微控制器直插封装三维结构

　　这款ATmega328的三维建模成果，完整还原了双列直插封装微控制器的全部结构细节，可直接用于嵌入式开发板结构设计、教学演示模型搭建、电子设备整机装配干涉校验等场景。做嵌入式硬件结构设计的工程师都清楚，直插封装的单片机在洞洞板焊接、教学实验装置、小批量试制设备里的应用占比极高，很多入门级开发板、开源硬件项目都会优先选用这款芯片，建模时如果忽略引脚间距、塑封本体公差这类细节，后续做PCB封装匹配、外壳开孔设计时很容易出现装配干涉，要么引脚插不进焊盘孔，要么芯片本体和周边的电容、接插件顶死，这些都是实际打样试制里经常踩的坑。

　　建模过程中首先锚定的是安装边界尺寸，双列直插封装的引脚中心距严格按照2.54mm标准排针间距设置，两列引脚之间的跨距为7.62mm，塑封本体的长度、宽度、高度都按照实物实测尺寸做了1:1还原，引脚的伸出长度、弯折弧度也完全匹配实际焊接后的状态，不会出现建模尺寸偏短导致焊盘位置计算错误，或是引脚直径设置过粗无法插入标准焊盘孔的问题。塑封本体表面的丝印标识做了凹凸结构还原，不是简单的贴图处理，这样在做产品渲染、教学演示时，能更真实地呈现芯片的实物外观，不会出现贴图拉伸、模糊的问题。

　　从功能特性对应的结构设计来看，这款芯片的28个引脚功能排布完全对应实际引脚定义，建模时每个引脚的位置都和 datasheet 里的封装尺寸一一对应，不管是做Arduino兼容板的结构设计，还是自定义开发板的元器件布局，都可以直接调用这个模型做装配校验，不需要再反复核对封装尺寸。引脚部分做了单独的实体拆分，后续如果要做焊接工艺模拟、引脚受力变形分析，也可以直接对引脚部分赋予材料属性，不需要重新拆分模型。塑封本体的边角做了符合实际生产工艺的微小倒角，没有做尖锐直角处理，还原了半导体塑封工艺的实际成型效果，避免模型看起来过于生硬失真。

　　实际应用中，很多做电子教学装备的企业会用到这类芯片模型来做实训台的装配演示，还有做3D打印定制外壳的开发者，也需要精准的芯片模型来预留安装空间，比如给开源开发板打印保护壳时，如果芯片的高度尺寸建模不准，很容易出现外壳压到芯片本体，或是预留空间过大导致壳体松动的问题。这个模型在建模时就考虑到了这类应用场景，所有尺寸公差都控制在工业设计允许的范围内，不管是做结构干涉检查，还是做产品宣传渲染图，都能直接使用。另外，模型的塑封本体和引脚做了分色处理，和实物的黑色塑封、金属引脚外观一致，不需要再额外赋予材质就能快速出渲染效果，对于需要快速出方案效果图的结构设计师来说，能节省不少材质调整的时间。

　　在设计思路上，没有做过度的细节冗余，比如芯片内部的晶圆、引线框架这些不需要外部装配的结构都做了省略，保证模型在装配体里调用时不会占用过多系统资源，同时所有和外部装配相关的结构细节都做了完整保留，比如引脚末端的轻微收窄、塑封本体两端的定位缺口，这些细节在实际插件焊接时会影响安装定位，建模时都没有忽略。很多新手建模时容易只做个大概的长方体加两排引脚，忽略定位缺口、引脚弧度这些细节，导致实际装配时定位错误，这个模型完全规避了这类问题，每个和装配相关的特征都严格对照实物测绘尺寸制作，能满足工业级的结构设计使用需求。
