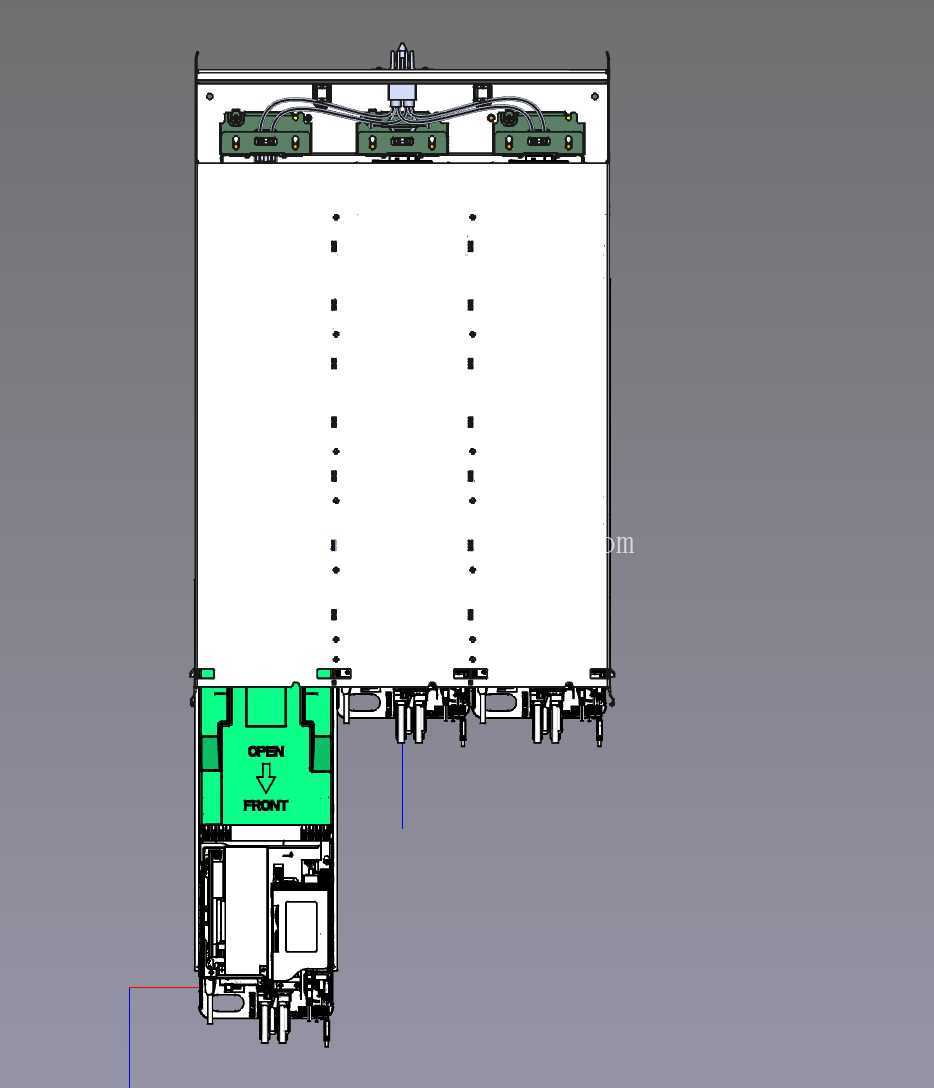

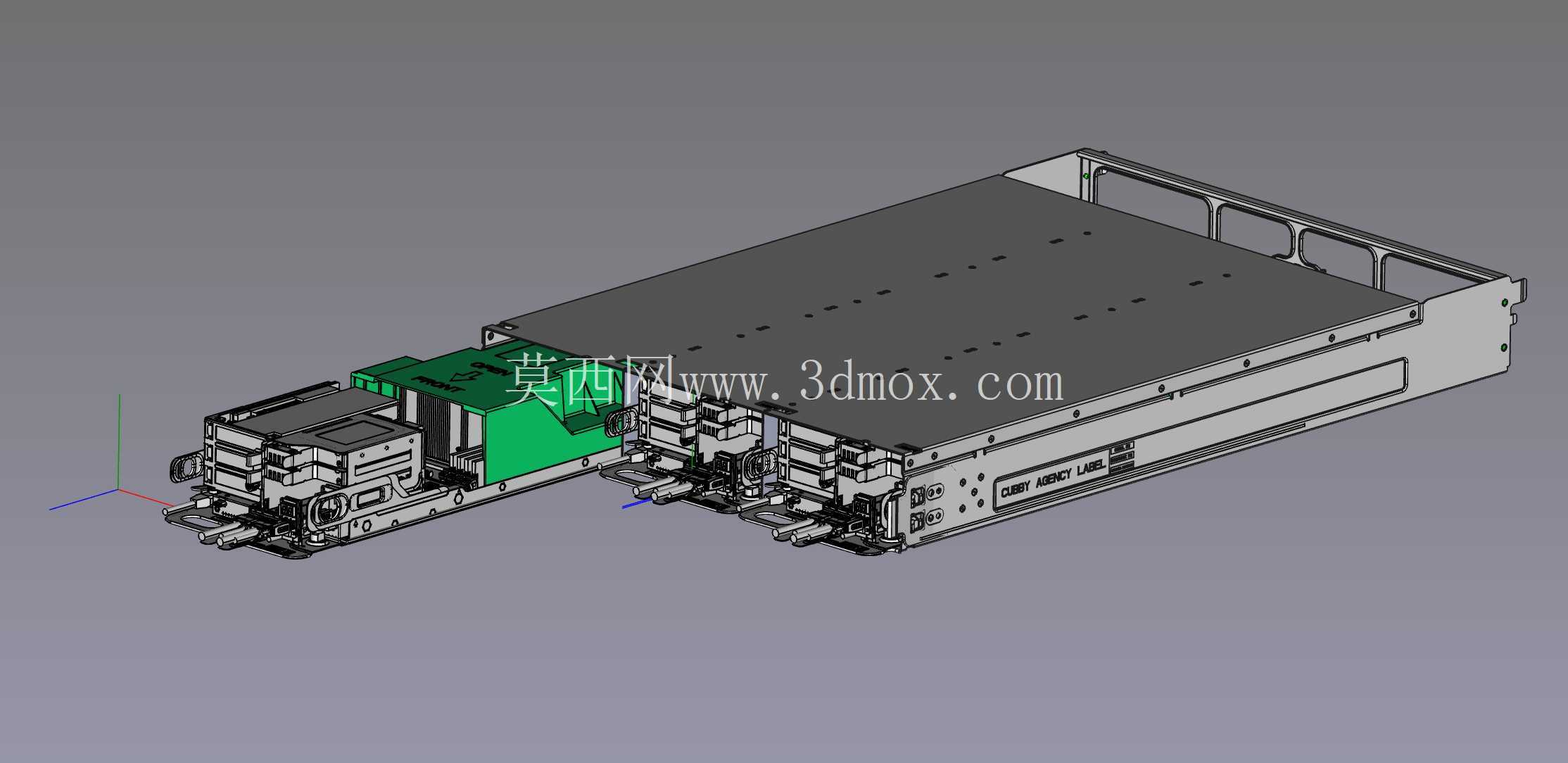

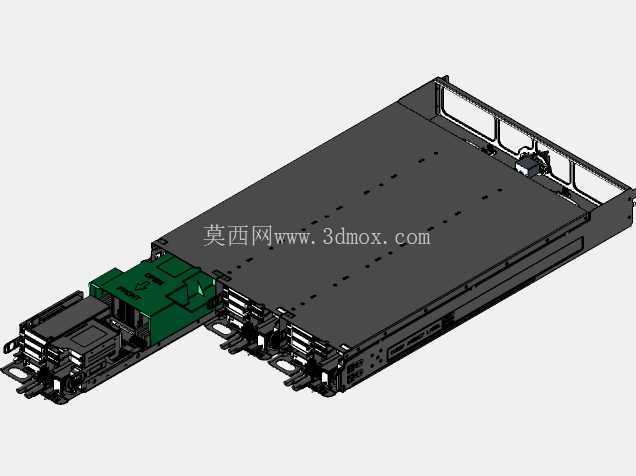

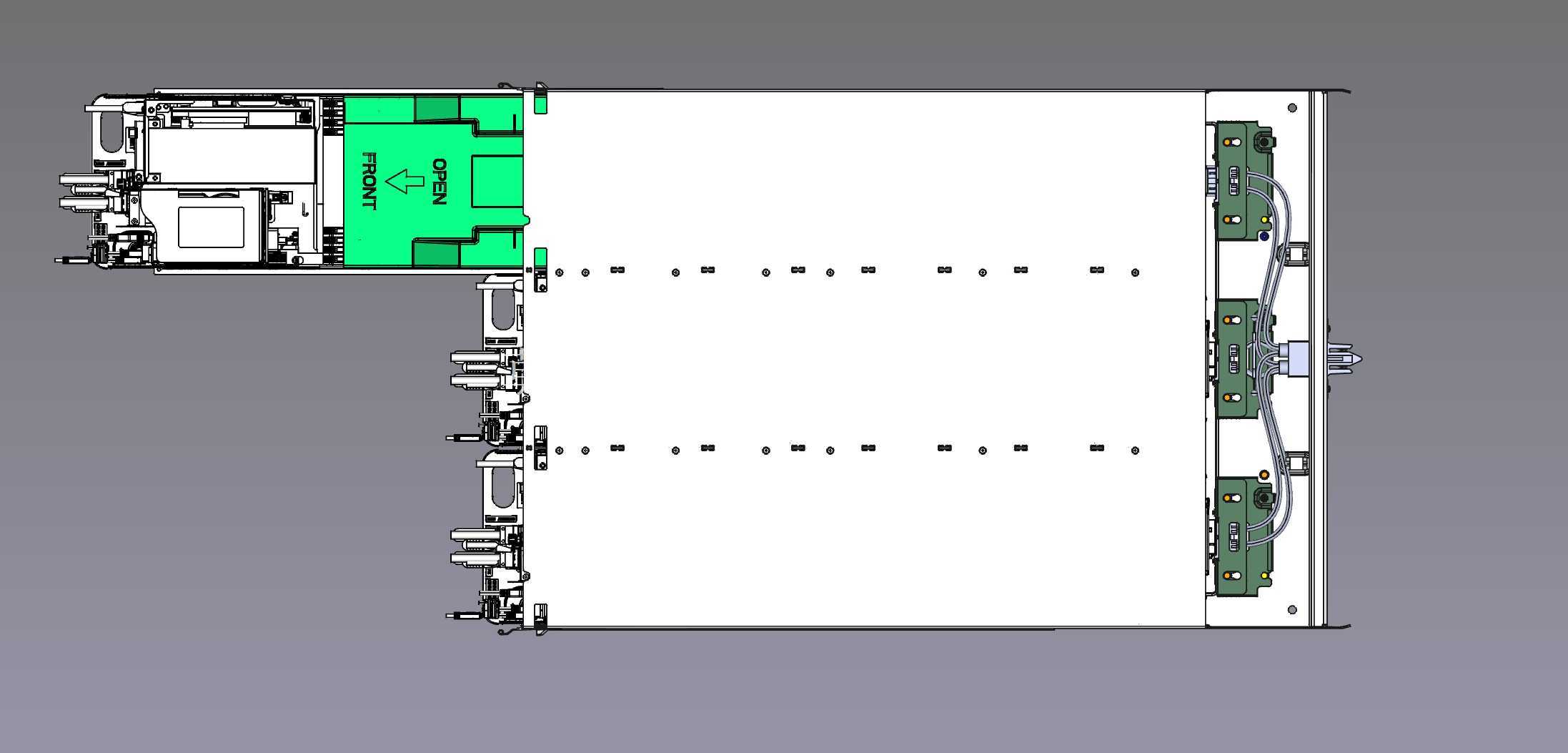

开放式机架配套Leopard服务器安装结构

　　在中小规模数据中心、边缘计算节点以及企业自建机房的部署场景中，机架式服务器的安装适配一直是结构设计环节需要重点考量的内容，这套开放式机架V2配套的Cubby外壳结构，正是针对Leopard服务器的安装需求完成的适配设计，能够在不额外占用过多机柜纵深空间的前提下，完成多台服务器的紧凑排布与固定。从实际使用场景来看，边缘计算站点往往受限于场地空间，无法部署标准全封闭服务器机柜，开放式机架的通风性更好、布线操作空间更充足，搭配定制化的Cubby外壳，既可以为单台Leopard服务器提供独立的安装定位基准，也能避免多台设备密集排布时出现的安装干涉、线缆错位问题。

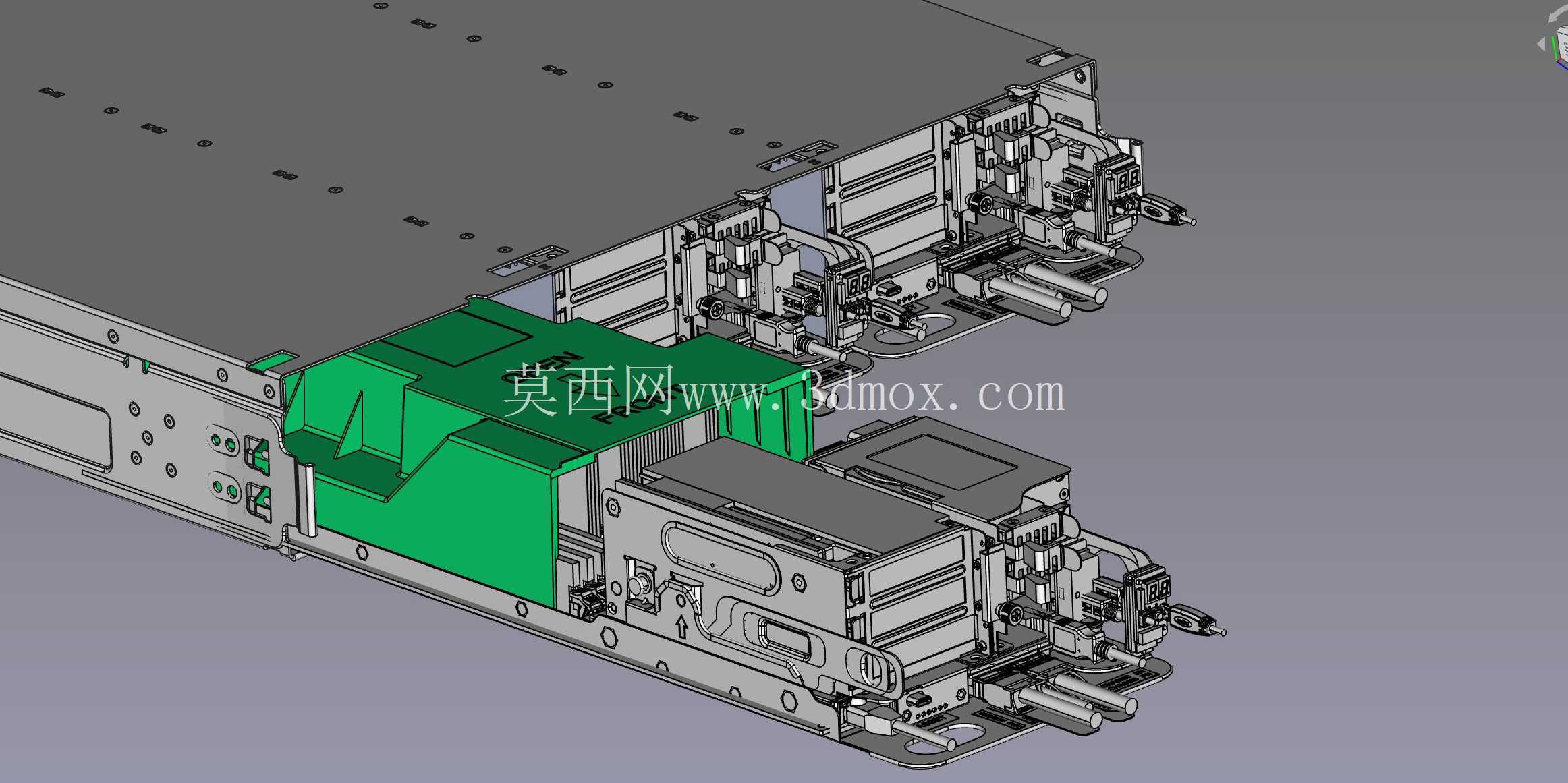

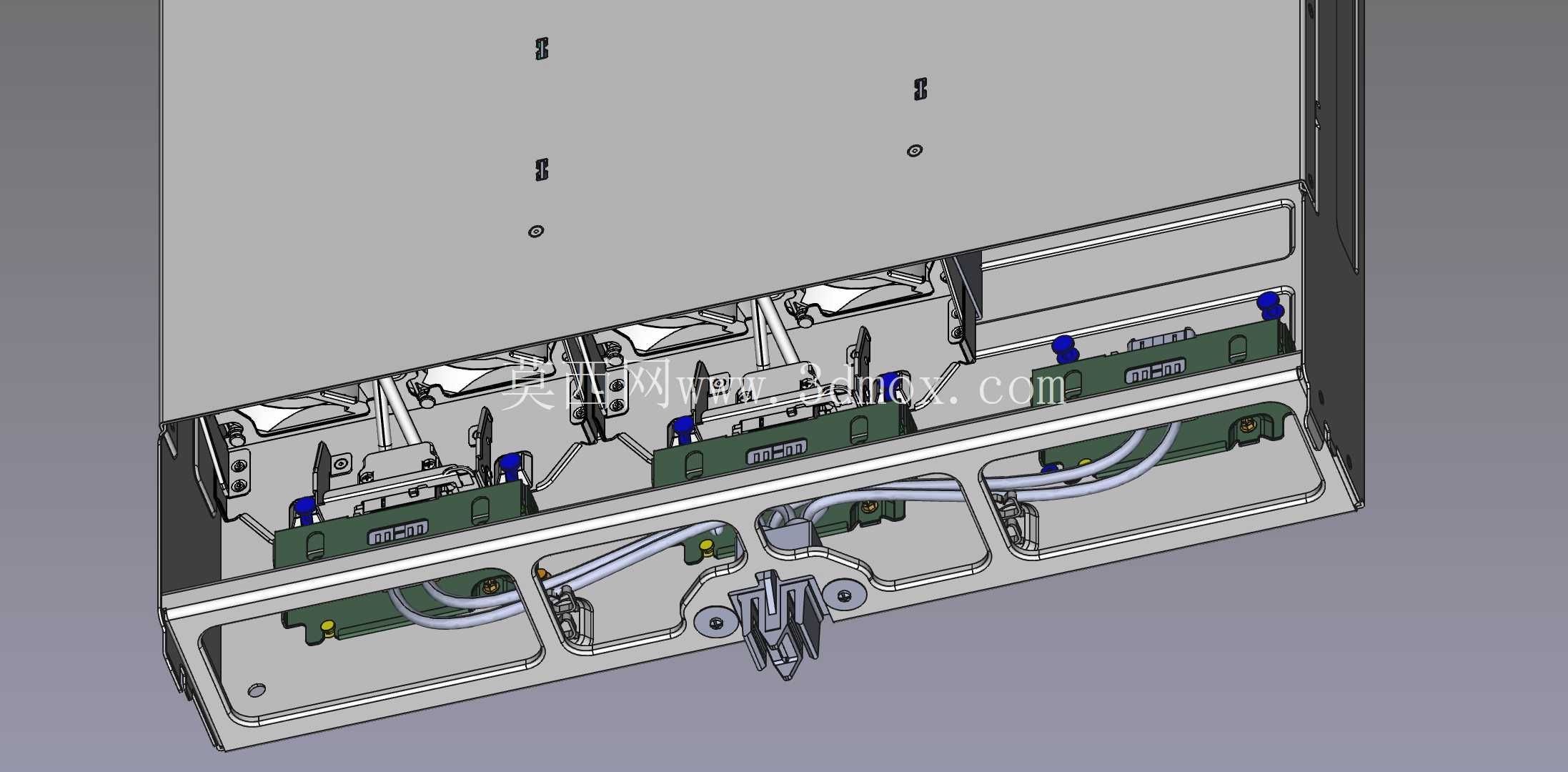

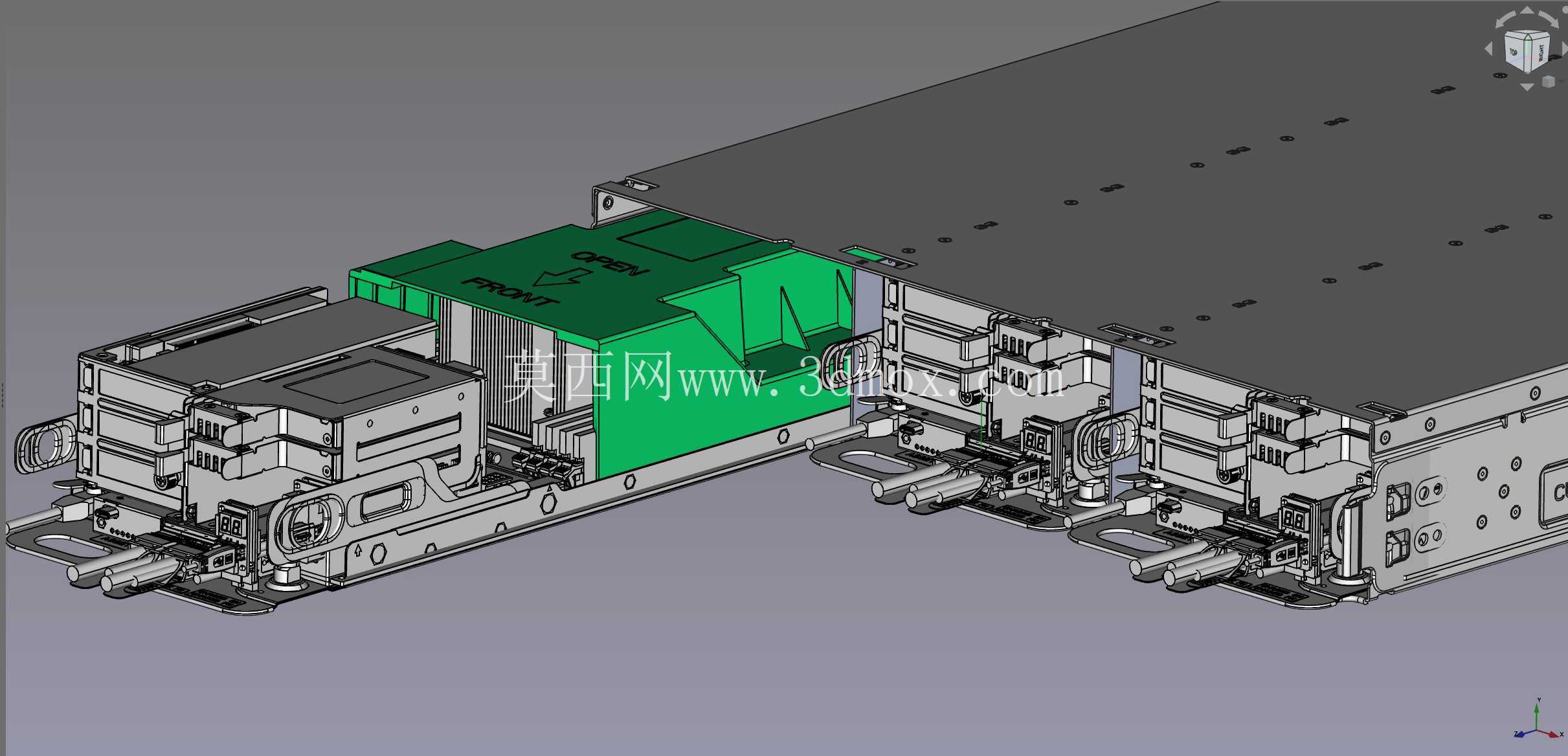

　　这套结构的设计思路完全围绕服务器的实际安装边界展开，首先针对Leopard服务器的接口位置、散热风道走向做了避让处理，外壳上预留的绿色快拆模块对应服务器的前端运维操作区，不需要完全拆解机架结构就可以完成服务器的抽拉、硬盘更换、接口插拔等日常运维动作。外壳与开放式机架的连接采用侧挂式定位结构，安装孔位完全匹配机架V2的标准立柱孔距，不需要额外加工转接件就可以直接固定，单组外壳的安装边界刚好容纳一台标准宽度的Leopard服务器，相邻外壳之间预留了12mm的走线间隙，足够容纳电源线、网线以及光纤的弯折半径需求，不会出现线缆挤压导致的接触不良问题。

　　从功能特性上看，这套Cubby外壳并非简单的容纳结构，其内部设置了三处定位凸台，分别对应服务器底部的三个固定脚位，服务器推入外壳后可以直接滑入定位位置，不需要反复调整对齐孔位，前端的快拆挡板带有防脱卡扣，日常运维时按压卡扣就可以翻开挡板操作服务器前端控件，关闭后可以避免运维过程中误触其他相邻服务器的按键。外壳的侧壁做了通风开槽设计，开槽位置完全对齐服务器的侧面进风通道，不会阻挡服务器的散热气流，在多台服务器满配安装的状态下，相邻设备的散热气流不会出现紊流干扰，能够保证每台服务器的进风温度保持在合理区间。

　　在安装尺寸的匹配上，这套结构严格遵循19英寸开放式机架的安装规范，单组Cubby外壳的高度对应2U机架空间，深度方向比Leopard服务器的本体深度多出35mm，刚好可以容纳服务器后端插接的线缆接头以及理线架的安装空间，不会出现服务器安装后线缆突出机架后端、无法关闭机柜门（如果配套加装柜门的场景）的问题。外壳的板材厚度选用1.2mm的冷轧钢等效结构强度，在三维建模阶段就做了承重仿真验证，单组外壳可以承受满配硬盘状态下Leopard服务器的全部重量，长期使用不会出现形变下垂的问题，相邻外壳之间的连接边做了翻边加强处理，多组外壳连续安装时可以形成整体受力结构，分散单块板材的承重压力。

　　针对实际运维中的常见问题，这套结构在设计时也做了对应优化，比如外壳底部预留了接地柱安装位，可以直接连接机架的接地排，避免服务器运行过程中产生的静电积累；前端挡板上预留了标签粘贴区域，方便运维人员标记服务器的编号与用途；外壳与服务器接触的位置做了卷边处理，不会划伤服务器的金属外壳，也不会在安装过程中割伤运维人员的手部。在多节点混合部署的场景中，这种配套定制外壳的开放式机架结构，比传统通用机架的安装效率提升40%以上，后期更换服务器时也不需要调整机架上的其他结构件，只需要抽出旧服务器、推入新服务器对准定位凸台即可完成更换，大幅降低了机房运维的结构适配成本。
